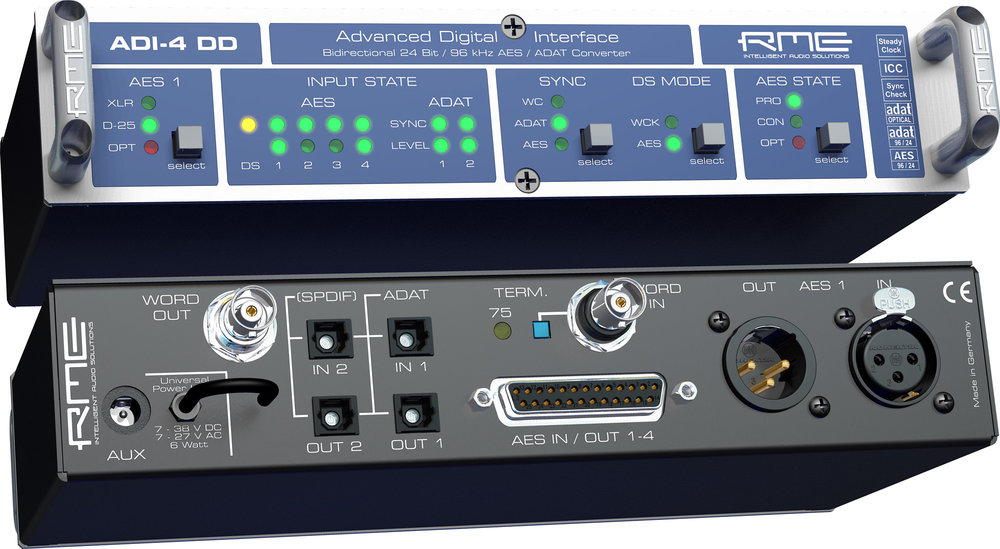

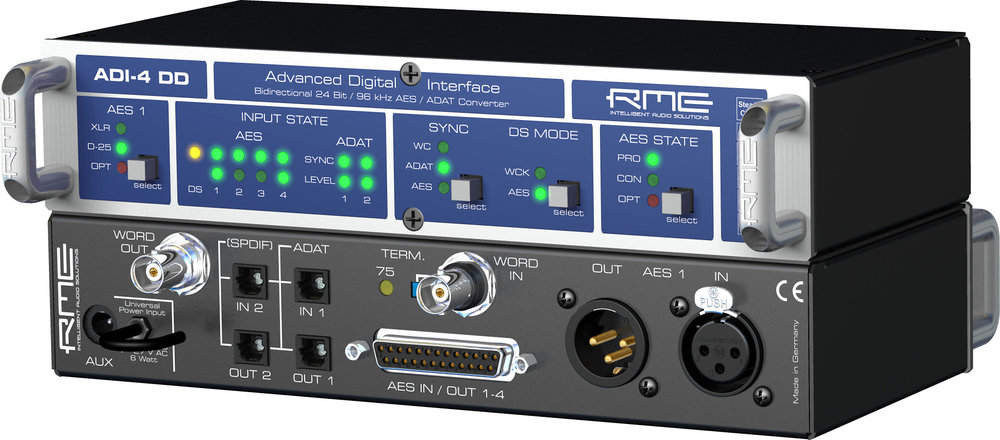

ADI-4 DD
8通道 96kHz
AES/EBU/ADAT格式转换器

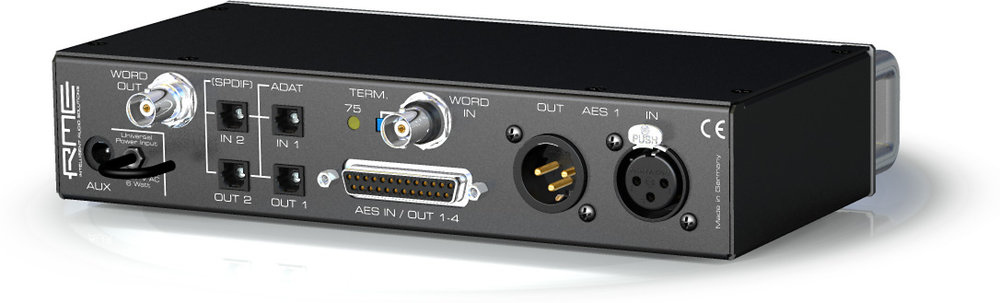

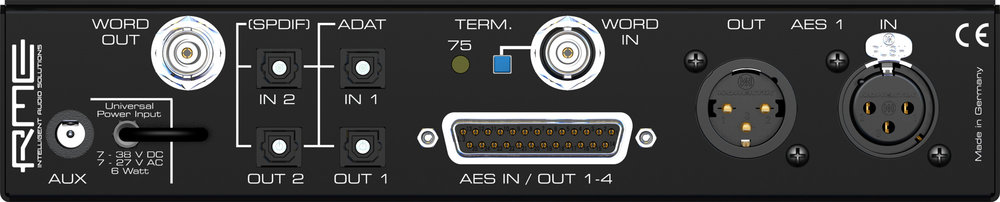

输入/输出接口
5对AES/EBU输入/输出接口(1 x XLR, 4 x D-sub)
2对ADAT输入/输出接口（光纤）
1对SPDIF输入/输出接口（光纤，占用第2个ADAT输入/输出接口）
1对字时钟输入/输出接口

概述

ADI-4 DD是一个性价比非常高的AES到ADAT或者ADAT到AES信号转换器。ADI-4 DD 支持最高96kHz采样频率，并且内置抖动抑制功能。使用了小巧的半机架外壳的ADI-4 DD应用了ADI-192 DD中的很多先进技术。

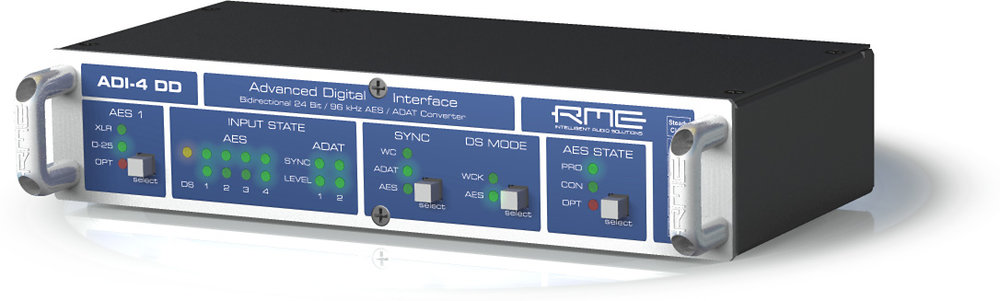

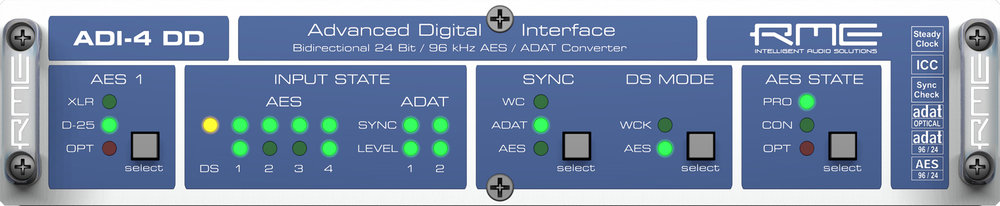

ADI-4 DD安装了多种不同色彩的LED灯，可以显示输入以及输出信号的状态，以及内部操作情况。SyncCheck® 不仅可以显示输入信号锁定的情况，也可以同步各种不同的输入信号。此外，RME的SyncAlign™技术避免了不同AES/EBU信号之间±sample不匹配所带来的错误。

此外，RME的SyncAlign ®技术防止AES/EBU输入之间了±1 sample差异造成的意外错误。AES输出信号可以是专业的也可是民用的。通道1/2可以用作光纤（TOSLINK）。

RME的SteadyClock™技术保证了所有的时钟信号都可以很好的锁定。SteadyClock™ 是一个非常有效的抖动抑制系统，可以帮助ADI-4 DD刷新并且净化任何时钟信号，可以将输入时钟信号作为与字时钟一样的参考时钟信号。此外，智能时钟控制模块（ICC）将一直保持最后测定到的采样频率，以免输入信号错误或者丢失。ADI-4 DD可以连接很多不同的设备。所有的设备都可以通过字时钟同步。设备中所有的参数都可以在系统断电之后被储存下来。

产品特性
这个设备主要由两个转换器组成：四AES-3输入转换到双ADAT输出和双ADAT输入转换到四AES-3输出。双ADAT端口支持8通道，32kHz-96kHz（S/MUX）。该设备提供了一个直接XLR输入/输出。DB-25连接器允许使用行业标准AES-3输入/输出辫子线。可以对内部链接器进行设置，使DB-25连接器满足Tascam（Digidesign）、Yamaha和Euphonix线缆的引脚。

应用：

RME数字输入/输出卡（带有ADAT光纤输入/输出）的AES/EBU前端
8通道AES与ADAT输入/输出接口，可用于所有配有ADAT或者AES接口的数字调音台
允许连接最多4个SPDIF或者AES设备
可以将信号格式在AES-3、SPDIF以及SPDIF光纤之间互相转换
降低AES-3以及ADAT时钟信号抖动
转换模式（选项）：

8通道AES到ADAT光纤转换器（96kHz）
2通道AES到8通道ADAT分流器（96kHz）
8通道ADAT到AES转换器（96kHz）
2通道AES到8通道AES分流器（96kHz）
4通道AES双线到AES单线转换器（96kHz）
4通道AES单线到AES双线转换器（96kHz）

综上，ADI-4 DD表现出了无与伦比的灵活性和性价比。它是从家庭用户到广播应用的所有领域内的一个完美的接口解决方案。

技术指标
AES/EBU输入：1个XLR、4个集合在D-sub 25针接口、平衡接口、高敏感度输入信号级（< 0.3 Vpp），兼容SPDIF

AES/EBU输出：1个XLR，4个集合在D-sub 25针接口，平衡接口，5Vpp

SPDIF光纤接口：第2个ADAT接口可以被选择作为SPDIF输入/输出接口

ADAT光纤输入：2个TOSLINK接口，24-bit，Bitclock PLL

ADAT光纤输出：2个TOSLINK接口，24-bit

字时钟输入：BNC、信号适配电路（输入信号达到1.2Vpp以上就可以工作）

字时钟输出：BNC、低阻抗接口、75Ohm情况下可以达到4Vpp输出，具有防短路功能

同步信号源：ADAT光纤、AES/EBU、字时钟

Varipitch：使用输入信号，或者字时钟

采样频率：32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz,可变（同步信号/字时钟）

采样频率范围：AES，字时钟：27kHz-105kHz，ADAT：33kHz-57kHz

抖动：内部时钟< 1 ns、字时钟输入< 2 ns、ADAT时钟输入< 2 ns

抖动敏感度：所有PLL都可以在抖动达到100ns的情况下正常工作

抖动抑制：> 30 dB（2.4 kHz）

电源供应：可以使用7-30V直流电源或者交流电源，实际上可以使用任何电源工作，包括电池

内置高质量的电源适配器，适用于全世界100-240V电压

尺寸: 215 x 44 x 100 mm



电缆 (不含在包装内)

BO25MXLR4M4F3:多芯数字辫子线, D-Sub 转 4 x XLR-F / 4 x XLR-M, 3 m

BO25MXLR4M4F6:多芯数字辫子线, D-Sub 转 4 x XLR-F / 4 x XLR-M, 6 m
