MADIface XT
394通道 192kHz
USB 3.0音频接口

接口特点
196 输入/198输出通道
2 x MADI 输入/输出，光纤
1 x MADI 输入/输出，同轴
2 x 模拟话筒/线路前置放大输入(XLR/TRS)
4 x 模拟输出 (主输出XLR + 耳机)
1 x AES/EBU 输入/输出，通过辫子线
1 x MIDI 输入/输出，通过辫子线
3 x 虚拟 MIDI输入/输出，通过MADI输入/输出



概述

MADIface XT是全球第一款支持USB 3.0的音频接口，也是全球拥有上百个音频通道的最小的便携音频接口。为达到最高的可用性和连通性，XT也可以使用USB 2.0（计算机输入/输出限制在70个通道）。它独特的PCI Express端口连接到外部PCI Express卡也适用于雷电端口，在一个设备上为最多通道数目和最低延迟提供了所有最快的音频接口技术。

为了完善现场演出或录音棚输入/输出要求，还拥有：2个高端数控话放/线路前置放大器、2个平衡线路输出和一个立体声耳机输出。通过MADI远程控制的完全独立操作以及可以无限制混音、路由、处理的TotalMix FX为可能的应用开创了无限的空间。

可以通过连接RME的高级远程控制器（可选组合）来进行最方便的桌面操作。

产品特性
RME MADIface XT可以从任何一个装有MADI接口的设备直接向计算机传输数字音频数据。模拟信号源可以连接到一个立体声模拟输入，两个立体声模拟输出添加了全面监控连接。多亏了最新的即插即用技术，即使是对没有经验的人，安装的过程也十分简单。众多独特的性能和制定周密的配置对话框使得MADIface XT成为了顶级的数字音频接口。

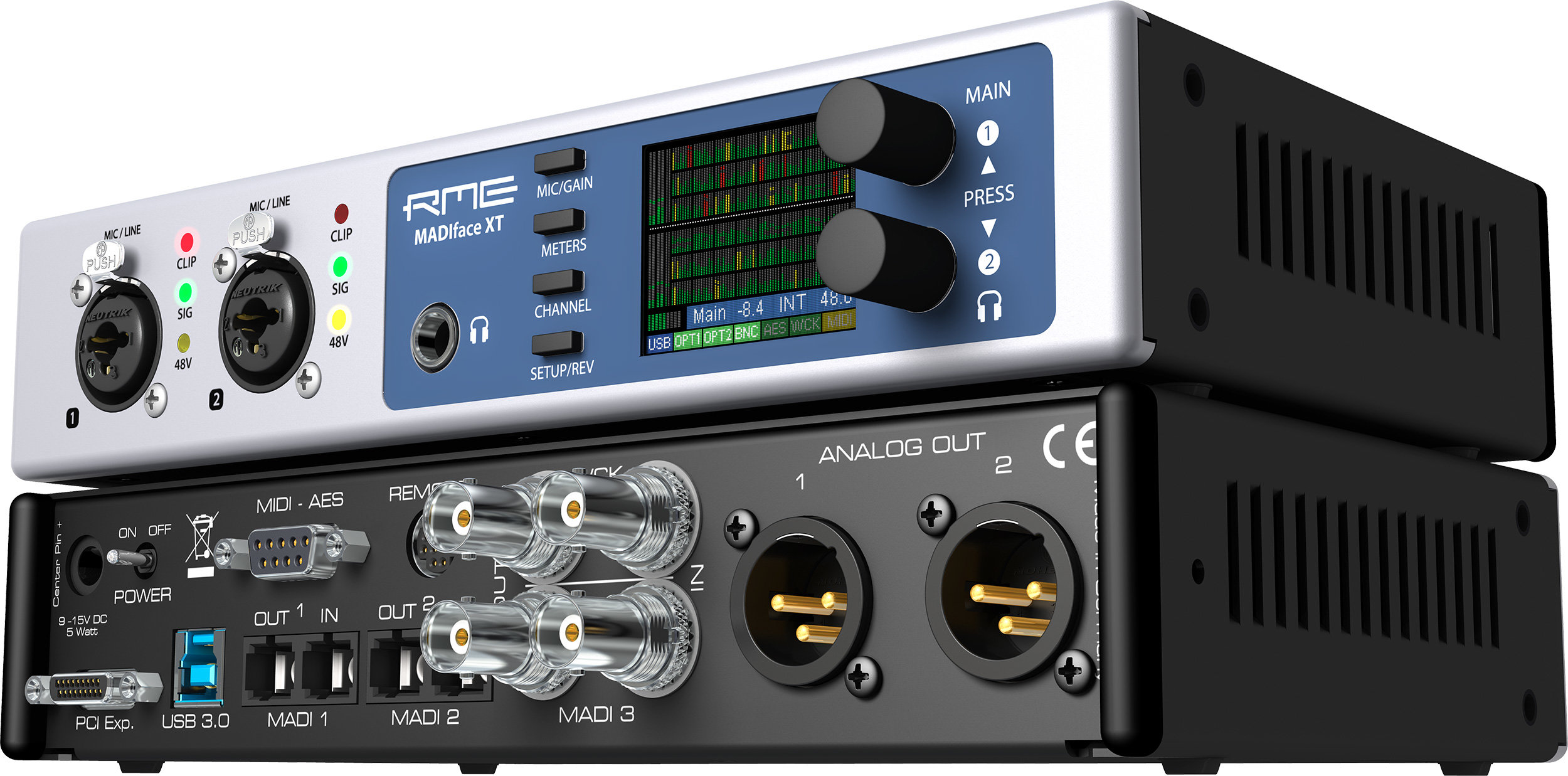

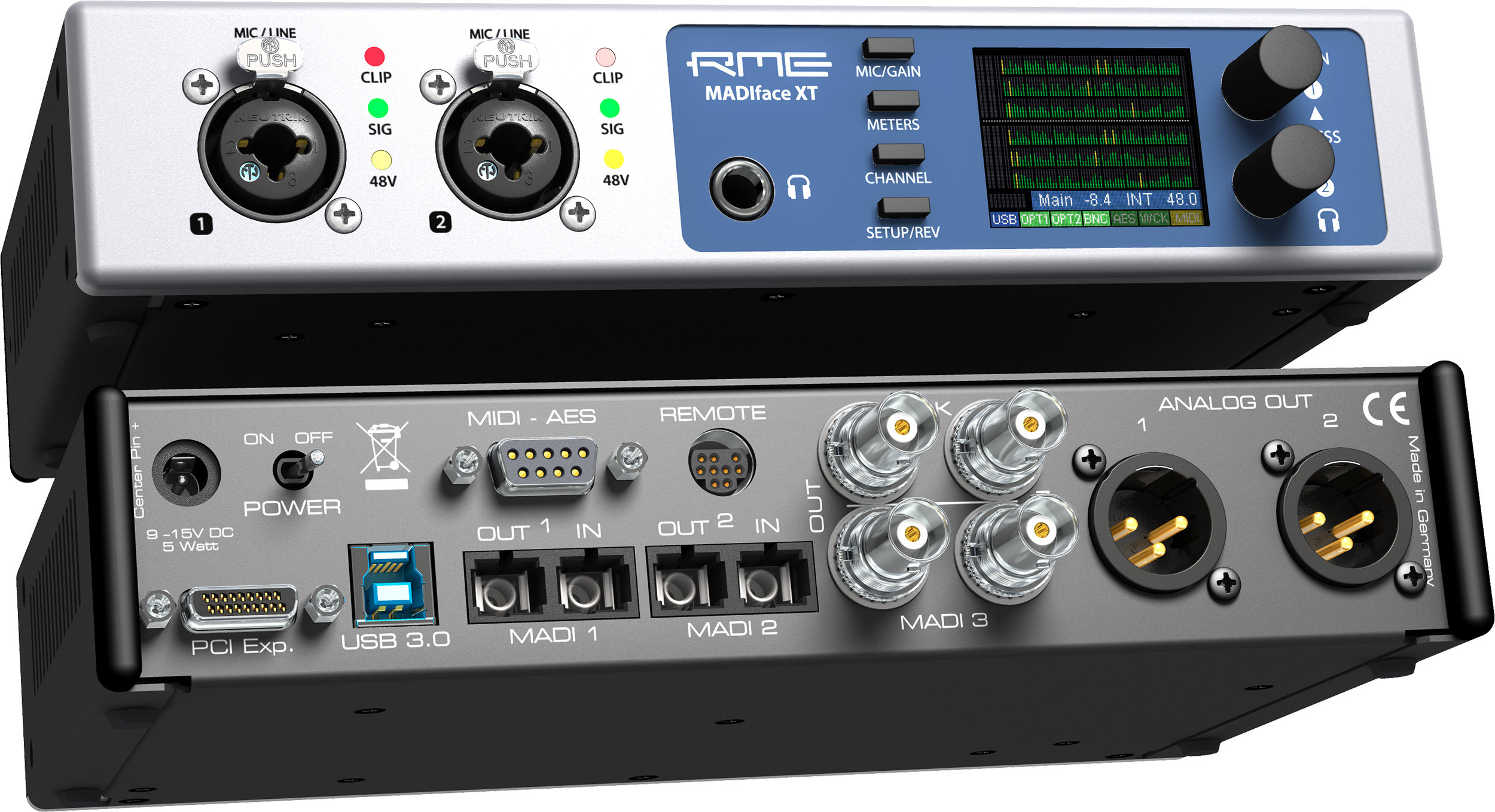

前面板

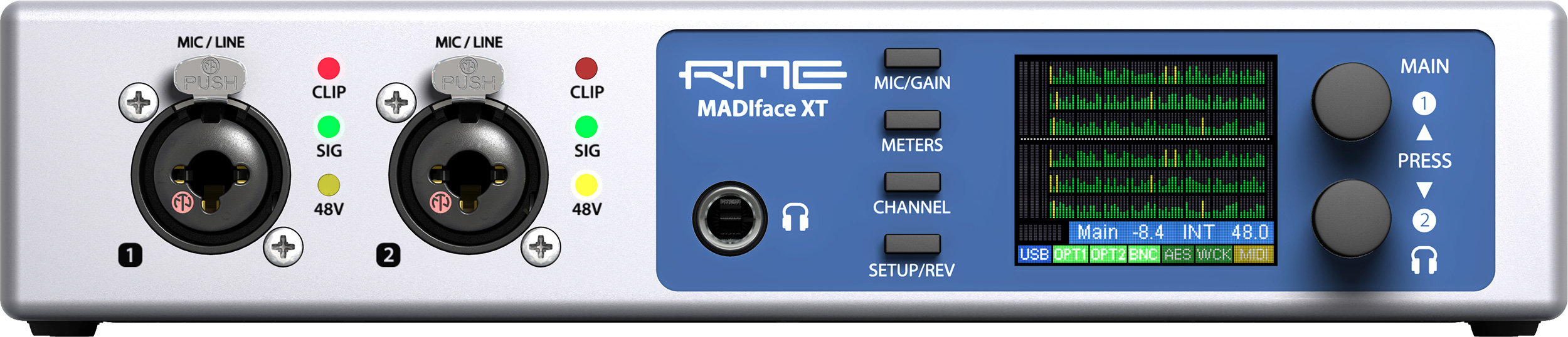

MADIface XT的前面板拥有两个XLR/TRS线路和话筒输入、一个立体声线路/耳机输出、两个可按旋钮、四个菜单按键、一个彩色图像显示屏以及6个状态显示LED灯。

话筒/线路输入。两个Neutrik的XLR/TRS（1/4"）组合插孔，用于话筒/线路输入。还有显示信号（SIG）、过载（Clip）和幻象供电（48V）的LED灯。

耳机输出。通道3/4馈给耳机输出，也可用于高质量非平衡线路输出。

显示。主显示屏（全局电平表）显示当前接口模式（PCIe橙色、USB 2.0黄色、USB 3.0蓝色）、MADI和AES输入的同步状态以及MIDI数据的输入和输出。

4个按键和2个旋钮、高分辨率、彩屏以及制定周密的菜单结构使得用户能够不使用电脑也能够直接快速地对设备进行更改和配置。屏幕上的帮助说明和清晰的标记可以知道用户完成所有的功能。旋钮1和2可以直接在设备上对前面和后面的输出进行监听音量的设置。



后面板

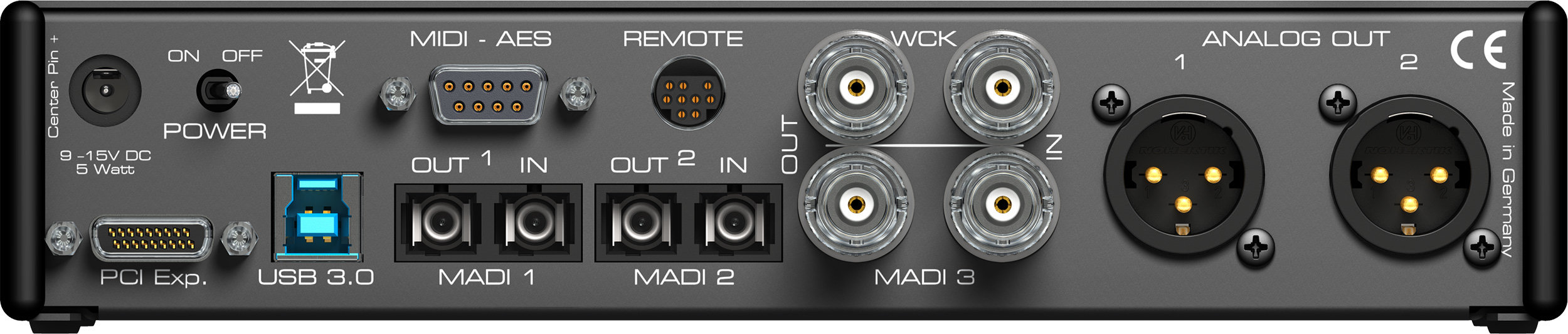

MADIface XT的后面板有两个平衡模拟输出、字时钟输入/输出、MADI同轴输入/输出、两个MADI光纤输入/输出、USB 3.0端口（与USB 2.0端口），PCI Express接口、MIDI/AES输入/输出、电源插口和电源开关。

平衡线路电平输出。2个XLR的平衡模拟输出。

字时钟输入/输出。BNC。在菜单“Options（选项）-Clock(时钟)”中，输入可以被设置到75Ohms。

MADI输入/输出同轴：标准同轴MADI端口。

MADI输入/输出光纤：2个标准光纤MADI端口。

远程控制。Mini-DIN。遥控器可以控制音量、存储、减弱和撤销功能。

MIDI输入/输出和AES/EBU输入/输出。D-sub接口用于连接标配的辫子线，辫子线包括用于AES输入/输出的XLR和5针MIDI输入/输出的DIN。

USB 3.0。USB插口用于连接电脑。不支持USB总线供电，与USB 2.0兼容。

PCI Express。外部PCI Express接口用于连接Molex E-PCIe标准线缆。

电源（开关）：将MADIface XT打开和关闭。

电源连接插口。锁定型插座适合锁定型的直流连接器。插入连接器后要小心翼翼地转动一下，以便锁定。

内置的高性能开关模式可以在100V~240V电源范围内操作。它是防短路保护功能，它有一个集成的线性滤波器，对电压抖动的完全控制，抑制电源干扰。

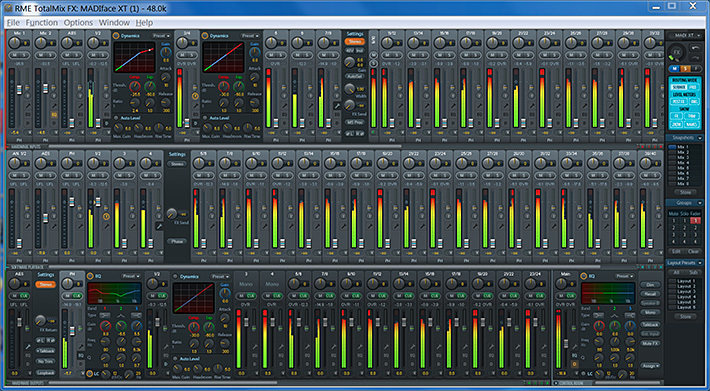

TotalMix FX
MADI XT包括一个强大的数字实时混音器——Hammerfall DSP混音器，它是基于RME独特的独立采样率TotalMix技术。它可以对所有输入和重放通道同时进行几乎无限制地混音和路由到任意一个硬件输出。

这里有一些TotalMix的典型应用：

• 设置无延迟子混音（耳机混音）。MADIface XT最多允许99全独立立体声子混音。在模拟混音台上，相当于198辅助输出。
• 输入和输出的无限制路由（自由使用，跳线盘功能）。
• 同时向多个输出分配信号。TotalMix提供了最先进的分流和分配功能。
• 通过单个立体声输出同时重放不同的节目。ASIO多用户驱动可同时支持多个节目的使用。TotalMix提供了通过单个立体声输出对这些不同的重放通道进行混音和监听的途径。
• 将输入信号混音到重放信号（完全ASIO直接监听）。RME不仅是ADM（ASIO直接监听）的先锋，还提供了最完整的ADM功能实现。
• 外部设备的集成。使用TotalMix在重放或录音路径来插入外部效果设备。根据当前的应用，它的功能相当于插入或效果发送和效果返回，例如当给人声添加些混响时实时监听过程中使用。
• 每一个输入通道、重放通道和硬件输出都带有一个峰值（Peak）表和均方根（RMS）表，都是在硬件中计算的（硬件输出只有峰值）。这些电平显示非常有用，可以用来确定音频信号状态和路由终点。

技术指标
外部PCI Express的接口，USB3.0和USB2.0

采样率：32kHz到192kHz，可变（同步/字时钟）

模拟输入增益范围：60dB

SNR输入：108dB 均方根未加权，111dBA

SNR输出：112dB 均方根未加权，115dBA

3个虚拟MIDI，通过MADI输入/输出，一个外部MIDI输入/输出

TotalMix: 4096通道混音器，46bit内部分辨率

SteadyClock™: 超稳定数字时钟，最高抖动抑制

全独立操作，包括MIDI远程控制

DIGICheck： RME终极测量、分析和测试工具

请注意：MADIface XT与RME安装架‘RM-19’不匹配。

驱动
Windows Vista/7/8（32bit & 64bit，ASIO 和WDM多用户操作）

Mac OS X (Core Audio, Core MIDI)

USB 3.0操作的注意事项
USB 3.0的特点及使用中可能出现的问题在手册中有更详细的描述。

当前的兼容性信息：

与Intel USB 3.0完全兼容的实现，是当前Windows和Mac电脑芯片的一部分。USB3.0插口通过一个内部的线缆相连接。英特尔的USB 3.0实现完全兼容,这——的一部分。USB 3.0接口通过内部电缆连接（而不是直接与母版焊接的）会产生传输误差。这些可以在设置对话框中显示。
对AMD USB3.0的全兼容实现。USB 3.0实现完全兼容,这——的一部分。USB 3.0接口通过内部电缆连接（而不是直接与母版焊接的）会产生传输误差。这些可以在设置对话框中显示。
与NEC /Renesas USB 3.0兼容。实际性能和零错误操作与固件的版本、驱动版本和各自扩展卡/母版的电路布局有关。
ASMedia——不兼容
Etron EJ168A——不兼容
Texas TUSB7340——不兼容
Via VL800/805——不兼容
