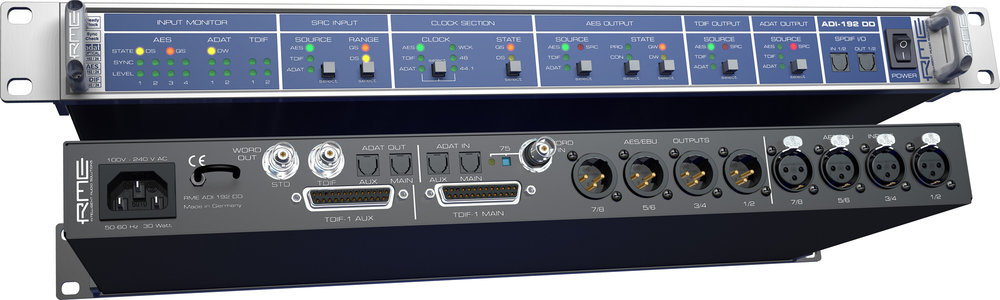

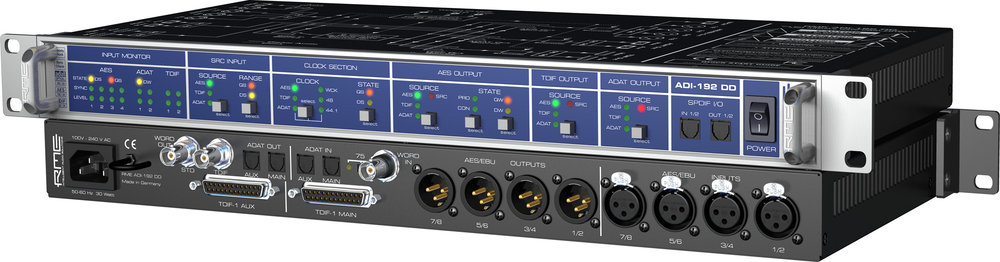

ADI-192 DD
192 kHz 8通道
AES/EBU.ADAT.TDIF 格式/采样率转换器概述

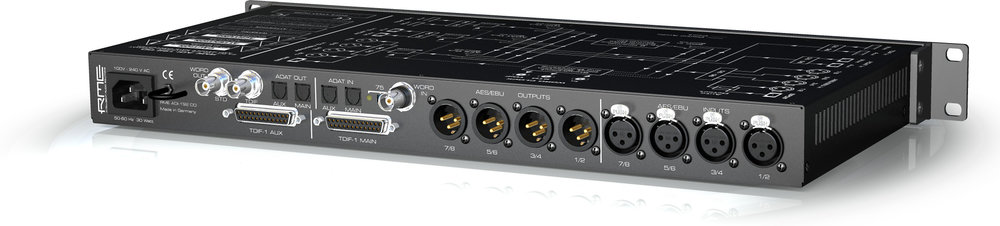

接口特点
4对AES/EBU输入/输出接口（XLR）
2对ADAT输入/输出接口（光纤）
2对TDIF输入/输出接口（D-sub）
1对SPDIF输入/输出接口（光纤）
字时钟输入/输出接口



概述
完美搭配：出众的ADI-192 DD包含有3种8通道信号转换器：AES/EBU、ADAT、TDIF输入/输出接口。ADI-192 DD可调节的采样频率最高为192kHz，保证了设备作为8通道的信号转换器，以及时钟转换器都具有最佳性能。

ADAT、TDIF和AES支持192kHz
8通道采样率转换高达192kHz
AES、TDIF或ADAT可以选择采样率转换
8通道采样率转换没有相位错误（子样本同步）
SteadyClock，最大抖动一直和时钟刷新
完整的三重格式转换器AES / TDIF / ADAT，还添加了SPDIF TOSLINK 输入/输出
直接支持双线和四线、S/MUX和S/MUX4
支持远程控制
特殊TDIF字时钟输出
简化、易于使用的用户界面

产品特性
ADI-192 DD可以在任何采样频率下传输完整的24-bit数字信号。输出信号格式可以是ADAT、TDIF、或者AES。输入信号也可以是ADAT、TDIF、或者AES。输入与输出信号之间是相互独立的。由于用户可以自由的选择输入信号，信号可以被复制，并且分配到系统中任何连接的设备上，而不需要改变任何电路连接。由于无限制的输入选择，设备不仅把数据传输到相同的输出格式，而且还能作为四AES / EBU采样率转换器进行操作。

4对XLR的AES/EBU输入/出接口，2对ADAT以及TDIF输入/输出接口，可以在全部8个通道中同时传输最高96kHz，24-bit信号。在192kHz的情况下，8个AES通道以及4个ADAT和TDIF通道可以工作。

应用范围：

RME数字输入/输出卡（带有ADAT光纤输入/输出）的AES/EBU前端
RME数字输入/输出卡（带有ADAT光纤输入/输出）的TDIF前端
DTRS机器的AES和ADAT前端
带有ADAT/TDIF端口的数字调音台的8通道AES、TDIF和ADAT输入/输出
在任何数字音频网络中操作四个不同的采样率的SPDIF或AES设备
双线或四线与单线相互转换，可以与采样率转换同时进行

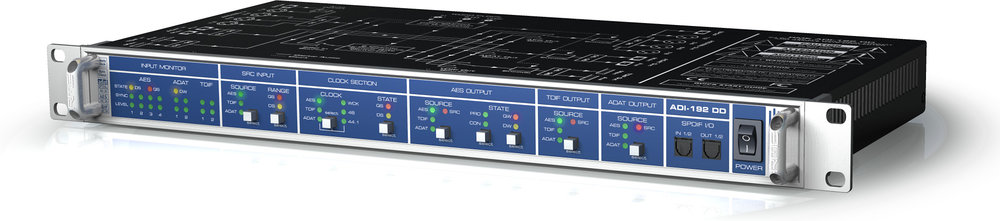

48个LED灯清晰地显示输入/输出信号的状态以及机器内部的处理过程。SyncCheck技术会显示输入信号是否被锁定以及所有的输入是否都是同步进行。AES输出信号可以是专业的也可以是民用的。第一个AES输出（通道1/2）也可用于光纤TOSLINK。

专业人士一定会喜欢ADI-192 DD支持双线、四线、S/MUX以及S/MUX4，可以通过采样复用技术，以极高的质量，提升信号的采样频率。ADI-192 DD也可以转换不同格式的信号，就算是同时转换采样频率也可以。如果系统需要8个以上的通路的话，ADI-192 DD可以通过字时钟被精确的级联在一起。ADI-192 DD也具有自动分配模式。如果只使用4个AES输入中的一个，那么设备会复制这两个通道到其他三个AES输出。48个LED清晰地显示了输入和输出信号以及设备运行的当前状态。RME的SyncCheck技术显示输入信号是否被锁定和所有输入是否被同步。

ADI-192 DD同时还有一个自动的信号分配模式。如果用户使用了4个AES输入接口中的1个，系统将把这个立体声信号复制到其他的所有AES输出接口上。

RME的SteadyClock™使ADI-192 DD无需额外的字时钟连接进行操作，而且在任何情况下都能保证出色的时钟质量。由于高效的抖动抑制，任何时钟信号（即使是 AES和字时钟）都可以被改进和补给，而且随后的字时钟输出被用作参考时钟。即使在输入信号损失的情况下，智能时钟控制（ICC）也会保留最后一个有效的采样频率。设备关闭时，所有设置都会被保留。

综上，ADI-192 DD是2-8个通道的集格式转换和采样率转换等应用于一身的解决方案。它具有无与伦比的灵活性和性价比。

技术指标
输入AES/EBU接口：4个XLR，平衡接口，高输入灵敏度（< 0.3 Vpp），兼容SPDIF，单线模式最高192kHz采样频率

输出AES/EBU接口：4个XLR，平衡接口，4.5Vpp，单线模式最高192kHz采样频率

输入/输出ADAT光纤：2个TOSLINK，Bitclock PLL

输入/输出TDIF：2个D-sub 25针接口

输入/输出SPDIF front：2个TOSLINK，最高采样频率192kHz

字时钟输入：信号自适应电路（1.2Vpp以上有效）

输出字时钟：BNC，低阻抗输出，75 Ohm 4 Vpp，防短路电路

同步信号源：内部、ADAT光纤输入、AES/EBU输入、TDIF输入、字时钟输入

Varipitch：由输入信号或者字时钟决定

采样频率：44.1、48、88.2、96、176.4、192 kHz，由同步信号或者字时钟决定

采样频率范围：AES与字时钟：28-204kHz，ADAT/EDIF：30-54kHz

抖动：内部时钟< 1 ns，外部时钟< 1 ns

抖动灵敏度：所有PLL都可以在100ns抖动情况下正常工作

抖动抑制：> 30 dB (2.4 kHz)

SRC动态比率：140dB RMS非加权，143dBA

SRC THD+N：< -140 dB

采样频率比：最高7:1 / 1:7

l电源：内部电源自适应电路，100V-240V交流电，功率20W

尺寸：（宽度x高度x深度） 483 x 44 x 200 mm
