M-32 / M-16 DA
32/16通道192kHz
MADI/ADAT到模拟信号转换器

接口特点
M-32 DA:  32通道模拟输出（平衡TRS与25针-D-sub，最高输出电平+24dBu）
M-16 DA:  16通道模拟输出（平衡TRS与25针-D-sub，最高输出电平+24dBu）
1对MADI输入/输出接口（光纤与同轴），96kHz 32通道，192kHz 16通道

4个ADAT输入（TOSLINK），96kHz 16通道（S/MUX），192kHz 8通道（S/MUX）

MIDI输入/输出接口（5针DIN）

字时钟输入/输出接口（BNC）

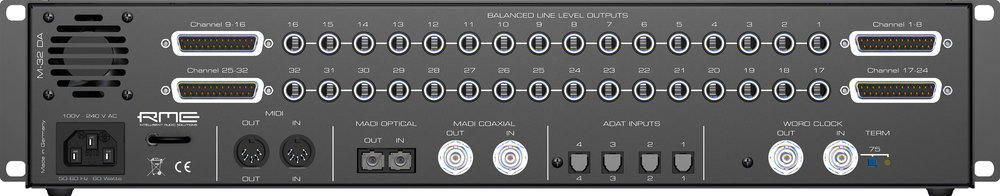

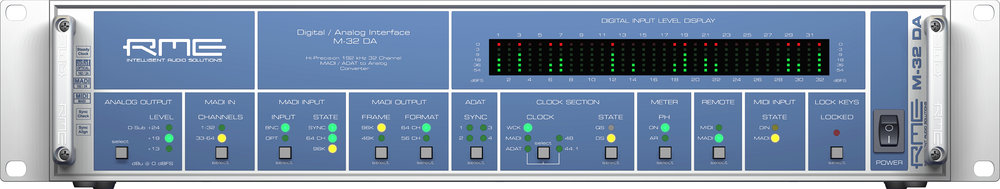

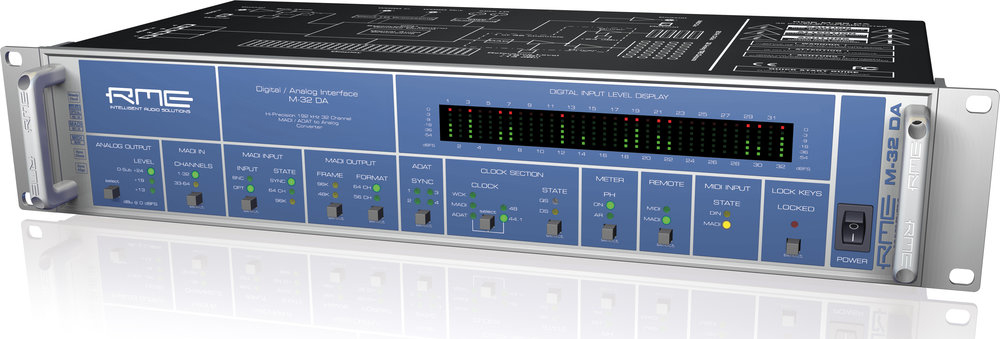

M-32 DA

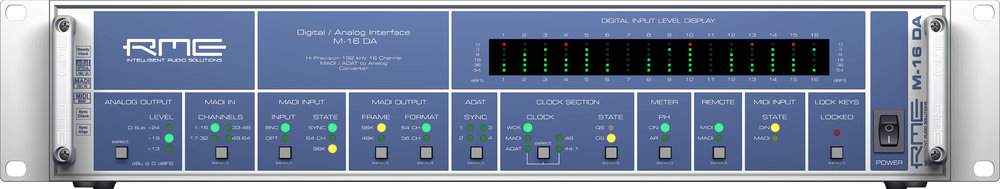

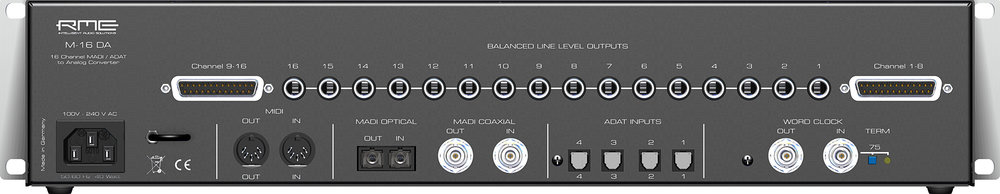

M-16 DA

概述

M系列转换器是专门为专业录音、舞台演出、以及广播设计的。根据用户的预算与要求不同，M-16 DA与M-32 DA可以被用来传输16、32、48、64通道信号。M系列产品具有很多与众不同的特点，其中包括：3个最高+24 dBu的硬件参考电平、最高支持192 kHz的MADI与ADAT输入/输出接口，6.3 mm TRS以及D-sub输出接口、可通过MIDI信号远程控制、可以在多种不同电压下正常工作，以上所有的功能都被完美的结合在一个2U的设备中。

产品特性：

32通道*数模转换器，双平衡输出，118dBA
19英寸机架标准尺寸，2U
1 x MADI I/O, 32 通道 @ 96 kHz, 16 通道 @ 192 kHz
4 x ADAT In, 16 通道 @ 96 kHz, 8 通道 @ 192 kHz
MADI 输入/输出是零延迟：当堆叠机器使用时，无延迟补偿。
32*个LED灯组，每组具有6个LED灯
SteadyClockTM——让音质一直保持完美，不受外部同步信号的影响
SyncCheck®——独特的可以检查时钟同步状况的技术
模拟输出接口具有在设备加/断电的时候的噪声抑制功能
所有设置都可以长久的被保存
可通过MADI使用MIDI信号进行远程控制

* M-16 DA与M-32 DA是完全一样的，除了以下特点

只有16通道数模转换器
没有风扇
耗电量更低：40W

功能
参考级信号转换器 - M-32 AD可以提供优秀的，将模拟信号转换为数字MADI或ADAT格式信号的功能。平衡的模拟输入是建立在RME卓越的ADI-8 QS的基础上的。ADI-8 QS模拟电路的信噪比以及THD都非常优秀。使用了最新的转换器技术的M-32 AD以及M-16 AD，不仅兼容最高192kHz采样频率，所有通道的信噪比都可以达到116dBA。

限制器 - M-32 AD与M-16 AD都具有一个为专业音频设计的优秀的限制器，可以用于舞台演出以及广播节目。这个限制器可以限制所有电平超过17 dB的信号，而没有可闻的音质劣化，保证节目的安全播出（它可接受的最高收入电平为+30 dBu）。

SteadyClockTM可以提供高效的抖动抑制功能，让设备的音质完全从外部时钟质量中解放出来，保证了设备具有完美的音质。智能时钟控制功能不仅可以通过闪烁的LED灯显示每一个时钟的工作状态，也可以保持上一个有效的输入时钟频率，以免外部时钟突然丢失。M-32 AD以及M-16 AD还具有很多RME的新技术，例如可以检查所有输入信号问题的SyncCheck功能。所有设置都可以在系统断电的时候被保存下来。M-32 AD以及M-16 AD都有光纤以及同轴的MADI输入接口。当输入信号突然消失，而另外一个输入源有信号存在的时候，设备可以自动切换输入源。

远程控制 - 所有的M系列转换器都可以完全通过MIDI信号进行控制并且设定系统参数。每一个单元都可以独立的被监看，就像前面板显示的参数一样。每一个单元都有独立的ID，用户可以通过1个MIDI信号控制各个不同的单元。M系列转换器还具有可以用于Mac以及PC的控制软件，帮助用户更容易完成远程控制功能，也可以通过MADI传送MIDI信号（MIDI扩展器）。

延时补偿 - 通过MADI连接多个设备，可能会在信号输入到输出过程中，形成3采样间隔大小的延迟。这样，在MADI信号流中，位于前面转换器的信号相对于链条中最后设备的输入来说，将有一定的延迟。M系列产品包含有1个内部自动纠正装置，可以保证最后一个设备的输入可以与前面输出同步。

串连安装
安装。MADI输入可以被用于外部时钟接口，也可以被用于MADI直通接口。由于M-32 AD可以通过MADI传输32通道音频信号，输入通道中其他未被用到的通道将直接被送到输出接口。这样，2台或者更多的设备信号可以被结合到1个64通道的MADI信号流中，每一个设备都会占用MADI信号一部分的通道，一个设备可以连接在另外一个设备的输出接口之后。

注意
MADI通道的数量是取决于不同的采样率。在48khz時，有多达64个通道，在96khz有32个通道，在192khz有16个通道。因此，M-32 DA在192khz是只能转换个16通道。

ADAT通道的数量是取决于不同的采样率。 48 kHz时每接口有8个通道，96khz有4个通道，在192khz有2个通道。因此，M-32DA在192khz時數模转换只有8通道通过其四个ADAT接口。

技术指标
数模转换输入: 4个ADAT光纤，1个MADI光纤/同轴

数模转换输出：1/4英寸TRS平衡接口，+21 dBu，25针D-sub，平衡接口，+24 dBu

数模转换动态范围（SNR）：114 dB RMS非加权，118 dBA

数模转换THD：< -104 dB (< 0.00063%)

数模转换THD+N：< -100 dB (< 0.001%)

数模转换通道隔离度: >110dB

数模转换频率响应-0.5 dB：5 Hz - 22 kHz (sf 48 kHz)

数模转换频率响应-0.5 dB:：< 5 Hz - 34 kHz (sf 96 kHz)

数模转换频率响应-1 dB：< 5 Hz - 50 kHz (sf 192 kHz)

0dBFS输入电平：+24 dBu、+19 dBu、+13 dBu

采样频率：44.1、48、88.2、96、176.4、192 kHz，可变（外同步/字时钟）

抖动：通常< 1 ns，在使用内部时钟、字时钟、ADAT以及MADI输入情况下

抖动抑制：>30 dB (2.4 kHz)

抖动灵敏度：所有PLL都可以在100 ns抖动下无差错工作

电源：内部电源选择电路，可支持100 V-240 V交流电压，60 W

尺寸：（宽度x高度x深度）483 x 88 x 200 mm
