ADI-8QS
8通道192kHz
AES/EBU、ADAT、MADI数模/模数转换器

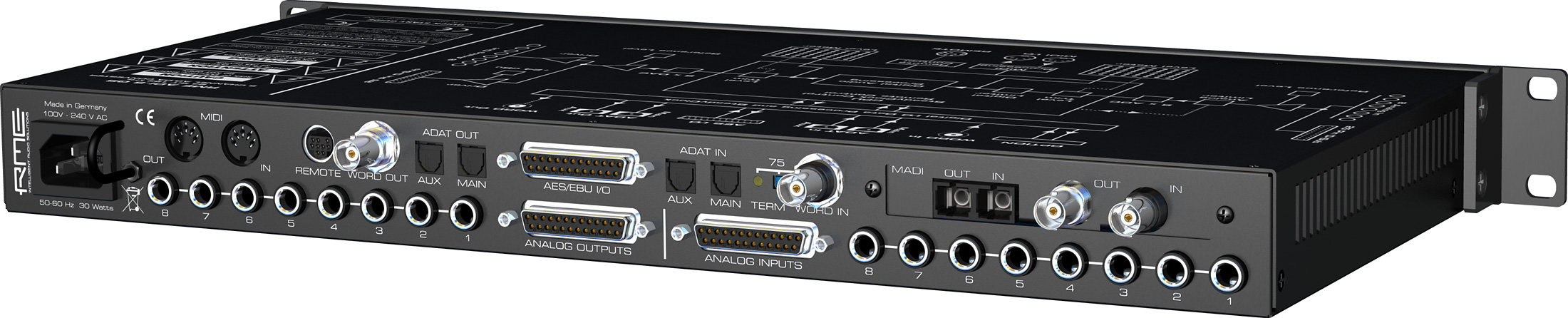

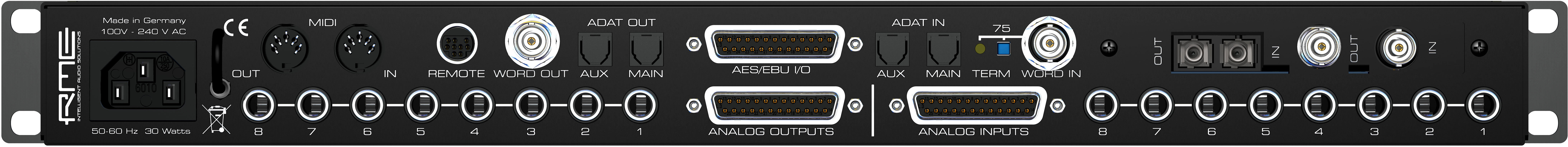

接口特点
8对模拟输入/输出接口（平衡TRS以及25针D-sub接口，输出电平最高+24dBu）
4对AES/EBU输入/输出接口（25针D-sub）192kHz 8通道
2个ADAT输出（TOSLINK），96kHz 8通道（S/MUX），192kHz 4通道（S/MUX4）
选配件：I64 MADI卡（ADI-8QSM），1对MADI输入/输出同轴以及光纤接口
MIDI输入/输出接口（5针DIN）
字时钟输入/输出接口（BNC）
支持远程控制（音量、衰减、读取预设）





概述

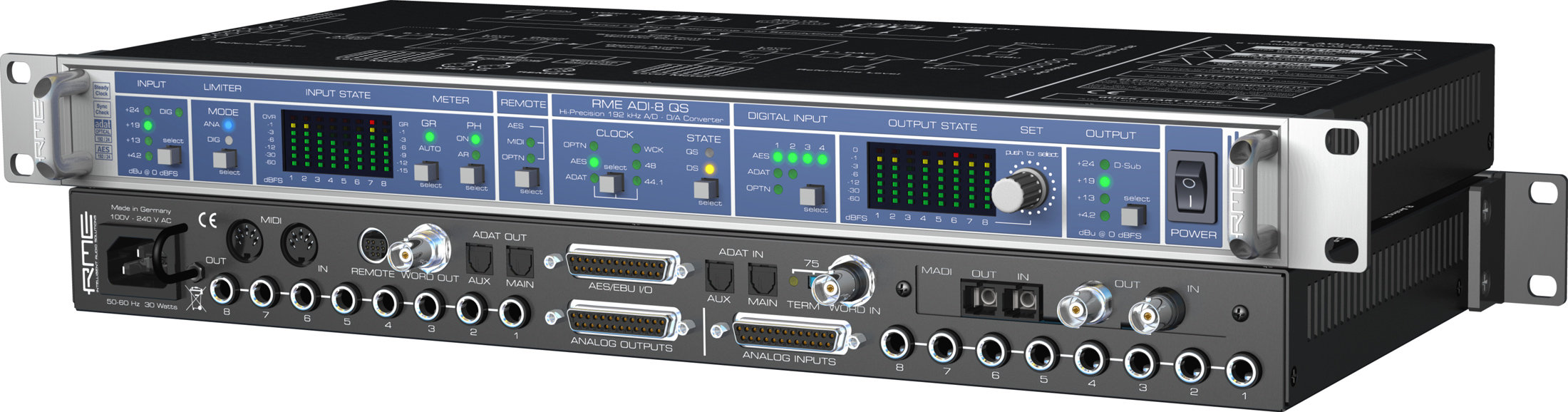

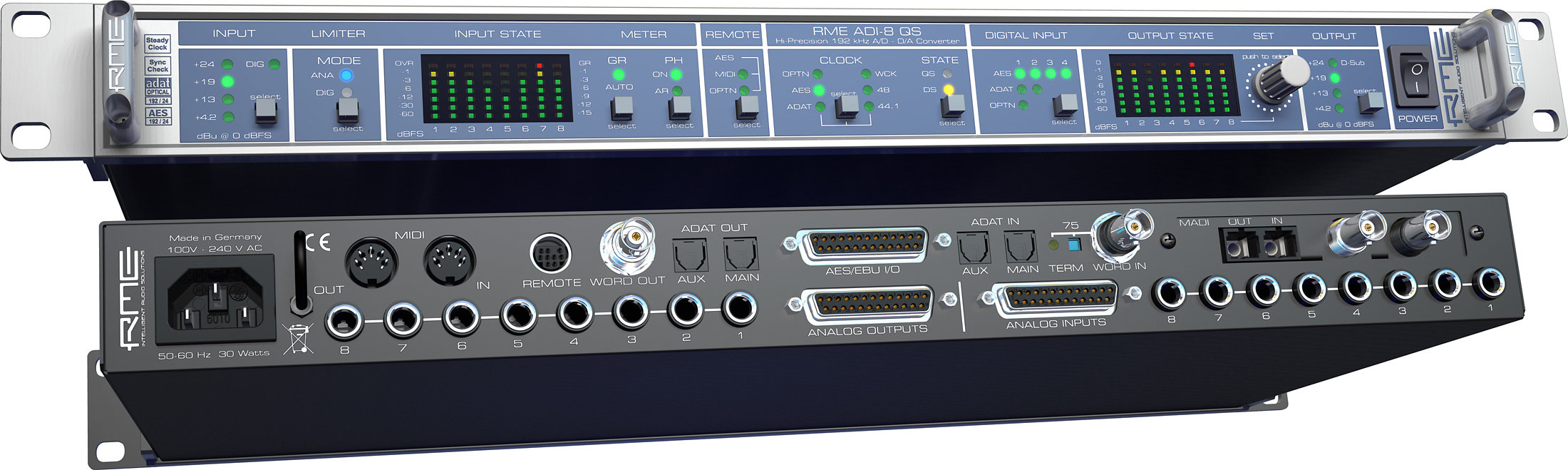

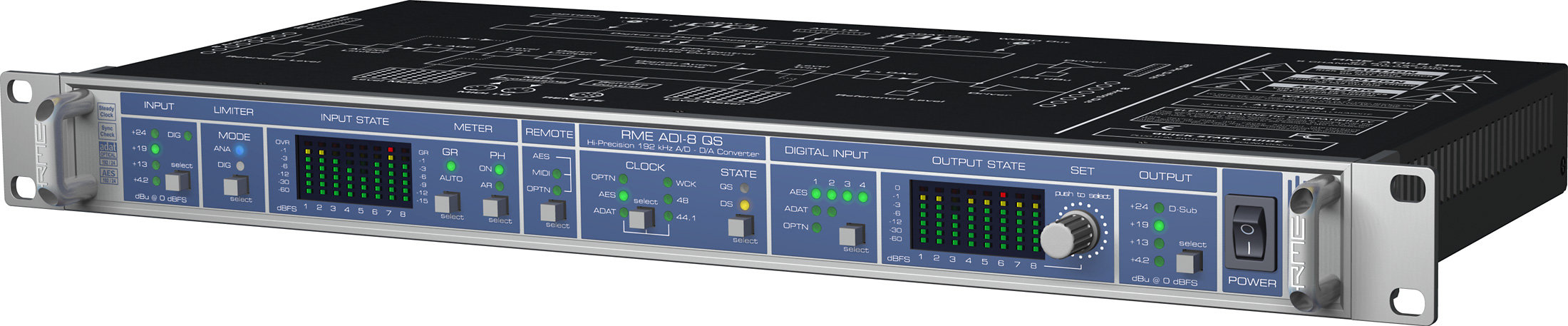

ADI-8 QS是一个非常灵活的8通道模数/数模转换器，并且可以转换数字信号的格式。这个设备具有十分优秀的模拟电路设计，以及超低延迟的模数/数模转换芯片。除了SteadyClock功能之外，QS还可以提供高质量的模数，以及数模转换功能，是模拟/数字信号转换的标准设备。

作为一个小型的1U的设备，ADI-8 QS具有很多极其出色的功能，包括：模拟与数字限制器、4种硬件参考电平设置（最高+24dBu）、AES/EBU以及ADAT输入/输出接口、可选的MADI输入/输出接口、可通过MIDI进行远程控制，数字输入信号电平可控、所有8个模拟输出电平也可以被独立控制或者统一控制，等等。

ADI-8 QSM以及RME的MADI设备（例如Micstasy或者DMC-824）之间可以相互级联。

产品特点：

8通道模数转换器，全对称电路，信噪比117 dBA
8通道数模转换器，直流耦合信号通路，平衡输出，信噪比120 dBA
低延迟技术：仅8个采样间隔
2个ADAT光纤输入，采样精度24-bit，具有RME无人能比的Bitclock PLL技术，最高采样频率192 kHz (96khz 8通道)
2个ADAT光纤输出，采样精度24-bit，最高采样频率192 kHz  (96khz 8通道)
4对AES/EBU输入/输出接口，所有通道可以同时输出采样频率192 kHz信号，采样精度24-bit，可以通过D-sub连接
数字输入/输出增益调整：每个输入/输出接口6dB
模数转换器具有模拟以及数字限制器

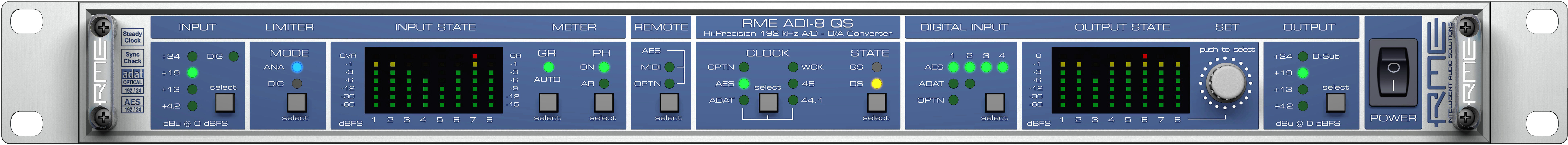

16组LED显示灯，每组7个LED灯
SteadyClockTM：保证系统音质的纯净，让音质与外部输入时钟信号质量无关
SyncCheck®：独特的而已检查时钟同步情况的技术
在加/断电的时候自动抑制模拟输出通道噪声
内置衰减功能（-20dB）
硬件远程控制，可以读取/存储预设，控制音量以及衰减功能
所有设置都可以被永久的储存下来
通过MIDI信号，或者MADI传输的MID信号I，系统可以被远程控制
具有I64选配插口，可以安装I64 MADI模块

功能
ADI-8 QS使用了全对称信号电缆（包括限制器在内），这保证了设备具有优秀的音质，超低噪声，并且在各种电平下都具有最佳的信噪比。对于模数转换技术来说，最重要的是在合适的工作电平下，系统应当具有最大动态范围。因此，ADI-8 QS的内部安装了高质量的电子开关，不会为音频通路带来任何额外的噪声以及失真。ADI-8 QS使用了最新一代的模数/数模转换器，可以提供最高192kHz采样频率，信噪比大于120dBA。在数字电路方面，ADI-8 QS使用了RME独特的SteadyClockTM技术，它具有很好的抖动抑制功能，可进一步提高设备的音质，让音质不再受到参考时钟的影响。当然了，ADI-8QS还具有很多RME经典的配置，例如智能时钟控制（ICC）、SyncCheck®、以及SyncAlign®功能。

ADI-8 QS是同类接口产品中的最佳选择，因为：

2对ADAT输入/输出接口可以传输最多8通道96kHz（S/MUX）信号，或者4通道192kHz信号。1个25针AES/EBU接口可以传输8通道192kHz信号。ADI-8 QS所有的输出接口都可以同时工作，例如：模拟输出（平衡TRS或者D-sub）、ADAT、AES/EBU。RME的选配件I64可以为QS提供额外的64通道MADI输入以及输出接口。它的同轴以及光纤接口与AES/EBU以及ADAT输出接口是平行工作的，所以他们可以同时输出同样的数据。用户可以将最多8个ADI-8 QS或者其他的RME MADI设备级联在一起，形成一个MADI信号流。

限制器 - 内置的限制器可以被应用于模拟、数字或者两者信号皆有的电路，不仅可以降低线路的过载，也可以保证模数转换器的安全工作。

模拟输出 - ADI-8 QS的TRS接口与D-sub接口都具有独立的驱动电路。随动平衡的TRS接口可以接受最高+21dBu的输入电平。当用户选择+24dBu的时候，平衡的D-sub可以输出更高的输出电平，而TRS接口仍保持+19dBu输出。

远程控制 - 所有的Q系列转换器都可以完全通过MADI传输的MIDI信号进行控制。这样，用户可以将设备安放在舞台或者录音棚的任何地方，通过控制室或者舞台扩声调音台来控制他们。

低延迟
ADI-8QS与其他模数转换器的一大区别是，QS具有革新性的数字滤波器。这个滤波器第一次在单倍速模式下延迟仅为12采样间隔（0.25ms），在双倍速模式下延迟为9采样间隔（0.09ms），四倍速下5采样间隔（0.026ms）。相比之下，QS的延迟时间仅相当于同级别，或者很多更加昂贵的产品的1/4。这对于进一步降低以计算机为核心设备的录音棚的系统延迟是非常有帮助的。对于DS与QS来说，这个延迟是完全可以被忽略的。QS的数模转换器也可以提供类似的5到10采样间隔的系统延迟，这将保证用户可以真正的以模拟信号的方式实时监听数字信号。

可选配件: I64 MADI卡

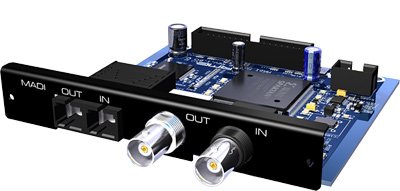

I64 MADI卡 - 可以为ADI-8 QSM提供64通道MADI输入输出接口。这个选配件具有光纤以及同轴MADI输入接口。系统可以根据哪个接口的输入有效，而自动选择输入接口。全冗余技术可以保证输入信号自动选择技术的实现，可以在一个信号突然丢失的情况下，自动选择另外一个输入信号。

MADI输入/输出的信号直通功能可以让一台ADI-8 QSM的信号直接被送到另外一台设备上（最多8台）。由于每一个QSM都可以使用8通道信号，那么每一个MADI通路最多可以直通56通路信号。ADI-8QS使用的MADI通道将决定他的设备ID。所有的64通道都可以在最后一台设备处输出。

在同一时间, MIDI数据通过MADI传输。所以已安装I64 MADI卡的ADI-8QS也可以通过MADI作远程控制。

当串连多个设备时，每个ADI-8QS的MADI I / O会导致3个采样间隔的延迟。因此在数据通過所有設備時, 最后设备的MADI输出会相對延迟。延迟的解决方案是啟動延迟补偿功能。

技术指标
模数输入：1/4“TRS插座和25针D-sub，伺服平衡，完全对称的音频路径

模数输出：4×AES / EBU , 2个ADAT光纤，可选 MADI

数模输入：4×AES / EBU, 2个ADAT光纤，可选 MADI

数模输出：1/4“TRS插口, 伺服平衡，(平衡TRS以及25针D-sub接口，输出电平最高+24dBu)

模数转换动态范围：117dBA

模数转换THD：< -110 dB (< 0.00032 %)

模数转换THD+N：< -104 dB (< 0.00063 %)

模数转换通道隔离度：> 130 dB

数模转换动态范围：120 dBA unmuted

数模转换THD：< -104 dB (< 0.00063 %)

数模转换THD+N：< -102 dB (< 0.0008 %)

数模转换通道隔离度：110 dB

0dBFS输入电平：+24 dBu、+19 dBu、+13 dBu、+4.2 dBu，每一个都有6dB的调整空间，数字输入电平的最小调整精度0.5dB

0dBFS输出电平：0到-96 dB，48级可调

采样频率：44.1、48、88.2、96、176.4、192 kHz可变，（字时钟或者外同步）

模数/数模频率响应，-0.1dB：10 Hz - 23.2 kHz (sf 48 kHz)

模数/数模频率响应，-0.5 dB：< 5 Hz - 44.6 kHz (sf 96 kHz)

模数/数模频率响应，-1 dB：< 5 Hz - 63.4 kHz (sf 192 kHz)

电源：内部自适应，100 V到240 V交流电源

尺寸：（宽度x高度x深度）483 x 44 x 200 mm
