M-32 / M-16 AD
32/16通道192kHz
模拟到MADI/ADAT 信号传唤器

接口特点
M-32 AD: 32通道模拟输入
M-16 AD: 16通道模拟输入
1对MADI输入/输出接口（光纤以及同轴）
4个ADAT输出接口（TOSLINK）
1个ADAT输入（仅用于同步信号）
MIDI输入/输出接口（5针DIN）
字时钟输入/输出接口（BNC）

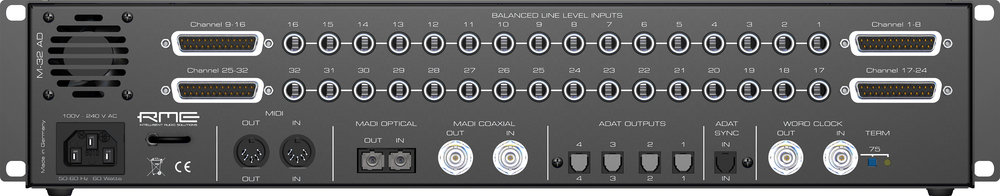

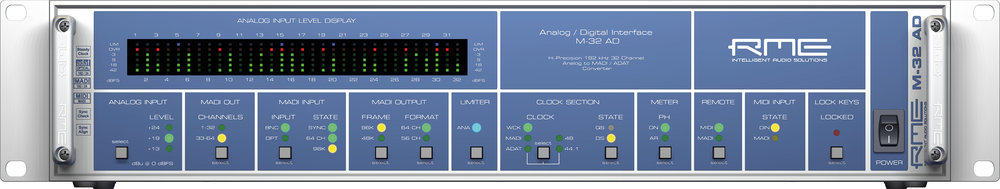

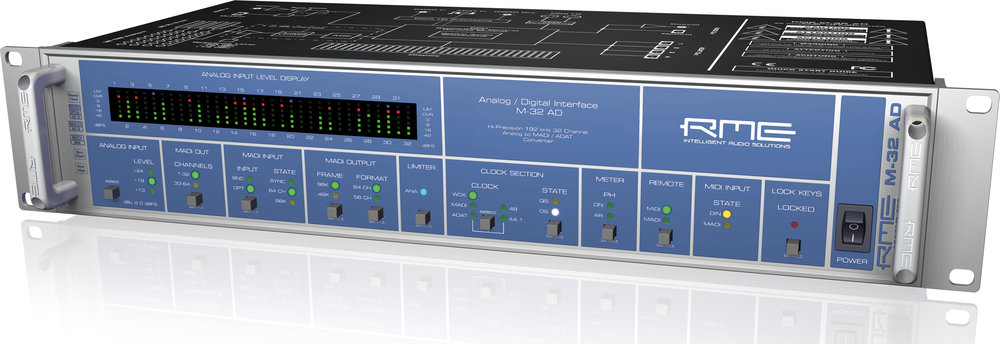

M-32 AD

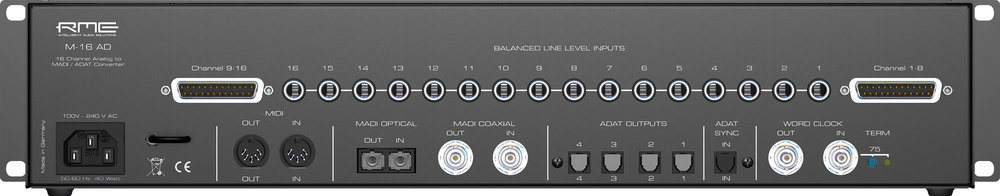

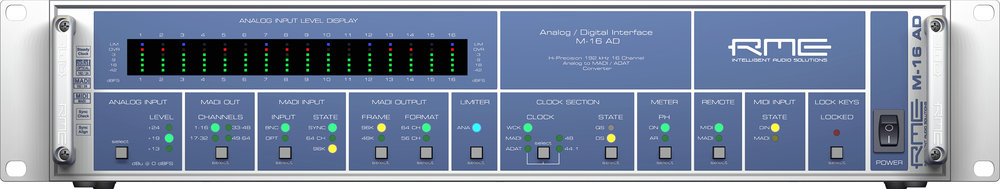

M-16 AD

概述
M系列产品在多通道系统架设方面具有无以伦比的灵活性。根据用户个人需求以及资金状况，M-16 AD与M-32 AD可以传输16、32、48或者64通道信号。最多4个M-16 AD或者最多2个M-32 AD可以通过MADI被级联在一起，可以使用1条MADI线缆，向数字接收设备，最多传输64通道信号。M系列产品具有很多与众不同的特点，其中包括模拟限制器、3个最高+24 dBu的硬件参考电平、最高支持192kHz的MADI与ADAT输入/输出接口，6.3mm TRS以及D-sub接口、可通过MIDI信号远程控制、可以在多种不同电压下正常工作，以上所有的功能都被完美的结合在一个2U的设备中。

重点

32通道*模数转换器，全对称设计，116dBA
19英寸机架，2U
M-32 AD：32通道模拟输入（平衡TRS以及25针D-sub接口，信号最高+24 dBu）
M-16 AD：16通道模拟输入（平衡TRS以及25针D-sub接口，信号最高+24 dBu）
1对MADI输入/输出接口（光纤以及同轴），96kHz 32通道，192kHz 16通道
4个ADAT输出接口（TOSLINK），96kHz 16通道（S/MUX），192kHz 8通道(S/MUX4）
1个ADAT输入（仅用于同步信号）
MIDI输入/输出接口（5针DIN）
字时钟输入/输出接口（BNC）
MADI输入/输出零延迟：当MADI叠加无须延迟补偿
具有模拟限制器
32*组LED电平显示，每组有5个LED灯
32*组LED显示限制器工作状态，每通道1个LED灯
SteadyClockTM——让音质一直保持完美，不受外部同步信号的影响
SyncCheck®——独特的可以检查时钟同步状况的技术
所有设置都可以长久的被保存
可完全远程控制

M-16 AD与M-32 AD是完全一样的，除了以下区别：

只有16通道模数转换设备
没有风扇
功率更低：40W

产品特性
参考级信号转换器。M-32 AD可以提供优秀的，将模拟信号转换为数字MADI或ADAT格式信号的功能。平衡的模拟输入是建立在RME卓越的ADI-8 QS的基础上的。ADI-8 QS模拟电路的信噪比以及THD都非常优秀。使用了最新的转换器技术的M-32 AD以及M-16 AD，不仅兼容最高192kHz采样频率，所有通道的信噪比都可以达到116dBA。

限制器。M-32 AD与M-16 AD都具有一个为专业音频设计的优秀的限制器，可以用于舞台演出以及广播节目。这个限制器可以限制所有电平超过17 dB的信号，而没有可闻的音质劣化，保证节目的安全播出（它可接受的最高收入电平为+30 dBu）。

技术。SteadyClockTM可以提供高效的抖动抑制功能，让设备的音质完全从外部时钟质量中解放出来，保证了设备具有完美的音质。智能时钟控制功能不仅可以通过闪烁的LED灯显示每一个时钟的工作状态，也可以保持上一个有效的输入时钟频率，以免外部时钟突然丢失。M-32 AD以及M-16 AD还具有很多RME的新技术，例如可以检查所有输入信号问题的SyncCheck功能。所有设置都可以在系统断电的时候被保存下来。M-32 AD以及M-16 AD都有光纤以及同轴的MADI输入接口。当输入信号突然消失，而另外一个输入源有信号存在的时候，设备可以自动切换输入源。

远程控制。所有的M系列转换器都可以完全通过MIDI信号进行控制并且设定系统参数。每一个单元都可以独立的被监看，就像前面板显示的参数一样。每一个单元都有独立的ID，用户可以通过1个MIDI信号控制各个不同的单元。M系列转换器还具有可以用于Mac以及PC的控制软件，帮助用户更容易完成远程控制功能，也可以通过MADI传送MIDI信号（MIDI扩展器）。

M-32 AD和M-16 AD有光纤和同轴的MADI输入。一旦输入信号出现问题，且有其他信号在另一个输入上时，系统就会立即切换信号源。

ADAT。M-32 AD的4个ADAT输出接口可以让用户很容易的连接录音棚中其他设备。RME的HDSPe RayDAT是它的最佳伴侣，可以通过普通光纤Toslink线缆，以无以伦比的低价格，向Mac或者PC传送32通道信号。

单位断电时，所有的设置将被保留。

MADI叠加
MADI输入不但作为可选的外部时钟源，而且还作为MADI叠加输入。由于M -32 AD只使用MADI信号的32* 个通道，未使用的输入信号通道就连通到了输出。这样，两个或两个以上设备的信号可以组合成一个64个通道的MADI流，随着每个设备都把它的通道添加到输入信号，结果在最后设备的输出就叠加到一起了。

注意
由MADI获得的通道数量取决于采样率范围。48kHz最多可达64个通道，96kHz时32个，192kHz时16个。因此在192kHz时，M-32 AD最多只能作为一个16通道的转换器。

由ADAT获得的通道数量取决于采样率范围。48kHz时每个端口有8个通道，96kHz时4个，192kHz时2个。因此在192kHz时，M-32 AD通过它的ADAT端口只能转换8个通道。

技术指标
模数输入接口：1/4英寸TRS与25针D-sub，平衡接口，全对称音频通路
模数输出接口：4个ADAT光纤，1个MADI光纤/同轴
模数转换动态范围：113dB RMS非加权，116dBA
模数转换THD：< -110 dB (< 0.00032 %)
模数转换THD+N：< -104 dB (< 0.00063 %)
模数转换频率响应，-0.1 dB：10 Hz - 23.2 kHz (sf 48 kHz)
模数转换频率响应，-0.5 dB：< 5 Hz - 45 kHz (sf 96 kHz)
模数转换频率响应，-1 dB：< 5 Hz - 80 kHz (sf 192 kHz)
0dBFS输入电平：+24 dBu、+19 dB、 +13 dBu
采样频率：44.1、48、88.2、96、176.4、192 kHz，抖动：通常< 1 ns，在使用内部时钟、字时钟、ADAT以及MADI输入情况下
抖动灵敏度：所有PLL都可以在100ns抖动下无差错工作
抖动抑制: > 30 dB (2.4 kHz)
电源：内部电源选择电路，可支持100V-240V交流电压，60W
尺寸：（宽度x高度x深度）483 x 88 x 200 mm
