MADI Router
12端口MADI
数字跳线盘 & 格式转换器

接口特点
12个桥接的MADI数据流，包含:
4组MADI数据流
在屏幕上设置8通道编组路由
12个MADI端口（4 x 光纤, 4 x 同轴, 4 x 双绞线)
冗余电源
字时钟输入/输出
用于固件升级和预设存储的USB接口

概述

继RME MADI Bridge和MADI Converter八年来的成功之后，RME设计了一款新设备作为它们名符其实的继承者。事实上，它的革新性内核将对未来的MADI系统重新定义并起到一定的激励作用。

MADI Router是一个小型的设备，可以连接任何品牌的MADI设备，使信号路由具有空前的灵活性。可以将它同时视为一个在光纤和电信号之间的格式转换器、信号中继器、分配器以及多个MADI信号的合并器。MADI Router结合了许多点对点音频连接的优点，例如低延迟和信号被打断后的快速恢复时间，网络音频连接的灵活性，即任何设备都可以访问网络中连接的设备上任意一个可用的通道。

从最简单的层面上来说，使输入信号毫无改变地传送到设备的输出。这种连接对于某些厂商将附加的状态或远程控制数据信息等嵌入MADI数据流中来说是有益的。

在MADI输出数据流中还可以对音频通道重新安排。MADI Router共有四个独立的矩阵，每一个矩阵都对应了768输入x 64输出通道。任意可用的MADI输入流中的任何通道都可以作为每个交叉接点矩阵的信号源。每个矩阵的输出都可以被传送到任意一个MADI Router输出。

产品特性

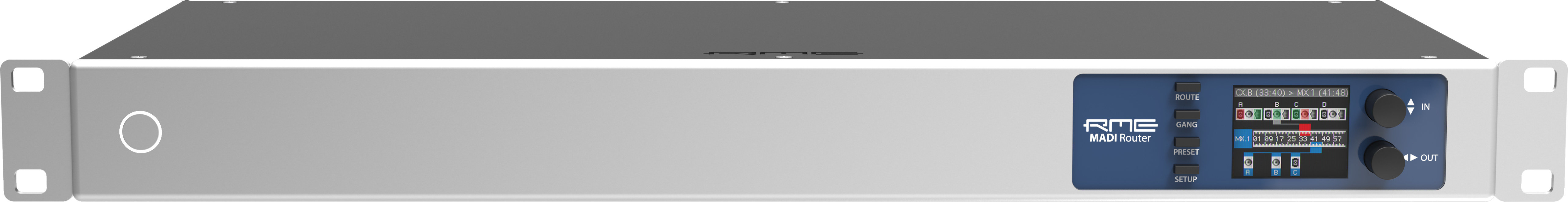

易于操作是MADI Router的设计理念之一。MADI Router是市场上唯一一个完全可编程和控制，且不需要外部控制软件的MADI路由设备。在它的前面板上装有TFT显示屏，可以非常方便地显示当前设备的状态，并指引用户进行建立一个网络时所需要的所有设置。通过显示器周围的四个按键和两个旋钮实现用户交互。

设备的完整状态可以被自动保存，且在切换回设备的10秒钟内自动调用之前的设置。另外，15个内置预设使用户可以在预览和预选路由的同时进行保存和调用。

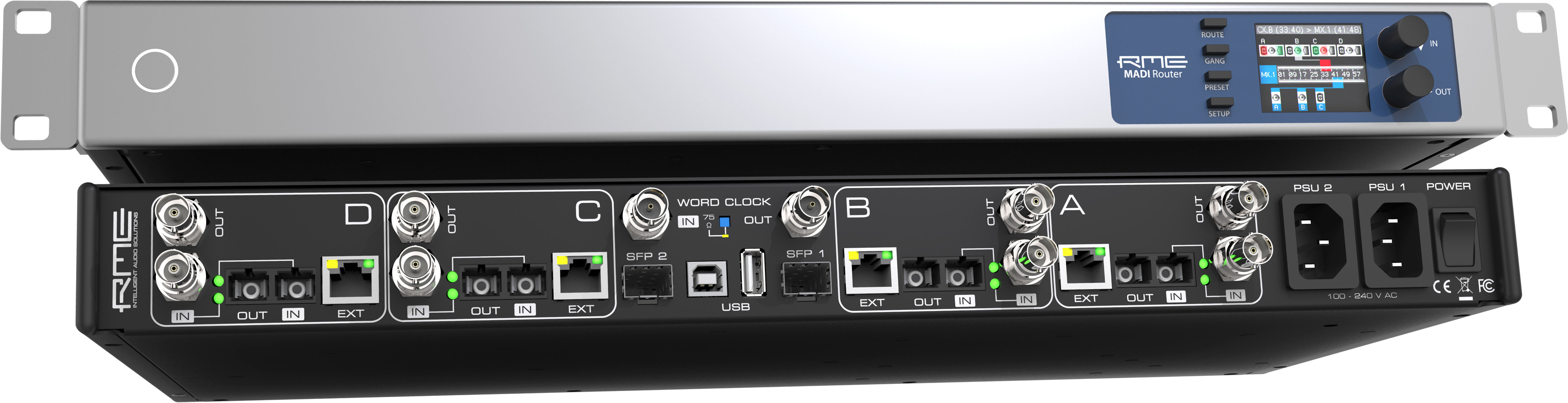

在后面板上，设备提供了多种接口来达到最大的兼容性，以满足各种各样的使用情况。四个光纤和四个同轴MADI输入可以接收任意采样率和通道格式的MADI信号，输出既可以运载一个刷新的MADI信号也可以运载四个新创建的MADI信号的其中一个，传输距离可达200m（同轴）或2000m（光纤）。

MADI TP端口是RME设备中新出现的。四组结合的输入输出将MADI传送给普通的双绞网络线缆，可以直接连接150m远的MADI TP设备，并在传输MADI信号的同时供电。四个MADI TP端口可以为AES3和ADAT Converter提供足够的电力。

所有12个MADI端口是完全独立的，并且可以被平均分组成四个部分——“A”到“D”，便于快速识别。字时钟输入可以作为四个路由矩阵的任何一个矩阵的参考时钟，或简单地被刷新并传送到输出。字时钟输出可以提供从任意一个MADI输入中提取的字时钟信号。

两个冗余的100W切换电源可以为MADI Router以及8个外接的无源设备（通过MADI TP得到电力）提供足够的电力。交流电入口支持锁定机制可以与选配的交流电源线一起使用。

技术参数
供电：两个内部冗余电源，100-240V AC，最大100W

尺寸（不含把手，宽x高x深）：440 x 44 x 240 mm

温度范围：+5℃ 到+50℃

相对湿度：< 75%，无凝结

重量：2.8 kg



输入 | MADI

通过BNC的同轴，75 Ohm，依据AES10-1991

高灵敏度输入级(< 0.2 Vpp)

通过FDDI双工SC口的光纤

同时兼容62.5/125和50/125的多模光纤

光纤和同轴端口可以接收任何MADI信号

RJ45接口的双绞线（输入和输出）

引脚“EXT”：1-2接收，3-6发送，4-5 DC +48V，7-8 -48V

注意：双绞线使用标准的以太网技术，例如用于DC平衡的8b/10b编码，以保证长距离运输的稳定性。这是RME的专利。使用其他厂商产品可能会出现不兼容现象。



输入 | 字时钟

BNC, 未终止 (10 kOhm)

切换到内部终止 75 Ohm

自动双速/四速探测

SteadyClock保证超低抖动同步

电容耦合、电位隔离输入

信号适配电路：电路会不断刷新信号源及更新字时钟的数值

过压保护

电压范围: 0.7 Vpp – 3.3 Vpp



输出 | MADI

通过BNC的同轴，75 Ohm，依据AES10-1991

输出电压 750 mVpp
线缆最大长度: 200 m

通过FDDI双工SC接的光纤

同时兼容62.5/125和50/125的多模光纤

光纤最大长度: 2000m

输出 | 字时钟

BNC

最大输出电压：3.3 Vpp

输出电压@ 75 Ohm：1.65 Vpp

阻抗：10 Ohm

频率范围：27 kHz – 200 kHz
