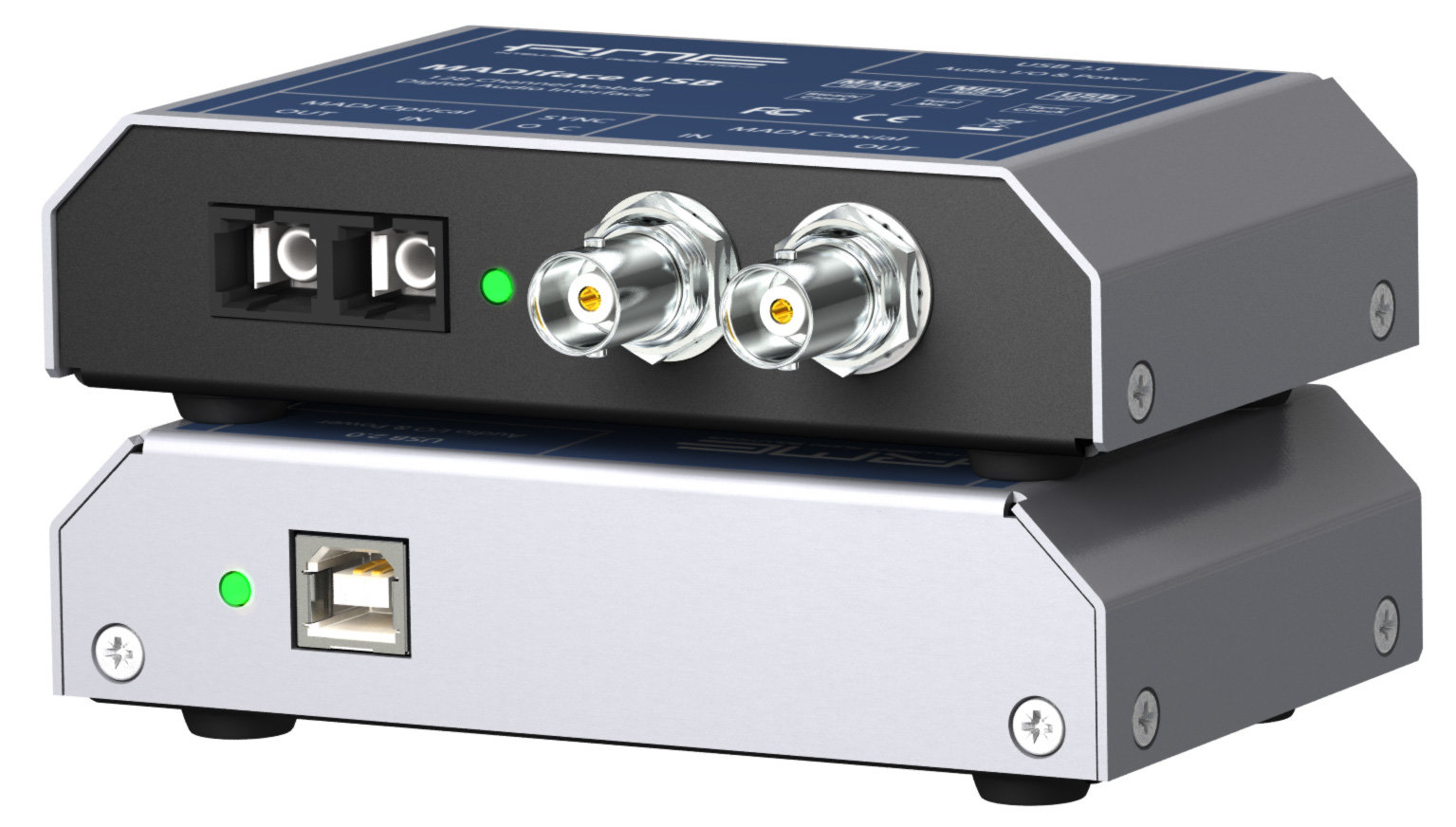

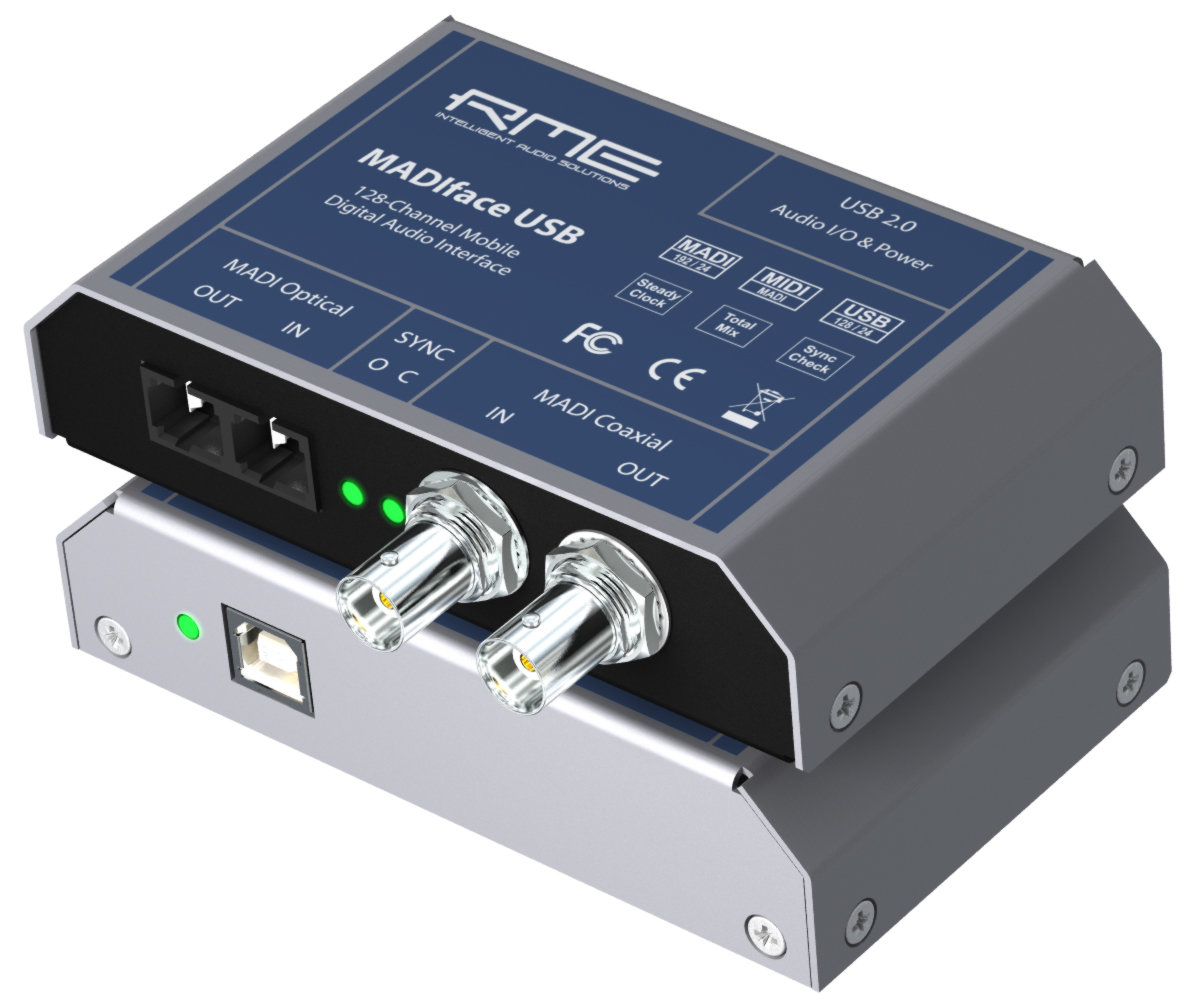

MADIface USB
128通道 MADI USB音频接口
适用于便携式电脑

接口特点
录音/重放通道：64输入/64输出
2 x MADI输入/输出（光纤和同轴）
TotalMix
不需要外部供电
独立操作模式
无缝冗余操作
最佳的MADI可携带性！



概述

这个小巧的MADIface USB通过USB2.0提供了MADI输入/输出，在Mac和Windows下同时支持全64通道录音和重放。两个输入可同时用于全冗余操作。两个MADI输入/输出可以选择地同时用于全128通道输入和输出通路，可通过TotalMix进行混音和路由。即使没有电脑，这个设备也可以用作临时的双向格式转换器和有源中继器。

其坚固耐用的总线供电设计使它使用简单，运行可靠。MADIface USB不仅具有最佳的便携性，还是一个可将MADI设备连接到任何Mac和PC上的完美桌面解决方案。一个真正具有灵活性、实用性和无故障运行的设备，这正如您对RME的期待。

产品特性和操作模式
MADIface USB为Mac或Windows提供了多个操作模式：64通道混音、冗余模式、128通道混音和一个直接路由模式。

禁用TotalMix这个选项可以完全使TotalMix、设备内部灵活的混音器和路由矩阵失效。所有的输入和输出数据都直接进行录制和重放，不经过混音和路由。这个模式下，输出是镜像的，是完全相同的信号。

在64通道混音模式下，TotalMix展示了64输入、重放和输出通道。TotalMix中所有的设置使用的是来自一个MADI输入端口的数据，然后同时向两个MADI输出端口发送完全相同的数据。可以在“设置”对话框里对当前活跃的MADI输入端口进行设置。

AutoSelect（自动选择）这个选项可以激活自动输入选择。同时使用两个输入时，AutoSelect会使设备进入无缝冗余模式。如果当前的一个输入失效了，MADIface USB会实时地切换到另一个输入。

在128通道混音模式中，录制和重放仍然限制在64个通道，可以在“设置”对话框里选择当前输入。但是另一个输入也可以通过TotalMix进行使用，此时输出信号不是镜像的，是独立分开的，通过TotalMix可以拥有128输出通道。像独立混音输出、监听和第二个声源的串行直通这样的应用只需点击几下鼠标就可以做到。

SteadyClock以及RME最著名的MADI兼容性保证了与其他设备一起无障碍工作。通过MADI的MIDI技术可以用于对其他MADI设备的远程控制。DIGICheck包含了一个完整音频分析工具套装，并支持Mac OS X和Windows。

TotalMix
与最新的RME音频接口一样，MADIface USB也包含了功能强大的数字实时混音器TotalMix FX。它可以对所有输入和重放通道同时进行几乎无限制地混音和路由到任意一个硬件输出。

这里有一些TotalMix的典型应用：

• 设置无延迟子混音（submix）（耳机混音）。MADIface最多允许32全独立立体声子混音。在模拟混音台上，相当于64辅助输出。
• 输入和输出的无限制路由（自由使用，跳线盘功能）。
• 同时向多个输出分配信号。TotalMix提供了最先进的分流和分配功能。
• 通过单个立体声输出同时重放不同的节目。ASIO多用户驱动可同时支持多个节目的使用。TotalMix提供了通过单个立体声输出对这些不同的重放通道进行混音和监听的途径。
• 将输入信号混音到重放信号（完全ASIO直接监听）。RME不仅是ADM（ASIO直接监听）的先锋，还提供了最完整的ADM功能实现。
• 外部设备的集成。使用TotalMix在重放或录音路径来插入外部效果设备。根据当前的应用，它的功能相当于插入或效果发送和效果返回，例如当给人声添加些混响时实时监听过程中使用。
• 每一个输入通道、重放通道和硬件输出都带有一个峰值（Peak）表和均方根（RMS）表，都是在硬件中计算的。这些电平显示非常有用，可以用来确定音频信号状态和路由终点。

独立式操作
对于独立式操作MADIface USB可以通过任意USB电源或USB电池进行供电，就像手机和MP3播放器一样。没有电脑主机时，设备进入一个预配置模式。使用一个输入时MADIface USB是一个从时钟，使用在输入端的采样率。自动选择（AutoSelect）激活时，可以选择任意一个输入。输入音频数据被无损地传送到输出。输出格式始终与输入格式相同（56/64通道模式，48k/96k帧）。使用两个输入时双处理模式（Double Processing Mode）被激活，两个独立路径各有一个稳定的时钟（SteadyClock）内部路由并行输出变化成交叉耦合。

因此，在独立模式中，设备自动地作为一个中继器工作，有效地使最大线缆长度加倍，同轴达到100m，光纤达到2000m。两个输入连接到设备上，时就成为了一个双向格式转换器，可以同时在同轴和光纤之间转换。即使连接的设备为独立时钟使用采样率转换器，也能够实现以上功能，并且两个路径可以采用不同的采样率。

由于有了全新生成的信号、通过SteadyClock的抖动抑制、对MADI输出的重复计时，MADIface USB提供了简单且成熟的格式转换。

技术指标
输入/输出：2 x MADI输入/输出，光纤和同轴（BNC）

MIDI输入和输出：通过虚拟MIDI端口

时钟模式：主（内部）和从（MADI输入）

采样率: 44.1, 48, 88.2, 96, 176.4, 192 kHz, 可变(Sync/DDS)

抖动：＜1 ns，内部和全部输入

抖动灵敏度：PLL可以在抖动达到100 ns的情况下正常工作

两个输入无缝冗余操作

TotalMix： 2048通道混音器，48bit内部分辨率

TotalMix：无延迟子混音，完美ASIO直接监听

接口：USB 2.0，总线供电

DIGICheck： RME终极测量、分析和测试工具

驱动：

Windows Vista/7/8（多用户操作，ASIO 2.3和WDM）

Mac OS X (10.6或更高, Core Audio, Core MIDI)

可选配件
MADI1S: MADI光纤网络线缆, 1 m, 单芯

MADI3D: MADI光纤网络线缆, 3 m, 双芯

MADI6D: MADI光纤网络线缆, 6 m, 双芯

MADI10D: MADI光纤网络线缆, 10 m, 双芯

MADI20D: MADI光纤网络线缆, 20 m, 双芯
