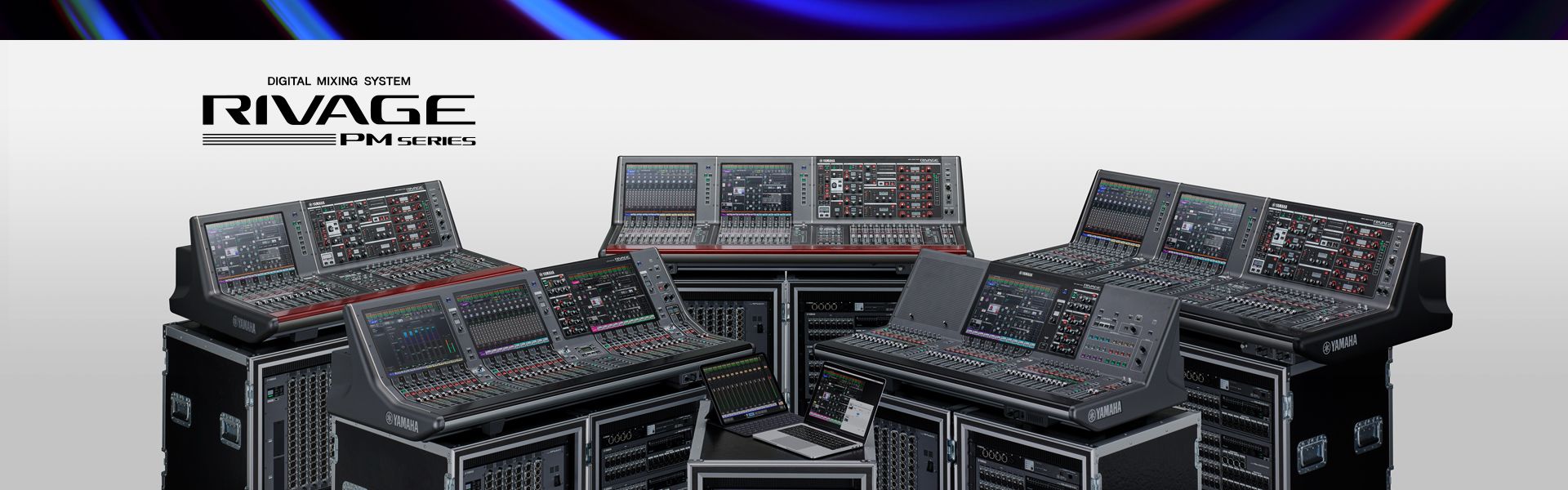

RIVAGE PM 系列

完善现场扩声艺术
所有艺术，包括涉及声音和音乐的艺术，都是一种表达，并对观众和听众产生影响。它往往始于艺术家个人的自我发现之旅，时常在与世界各地的人们共鸣的波浪中成长并向外起伏荡漾。

工程师们支持艺术家和表演者在他们的探索中Make Waves，而雅马哈则为这些背后的工程师们助力，把他们的愿景带给更广泛的观众。

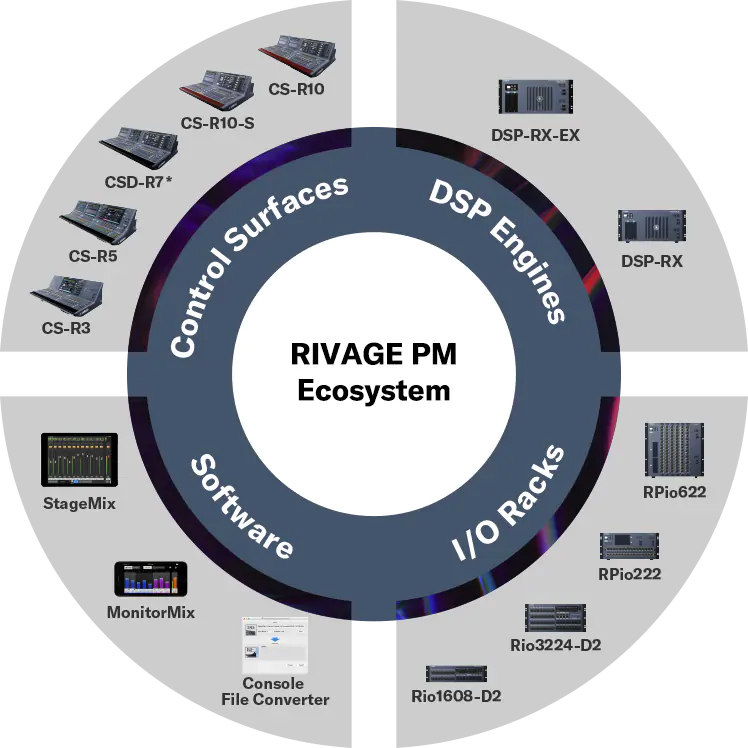

无所不包的生态系统
RIVAGE PM系列包括5款控制界面、2款DSP引擎、2款I/O机架单元和2种网络协议。这些组件中的任何一款都可进行组合，以创建与各种应用规模和预算需求相匹配的系统。

所有5款控制界面都具有相似的界面，最多包含3个bay，每个具有12个推子、触摸屏面板和雅马哈的选定通道部分。已熟悉其中一款RIVAGE PM控制界面的工程师可以轻松切换到任何其他控制界面，并在几分钟内启动和运行。

所有RIVAGE PM系统的组件互相兼容，早期的系统组件也可与后期系统一起运行。I/O机架和DSP引擎也是如此，除了需要分别操作之外，您可以在镜像配置中为大型应用组合使用DSP引擎。

*RIVAGE PM7（CSD-R7）为集成DSP处理。

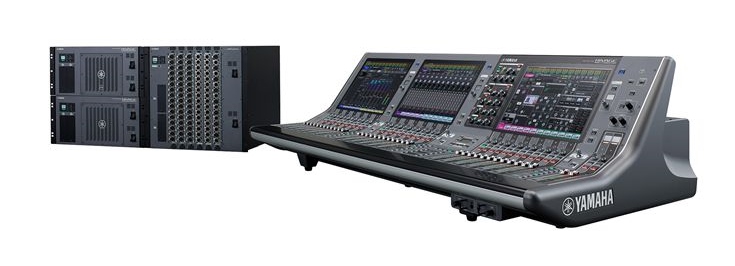

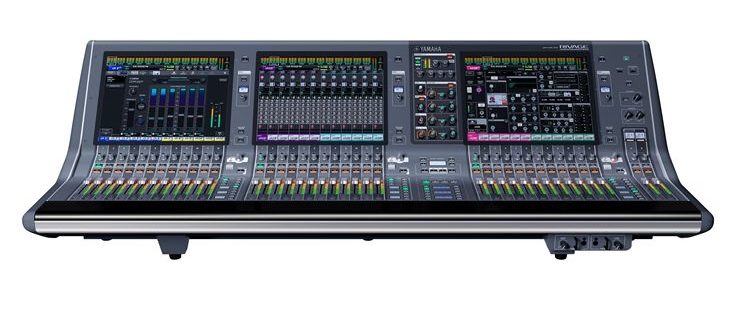

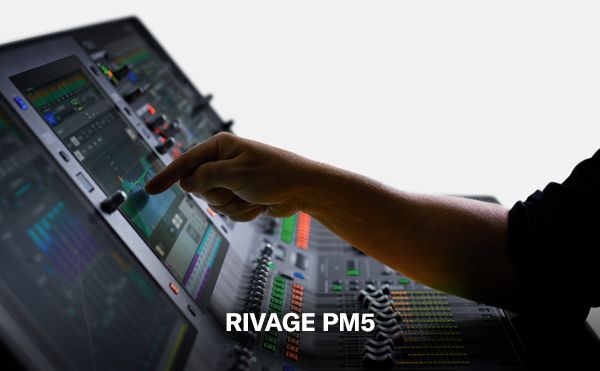

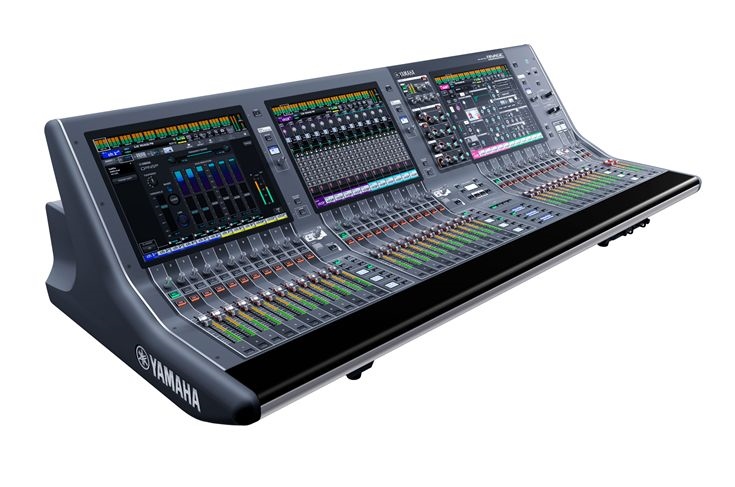

RIVAGE PM5数字调音台

RIVAGE PM5数字混音系统不折不扣地将RIVAGE PM的功能和性能融入轻量级、直观的控制界面中，其超薄的机身令人惊讶。来自第三方的显示屏的加入，使其在紧凑、轻质的外形下形成以触摸为中心的界面，它更便于运输和设置，能够适应各种不同场地的操作需求。

RIVAGE PM 系列特点

为了追求创造性的音频工程，理想的出发点是透明、自然的声音。所有雅马哈调音台都建立在这一理念之上，其目标是让工程师能够精确捕捉到舞台上的演出声而无需着色，然后根据需要创造性地处理声音。雅马哈对于这一理念不变的坚持在RIVAGE PM系列中显而易见。

模拟输入阶段以混合型话筒前置放大器为基础，将雅马哈“自然之声”理念带入了新高度，数字阶段则使用Rupert Neve Designs的变压器和SILK处理器电路的完整VCM建模技术，以此来获得具非凡音乐特性、充满空间感的声音。更新的通道EQ和动态优化，也将为用户带来出色的创造性。

通过与各自领域处于领先地位的其他厂家紧密合作，内置插件也在逐步进化，使得创意性的声音工程成为可能。通过与RND（Rupert Neve Designs）公司的合作以及雅马哈VCM技术的应用，70年代和80年代珍贵的均衡器和压缩器得以再现。Eventide Harmonizer和Reverb效果器则是通过与原属厂家合作开发而成。

所有插件都已融入至RIVAGE PM系列中，为工程师们带来了他们所需的工具，一切只为传递高品质和充满音乐性的声音。

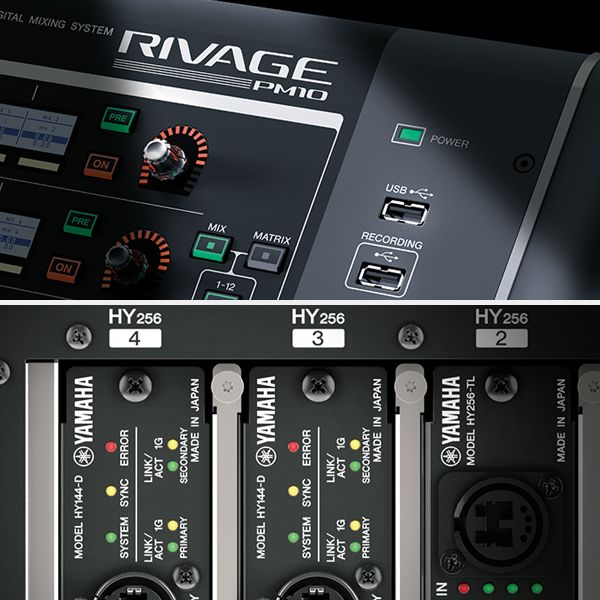

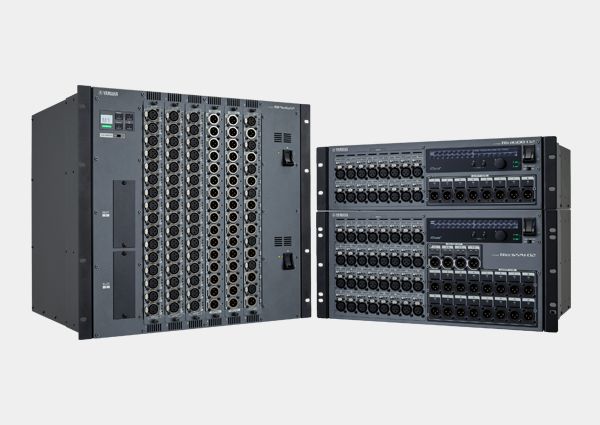

两款I/O机架

输入电路和处理是获得高品质音质的关键。信号链的输出端对于保持声音品质具有关键作用。我们提供两种高性能的I/O机架单元用于RIVAGE PM系统的输入和输出，每种都能与不同音频网络实现兼容。

TWINLANe是其兼容的网络之一，能够通过光缆传输400个音频通道。RPio622和RPio222 I/O机架为TWINLANe设备，HY256-TL和HY256-TL-SMF则是音频界面卡。RPio622和RPio222 I/O机架的高性能模拟输入部分包含混合型话筒前置放大器，在数字层面上则有对Rupert Neve Designs（RND）出品的变压器以及SILK处理功能的精确仿真。

RIVAGE PM系列还具有Audinate的Dante网络兼容性，这是许多雅马哈调音台和专业音响产品的标配功能。Rio3224-D2和Rio1608-D2 I/O机架和HY 144-D音频界面卡已具备Dante功能，可与任何RIVAGE PM系列系统结合，带来自然之声的输入。任何一种网络解决方案都能捕捉到舞台上产生的声音，不带任何着色，每个细微之处都完好无损，让工程师得以利用RIVAGE PM系列的创作能力，将影响力最大化地带给听众。

经过优化并实现新高度的通道EQ和压缩器

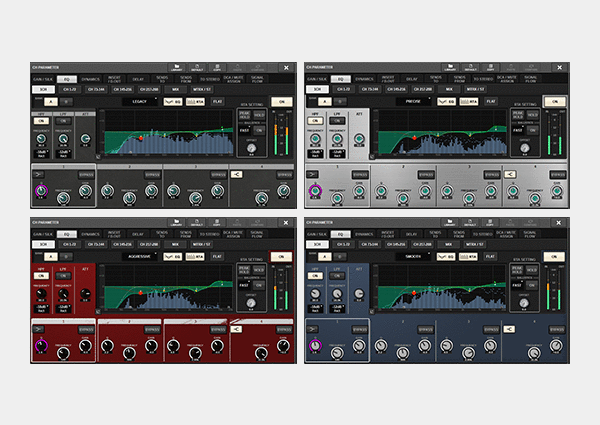

RIVAGE PM的通道EQ和动态处理器同样进行了重大升级和优化，能够匹配输入部分的创新变化。输入通道包含 4 段全参数 EQ 调整功能，与此同时输出通道则配备了 8 段全参数 EQ 调整功能，并且采用了包含全新开发的算法在内的共4中算法类型。“Precise”算法便于用户指定和控制特定的EQ点，“Aggressive”算法是针对大多数音乐性的响应而设计，而“Smooth”算法可提供顺滑、自然的控制。“Legacy”算法带来的均衡器中常见的使用感和响应，已在作为行业标准的雅马哈数字调音台PM1D和PM5D等产品中被用户熟知。“Precise”算法包含了搁置滤波器高低段的 Q 参量调整，用户可以灵活地控制超调量以增加声音的音乐化特性。在配备的两个动态处理器中，每个处理器均包含可选择的门限，压缩器，闪避或者咝声消除器等功能。压缩器拥有两种类型：“Legacy Comp”压缩器包含雅马哈数字调音台标准配置的压缩器参数，“Comp260” 压缩器则是运用雅马哈 VCM 技术根据 70 年代流行的模拟压限器建模而成。 后者精确地模拟了VCA电路和原始设备中使用的RMS电平检测器的特性，并对每个参数的效果进行微调，以在现场扩声应用中获得最佳效果。我们还提供了用于重建此款经典压缩器/限制器的原始固定设置的预设，便于在需要原始声音的情况下使用。

插件的非凡选择
处理器品质向来是雅马哈数字调音台的主要优势。RIVAGE PM系列提供了全面的插件选择，包括备受欢迎的经典型号。RIVAGE PM系列总共有 50多个插件效果器，充足的处理能力可支持多达256*个复杂插件的同时使用，如Portico 5033或Portico 5043。此外，还有Eventide H3000 Ultra-Harmonizer和带有大量预设选择的全新SP2016混响，以及Dan Dugan自动话筒混音等多款插件。这些来自优秀的第三方厂家的支持造就了一系列原创的雅马哈插件，产品的多功能性和处理能力得到提升，为工程师们带来广泛的创作自由。

* 使用DSP-RX-EX

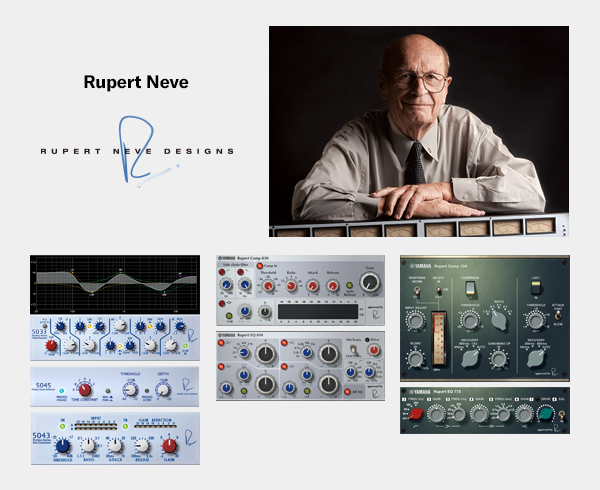

RND Portico 插件
尽管与RND共同开发的SILK处理器模拟是RIVAGE PM系统的重要组成部分，除此之外我们还有很多其他合作开发的产品。除了广受赞誉又名声远播的Portico 5033 EQ和5043处理器外，RIVAGE PM系统还包括易于操作的Rupert Neve Designs（RND）的Portico 5045 Primary Source Enhancer，可有效抑制话筒输入中的背景噪声，提升清晰度，显著增加反馈余地，使其成为教堂、体育场、音乐厅和其他容易产生反馈声的环境中现场扩声的理想工具。

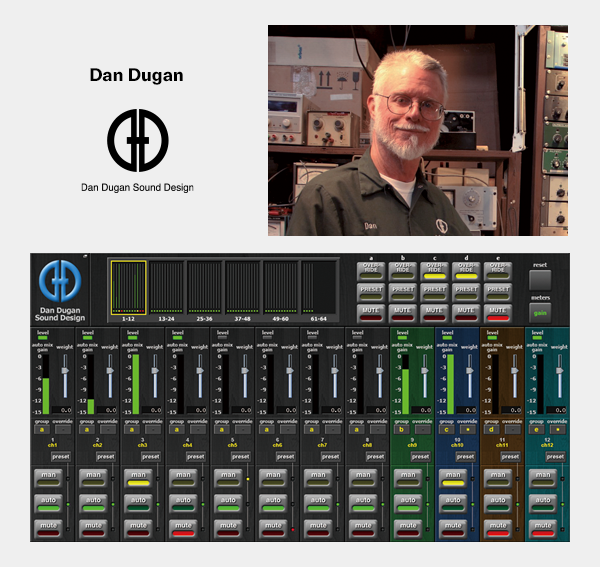

Dan Dugan自动混音器
通过与Dan Dugan Sound Design的深入合作，著名的Dan Dugan自动话筒混音器及其先进的算法已内置到RIVAGE PM系列数字混音系统中。它的设置很简单：只需将处理器插入最多64个通道中，即可自动优化话筒增益分配。自然顺滑的增益控制，如同熟练的音响师正在进行混音一样。该系统还能显著减少反馈和梳状滤波器效果。对于语言类的应用，尤其是没有脚本的情况，自动混音器能够让操作人员集中精力于推子操作以外的细节，以实现始终如一的高质量混音。

Eventide效果器
Eventide在效果器领域可谓是一个传奇。V4.0版本中加入了广受赞誉的 H3000 Ultra-Harmonizer和全新SP2016 Reverb插件，适用于RIVAGE PM系列的所有产品。除了可以编辑以精准定制任何所需效果的全套参数外，SP2016还提供了大量的预设选项，以便快速轻松地调出理想的混响声音。

雅马哈DaNSe噪声抑制器
RIVAGE PM系列拥有一系列强大的雅马哈原装插件，其中包括DaNSe噪声抑制器。“DaNSe”插件可以分析噪声频率特性，并采用 LEARN 功能自动实现最有效的噪声抑制，无需用户进行任何复杂的设置或编程。对于戏剧和音乐剧来说，噪音抑制的优势非常显著，可大幅提高音频清晰度。DaNSe还能有效地抑制空调噪音，以及舞台移动灯中冷却风扇产生的噪音。 它还能减少对舞台上乐器话筒的监听出血，并在广播和体育赛事中抑制人群噪声。它是一种高效、应用广泛的噪声抑制工具。

雅马哈始终专注于数字现场扩声调音台的可操作性，不遗余力地为熟悉使用模拟调音台的工程师们提供可以直观操作的使用界面，同时最大限度地利用数字技术和功能。RIVAGE PM系统将这一理念提升至新高度，将一个已为熟知且高度好评的界面进行扩展，使工程师们能够更高效便捷地获得理想的声音。

精致的操作界面
RIVAGE PM界面中的关键元素是已成为行业标准的雅马哈选定通道（Selected Channel）功能，通过其SEL键即可直接访问所选任何通道的参数。选定通道部分可使用户清晰、直观地控制选定通道的所有参数。全面的按键布局大程度地利用了面板的空间，编码器、按钮、信号指示等按键提高了操作的舒适度，能够适应任何环境或混音使用的需求。 RIVAGE PM系列的控制界面配备了 3 个推子模块，每个模块中包含 12 个推子，用户可以根据使用需求将通道分配到这些推子中。根据调音台的不同，部分或所有推子模块可与位于顶部面板的大触摸显示屏形成联动，带来增强的Centralogic操作环境。垂直延伸的通道条与触摸屏形成天衣无缝地结合，为用户提供直观又带有逻辑性的操控体验。 上述设计除了使用户能以 12 个通道为单位对所有通道进行管理外，还能满足 2 位工程师对不同的通道组进行控制。

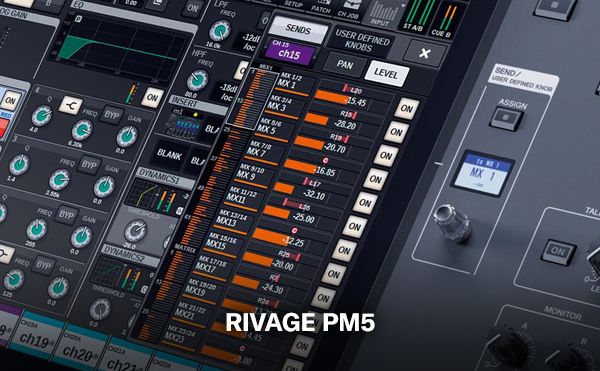

升级的发送操作（RIVAGE PM5/3）
设置发送是几乎所有现场混音流程中的重要部分。除了熟悉的Sends on Fader（推子发送信号）功能外，用户可以通过Send / User Defined（发送/用户定义）旋钮控制发送电平。也可以通过触摸控制调整显示屏面板上出现的发送电平。这种扩展的控制选择范围显著提升了设置和调整发送时的方便性和通用性。

触手可得的布局，优化的可视线

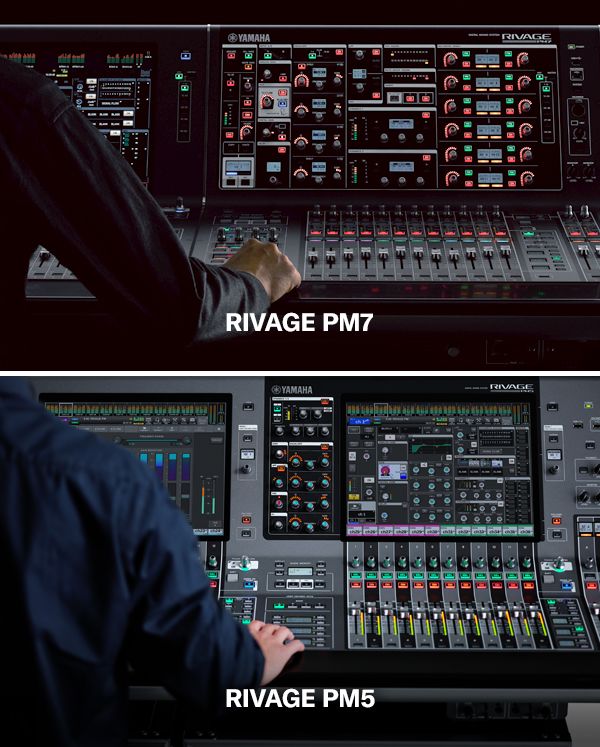

RIVAGE PM系统在控制面板上配备了触摸屏和选定通道功能，可以为工程师提供舒适的可视化体验。这款不断进化的调音台设计还通过改进的视线范围，使工程师能够更广泛、更全面地看到舞台上的动态，从而与表演者建立了更紧密的联系。

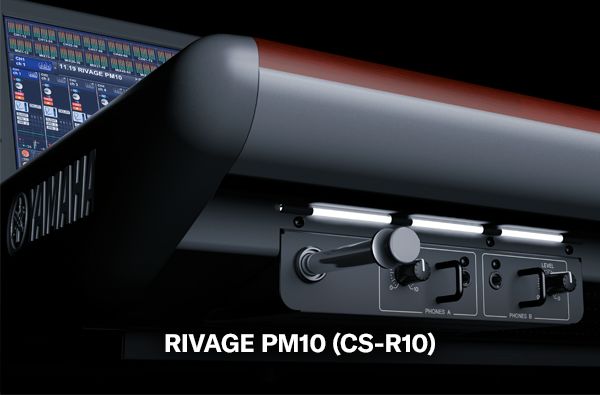

与任何任务匹配的监听部分（RIVAGE PM10/7）
对于现场扩声调音台来说，监听的灵活性是一个重要的标准，它必须适用于广泛的应用。RIVAGE PM10和PM7系统拥有2个监听输出/Cue输出，并可以储存多达8组的监听声源并根据需要选择。除了输出电平的独立控制外，系统同样为监听部分提供了专用的延时和8段全参数EQ调整功能。同时，在EQ调整阶段之前即可插入插件。所有这些特性都为在任何应用场景下创建最佳监听设置提供了所需的灵活性。

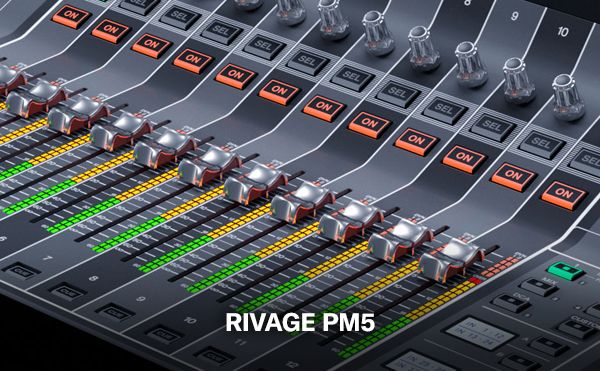

高度可见的推子电平（RIVAGE PM5）
与每个推子相关的电平表也具有清晰的视觉反馈。推子电平表可以显示单声道或立体声电平，或者在用户想查看通道动态时减少增益。推子电平表提供直接的反馈，让用户了解推子操作是如何影响信号，从而使用户实现精确的控制。

不断发展的应用程序正不断提出新的挑战和需求，雅马哈以固件更新的形式提供持续支持，从而使我们的数字调音台、RIVAGE PM系统保持最新状态，并且在业界处于领先。

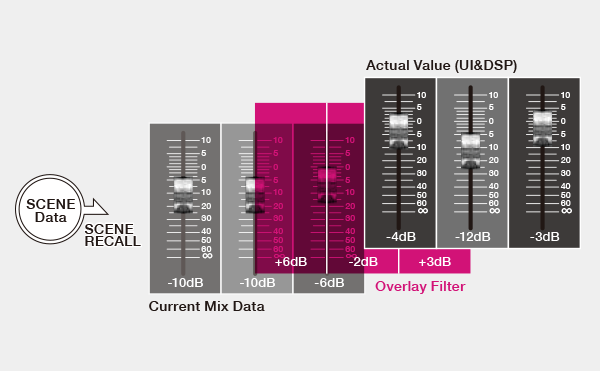

覆盖过滤器提供快速反应
覆盖过滤器可以显著拓展调音台场景记忆功能的实用性。它可以实现独立于场景调用的 “Overlaid” 覆盖功能，允许在当前混音状态下，临时性调整推子偏移量和混音/矩阵母线发送量而不受场景调用影响。例如当演出发生计划外的状况时，覆盖过滤器可以帮助工程师对该通道做出临时性的改变，随后即可迅速恢复到原有的参数设置。覆盖过滤器功能在需要临时性调整以及迅速恢复原有设置的情况下，有巨大的价值。

Theatre模式
Theatre模式可以使4个库中的场景和自定义变更更加便捷，可用于为单独的表演者存储不同的EQ和动态设置。在Theatre模式下，EQ和动态设置不会被存储在调音台的“场景”中，只有库编号会被存储，以便所做的任何调整都将应用于使用同一库的所有场景。

例如，当多个表演者饰演同一角色或必须使用替代者时，可以使用此选项，从而实现更快、更灵活的调音变化来适应不同的角色。

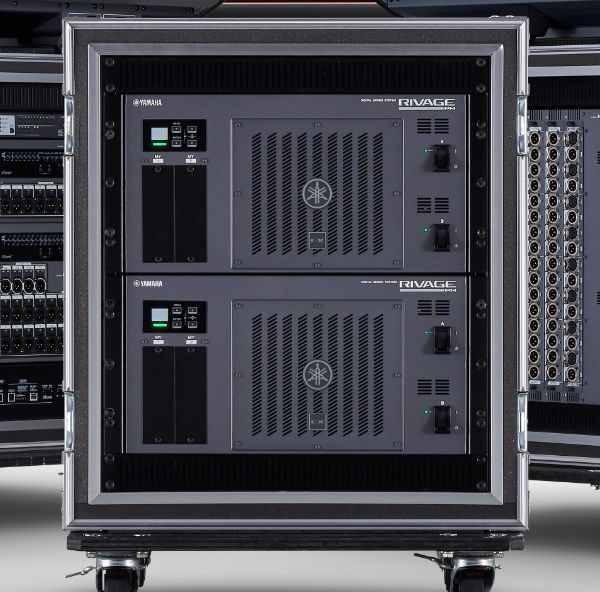

用于故障保护冗余的DSP镜像
DSP镜像允许2个DSP-RX或DSP-RX-EX引擎用于RIVAGE PM10、PM5和PM3系统的故障保护冗余。*如果主DSP引擎出现问题，第二个DSP引擎可以在不中断程序的情况下接管。

* RIVAGE PM7具有内嵌的DSP处理，不支持DSP镜像。

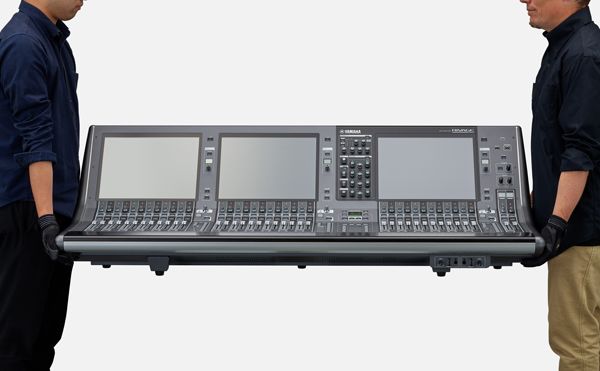

轻质，易于安装和运输（RIVAGE PM5/3）
虽然它性能耐用、功能丰富，并且具有舒适宽广的界面，但RIVAGE PM5/3的质量却非常轻巧。CS-R5仅重42公斤，CS-R3仅重38公斤，两个人就可以轻松地搬运和放置。此类令人惊叹的减重是通过艺术及品质的机械设计和使用轻量但极为耐用的材料而实现。

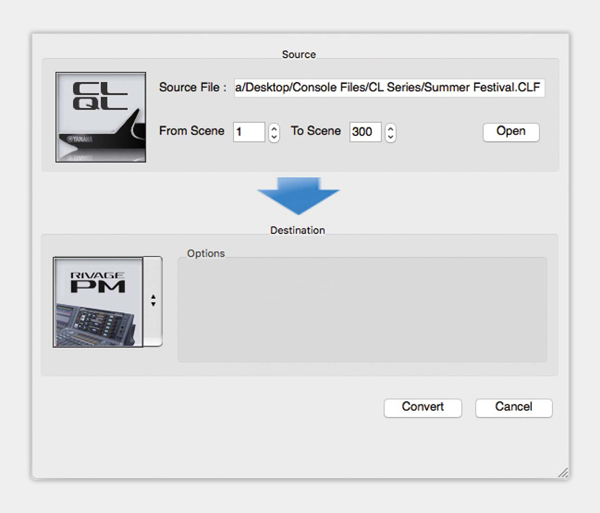

Console File Converter 软件将雅马哈产品聚在一起
Yamaha Console File Converter（雅马哈调音台文件转换器）是一款非常实用的应用软件。用户可以实现RIVAGE PM系列、CL/QL系列、PM5D、M7CL和LS9调音台之间的数据共享，即使使用完全不同的调音台，一台设备中的参数数据也无需彻底重新编程就能复制到另外一台上并使用。

现场录音的两大捷径
专业品质的现场录音能力如今已成为现场扩声调音台不可或缺的一部分。除了方便的两轨录音可录制到USB闪存之外，RIVAGE PM系统还支持通过 Dante 音频网络进行多轨录音，从而满足了用户广泛的录音需求。

USB闪存两轨录音功能可以直接将立体声输出或混音总线输出录制到USB中。存储于USB闪存中的背景音乐或音效也可以通过任意输入通道进行播放。输入和输出通道具有相同的采样转换率，因此用户无需顾虑系统的采样率即可轻松使用录音功能。录音文件可以WAV或MP3等格式进行保存或回放。

通过Dante音频网络，使用安装在电脑中的DAW软件即可进行多轨录音。当在电脑配有Dante Accelerator PCIe音频介面卡的情况下，多达128 个通道（输入和输出）即可以96 kHz的采样率进行高解析度的录音。在使用Dante虚拟声卡的情况下，可以实现64路进/出的录音。

通过该多轨录音功能对排练进行录音，即使在无法召集到演奏者的情况下，工程师也可以对声音进行“虚拟声检查”。在录音和虚拟声检查时，所有通道的输入跳线可以通过一个开关进行切换。录音回放和舞台音源输入亦可进行无缝结合播放。

插件
音质处理向来是雅马哈数字调音台的强项。RIVAGE Pm系列为用户提供了多种选择的插件，包括众多经典型号。RIVAGE PM系列包含50多个插件，强大的处理能力可以满足最多256*个插件同时使用，例如Portico 5033 或者 Portico 5043。此外，还有Eventide H3000 Ultra-Harmonizer和带有大量预设选择的全新SP2016混响，以及Dan Dugan自动话筒混音等多款插件。这些来自优秀的第三方厂家的支持造就了一系列原创的雅马哈插件，产品的多功能性和处理能力得到提升，为工程师们带来广泛的创作自由。
* 与DSP-RX-EX

Rupert EQ 773
Rupert EQ 773是一款模仿由Rupert Neve在20世纪60年代至70年代开发的均衡器，这款均衡器被内置于众多经典的调音台中。该均衡器精准地模仿了这款优秀的EQ，受到全世界众多工程师的喜爱，并在许多历史性的唱片中被使用。这款均衡器具有独特的EQ曲线和丰富的泛音，增益中的细微调节即可为声音表现力带来鲜明的变化和轻盈感。即便是较大的EQ加强也不会使耳朵感到疲劳，仍能使源音乐元件被强调。

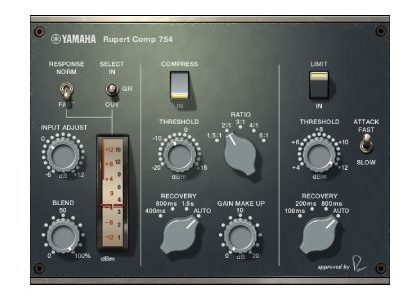

Rupert Comp 754
Rupert Comp 754模仿了Rupert Neve在20世纪60年代至70年代开发的另一款压缩器/限制器，这款均衡器被内置于一系列经典的调音台中。该型号位于母线压缩器根部，是录音室和广播站的标准配置，以顺滑自然的压缩著称，不会削弱到音源的表现力。

Rupert Comp 830
Rupert Comp 830忠实模仿由Rupert Neve在20世纪80年代开发的压缩器，这款均衡器被内置于先进的录音调音台中。除了为起音和释音带来宽广的控制范围外，该压缩器还能在侧链带来EQ和滤波器，为您带来非常宽广的音调塑性范围的可能性，创造出您能够想象到的几乎所有声音。

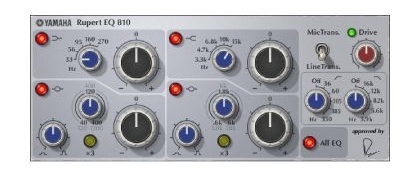

Rupert EQ 810
Rupert EQ 810是Rupert Neve在20世纪80年代开发的均衡器的模仿，这款均衡器被内置于最受尊敬的录音调音台中。该EQ值得关注的部分是无论将其用于提升或削减，所产生的音调变化都非常灵敏有效，易于理解。与Rupert EQ 773的戏剧性声音形成对比，Rupert EQ 810可轻松产生精炼、细致、顺滑的音调变化，同时又带来广泛的控制。这款综合性的EQ能创造出您所期望的声音。

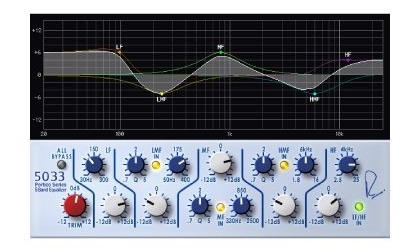

Portico 5033
Portico 5033是Rupert Neve Designs（RND）制造的5段模拟EQ的数字仿真。Portico 5033 EQ继承了1073的优良特性，由Rupert Neve设计，如今已被视为一代经典，可带来灵活的音调控制特性。由Rupert Neve设计的输入/输出变压器采用VCM技术进行建模，即便处于旁通状态，也能带来高品质的声音。

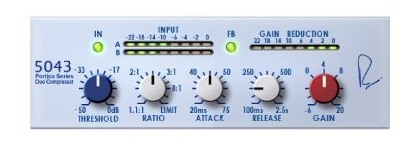

Portico 5043
Portico 5043处理器模仿了由Rupert Neve Designs（RND）开发的模拟压缩器，前身是Portico 5033 EQ。它的最大特征是增益衰减类型可以被切换。您可以在当前的主流FF（正向输送）电路增益衰减以及使用在复古压缩器中的FB（反馈）电路中进行切换，能够根据需要创造出不同的声音特性。

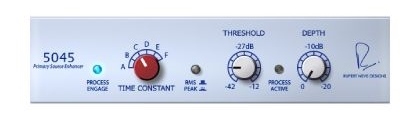

Portico 5045
Rupert Neve Designs（RND）设计的Portico 5045操作简单，可有效抑制话筒输入中的背景噪声，提升清晰度，显著增加反馈余地，使其成为教堂、体育场、音乐厅和其他容易产生反馈声的环境中现场扩声的理想工具。

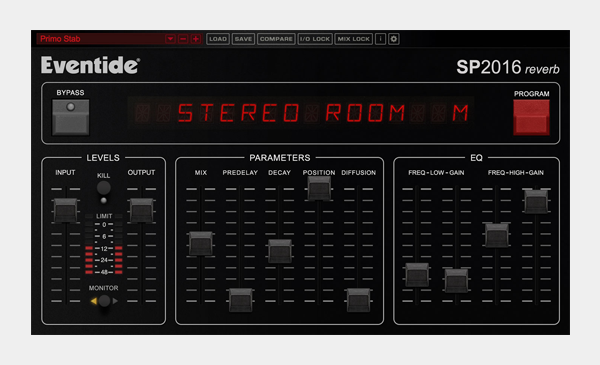

Eventide SP2016
Eventide SP2016 Reverb是Eventide为雅马哈设计的流行插件。

它具有220个预设，可以适应任何场景，非常容易使用。

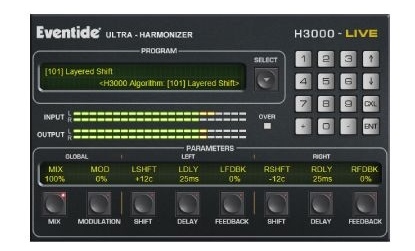

H3000 Live
Eventide H3000 Ultra-Harmonizer具有出色的效果品质，使其成为各地工程师和音乐家的持久之选。H3000 Live可为现场扩声应用带来相同的效果。这款强大的处理器具有音调转变、延迟、混响、调制、过滤和其他模块，可以根据需要结合一个高级的算法，从而传递出非常自然的整体声音。精心制作的预设便于您获得复杂又洪亮的效果，为人声添加丰富的和声或合唱，创造出吉他声与丰富的谐波，也可以带来高品质的延迟和混响。

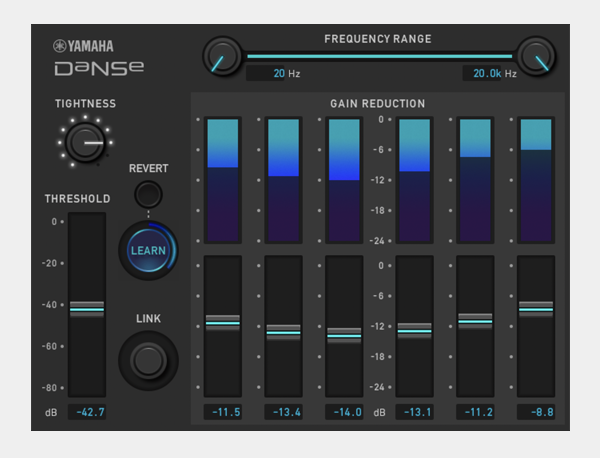

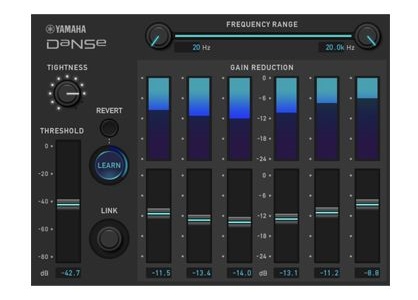

DaNSe
DaNSe是获得由rAVe Publications举办的Best of ISE’s 2019大奖安装类最佳现场调音台奖的插件。它是一款革新型的噪音抑制器，可消除背景噪音，使声音更清晰。

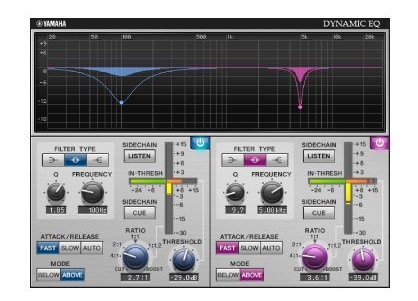

Dynamic EQ
Dynamic EQ具有一个滤波器，通过该滤波器，与EQ相同的频段被输出至侧链，当输入信号电平变化时，EQ增益将相应产生动态的变化。其效果与应用一个压缩器或扩展器至指定频段一样。例如，Dynamic EQ可作为齿音消除器使用，仅当嗞音变得刺耳时，对此频段应用EQ，从而获得自然的声音，避免使原始的声音特征受损。

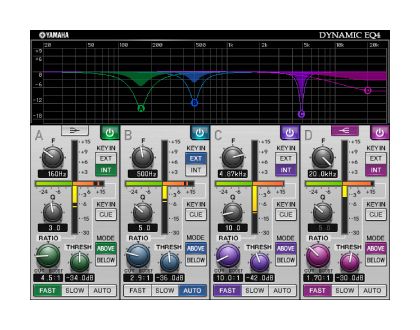

Dynamic EQ4
Dynamic EQ4是一个由2段扩展至4段的动态均衡器。附加的频段带来更为宽广的声音塑形能力，KEY IN源选择功能带来诸多新应用。例如，当应用Dynamic EQ至吉他并且选择人声话筒作为KEY IN源，无论人声从何时进入，吉他的中频范围都会自动微降，从而给人声留出更多空间也使其更为突出。

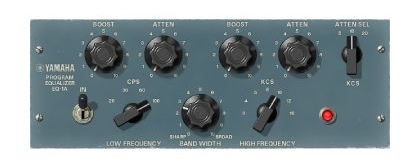

EQ-1A
EQ-1A模仿了被认为是经典被动式EQ的处理器。它具有特殊的操作方式，可为高低两个区域选择可控制的提升和衰减。不同于常见EQ的频率响应为该插件带来独特的声学特色。输入/输出电路和真空管同样为声音带来音乐性的特征，带来平衡性良好的声音。

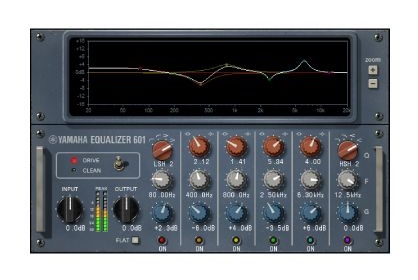

Equalizer601
Equalizer601模仿1970年代的模拟均衡器的特性。它可以通过再现模拟电路独特的失真，创造出一种驱动感。

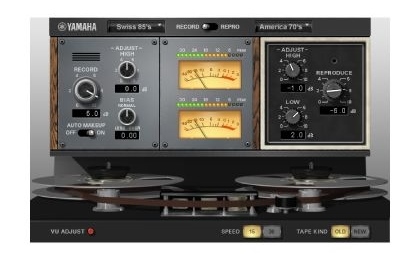

OPENDECK
OPENDECK模仿由开盘录音机类型产生的磁带压缩效果（录音卡带和复制卡带）。可以通过调节参数自定义音质，如磁带、磁带质量、播放速度及更多。

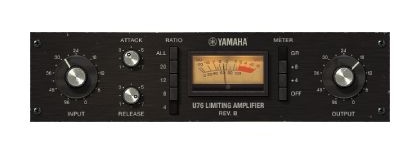

U76
U76是一种模拟多种场合下使用的标准压缩器的处理器。它并非为压缩器的效果器提供常见的阈值参数，而是通过调整输入和输出增益之间的平衡而决定。将RATIO参数设置为“All mode”将带来非常有利的压缩声音，该声音是该插件众所周知的特征。丰富的色彩产生了积极发声的音调特征。

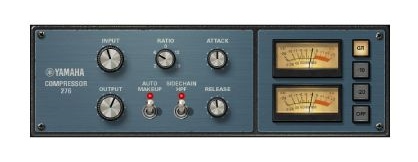

Comp276
Comp276模拟了录音室中广泛使用的模拟压缩器的特性。可以产生一种厚重、坚实的声音，适合鼓或贝斯。

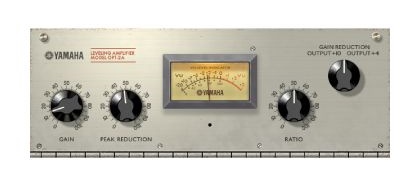

Opt-2A
Opt-2A模拟了备受赞誉的真空光敏电子管压缩器。使用CdS-Cell和EL面板灯光学组件对电平进行控制，产生顺滑的压缩。美丽的高频泛音在由真空管电路创造的温暖失真中产生出了优雅、精妙的声音。

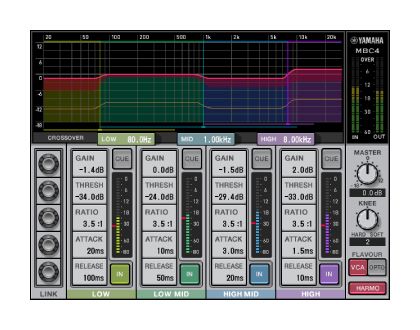

MBC4
该高品质4段压缩器采用了VCM技术，具有出色的可操作性和可视性的GUI。模拟压缩器音乐行为的所有优点都融入于MBC4的增益复位电路之中，在保留原始声音整体感觉的同时可以进行顺滑的动态控制。也可通过图形显示在视觉上对声音感觉进行操控。

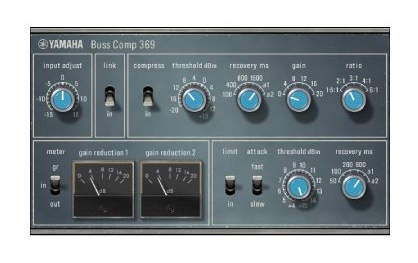

Buss Comp 369
Buss Comp 369模仿1980年代广泛应用在录音棚和广播电台的一种标准总线压缩器。它能产生平滑和自然的压缩，这种压缩不会干扰原始信号源的细微差别，与富有侵略性的U76压缩形成鲜明的对比。Buss Comp 369包含一个压缩器和一个限制器，您可以单独使用或组合使用。音频输入和输出转换器能够产生浑厚的色彩，同时离散式的A级电路也建模于其中，为声音增添了深邃感和统一感。

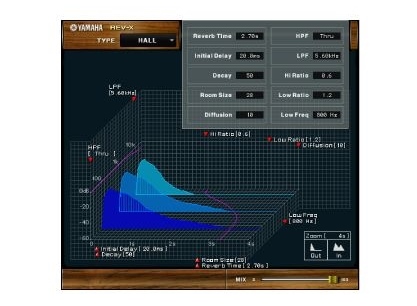

REV-X
REV-X是一个混响算法，可提供高密度、丰富的混响音质，衰减平滑，分散度和深度一起配合以加强原始声。可以从三种效果程序中选择其一，匹配现场环境或创作意图：REV-X Hall、REV-X Room和REV-X Plate。

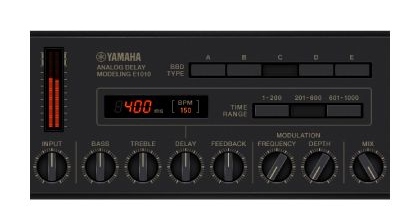

ANALOG DELAY
该延迟效果是基于1970年发布的Yamaha E1010模拟延迟，稍加改进后将其引入了现代的应用中。 它能带来同样深邃、真实的回声，这曾是原有E1010中使用的BBD模拟延迟的特性之一。您可以为厚重的合唱声添加调制。也可进一步提升多样性，可以选择原有E1010中不具备的BBD声音，从而使声音特性的范围既清澈准确又独具温暖。

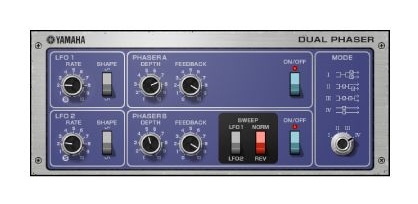

Dual Phaser
Dual Phaser重现了20世纪70年代开发的复古移相器。2个移相器、2个LFO和4个可选模式带来广泛的效果变化。

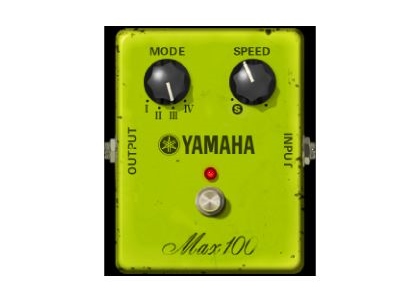

Max100
Max100可以重现20世纪70年代后半段经典移相器的效果，该移相器至今仍广受欢迎。仅通过四个模式和一个速度旋钮，能够创造出各种独特的移相声音。

Vintage Phaser
该移相器为声音塑形提供高度的灵活性，且不是任何特定模型的模拟。具有4/6/8/10/12/16级别和两个不同的模式，能够作为各种类型的移相器。Vintage Phaser能为声音带来速度、中央频率、深度、反馈和颜色设置等效果控制。

组件

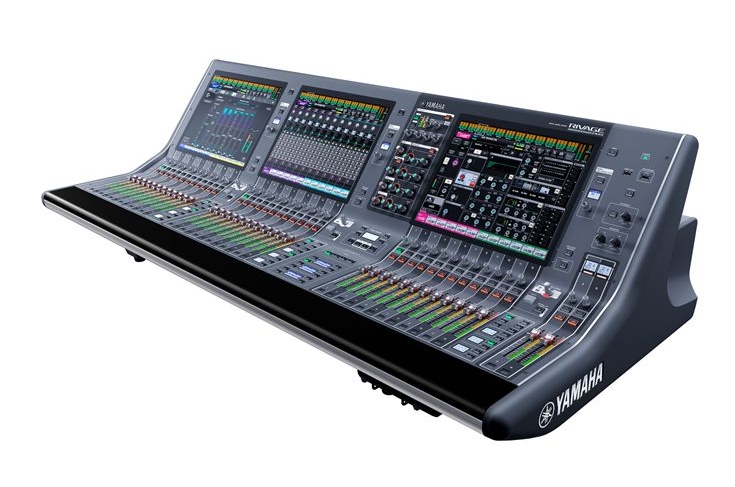

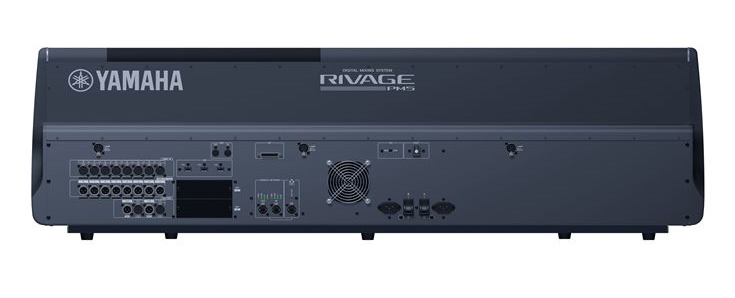

CS-R5 控制界面
CS-R5控制界面是RIVAGE PM5系统的核心组件，具有96khz的处理能力。调音台具有3个触摸屏和3个bay（每个由12个推子组成），可实现灵活的设置和配置。触摸屏的位置更靠近用户，用户可更容易地触及屏幕。轻质的CS-R5仅重42kg。
显示屏：15"触摸屏 x 3
推子：38（12+12+12+2）
选定通道部分：动态处理器、GAIN、HPF、EQ、PAN、功能旋钮
自定义推子库：每个bay 6 x 2
用户自定义键：12 x 4 个库
发送/用户自定义旋钮：3（4 x 4 个库可被分配）
触摸旋钮：3
模拟输入/输出：8进/8出
卡槽：2个MY卡槽
AES/EBU：4进/4出（带SRC）
端口：GPI（ 8进/8出）、 MIDI进/出、 5 USB（其中之一为双轨录音提供）
供电：内置双冗余供电
功耗：300W
尺寸（宽×高×深）：1,444 x 414 x 643mm (56.9" x 16.2" x 25.3")
净重：42 kg（92.6 lbs）

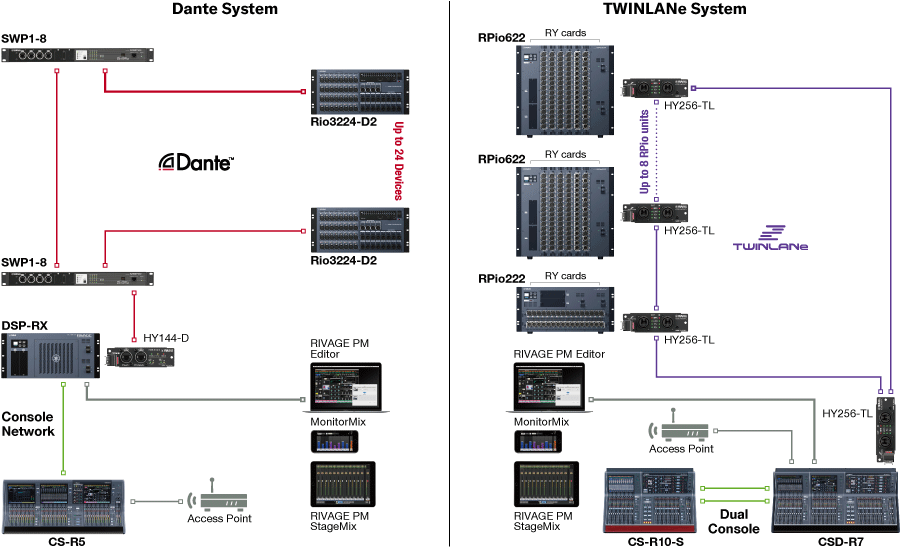

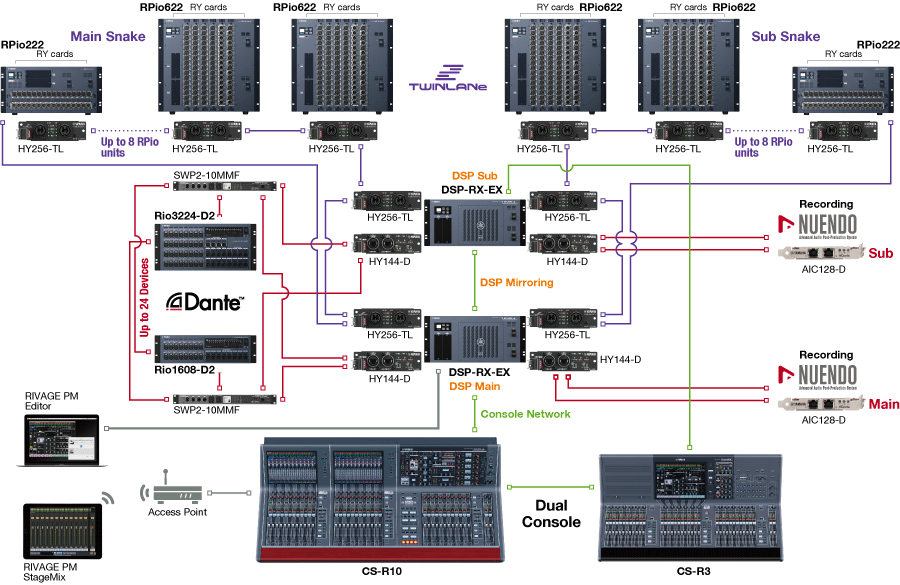

系统范例1
雅马哈为RIVAGE PM系列的输入和输出提供两种高性能I/O机架单元，每种都具有不同音频网络的兼容性。DSP-RX/DSP-RX-EX DSP引擎或CSD-R7控制界面可分别安装一个TWINLANe或支持Dante的HY卡，用于与RPio622/RPio222或Rio3224-D2/Rio1608-D2 I/O机架一同使用。最多可将8个RPio622/RPio222单元连接到TWINLANe卡，或最多可通过Dante网络连接包括Rio3224-D2/Rio1608-D2单元在内的24个Dante设备。最初为RIVAGE PM10设计的CS-R10-S控制界面也可与RIVAGE PM7系统连接使用，作为副控制台来完成推子扩展及/或多用户操控等工作。



系统范例2
在RIVAGE PM系统中，每个DSP引擎可分别安装一个TWINLANe或支持Dante的HY卡，用于与RPio622/RPio222或Rio3224-D2/Rio1608-D2 I/O机架一同使用。最多可将8个RPio622/RPio222单元连接到TWINLANe卡，或最多可通过Dante网络连接包括Rio3224-D2/Rio1608-D2单元在内的24个Dante设备。最初为RIVAGE PM3设计的CS-R3控制界面也可与其他RIVAGE PM系统连接使用，作为副控制台来完成推子扩展及/或多用户操控等工作。
