VC-1-SC
具有帧同步的上/下/交叉扫描转换器至/自 SDI/HDMI
Roland 的新型视频转换器满足了现场/后期制作以及已安装系统对高质量、无损视频和音频转换器的需求。这些产品包括Roland VC-1-HS（HDMI 至 SDI）、VC-1-SH （SDI 至 HDMI）、VC-1-DL（具有音频/视频延迟和帧同步的双向 SDI/HDMI）和 VC-1-SC （上/下/交叉扫描转换器至/自 SDI/HDMI）。

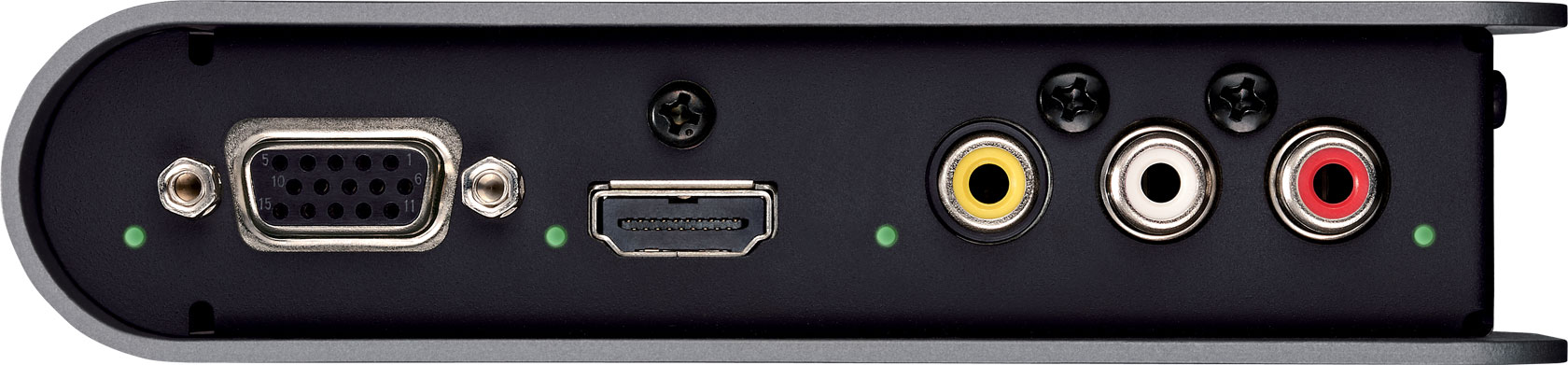

输入接口
SDI 接口：BNC 型 x 1（与 SDI Out 接口结合使用）
信号标准：SMPTE 424M (SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
HDMI 接口：A 型（19 引脚）x 1
信号标准：HDMI HDCP 支持（当应用 输入信号使用HDCP加密时，信号无法从SDI OUT 接口输出）
RGB/Component 接口：HD DB-15 型 x 1
信号电平：1.0Vp-p（Y 信号）、0.7Vp-p（R/G/B/Pb/Pr 信号）、5VTTL（H/V 信号）
阻抗：75 欧姆
复合 接口：BNC 型 x 1
信号电平：1.0 Vp-p（Y 信号）、0.286 V-p（C 信号 (NTSC)）、0.3 V-p（C 信号 (PAL)）
阻抗：75 欧姆
模拟 音频接口：RCA 耳机型 x 1 对 (L/R)（与模拟音频输出接口结合使用）
输入电平：-6dBV
最大输入电平：+6dBV
阻抗：22 k 欧姆
基准 接口：BNC 型 x 1
阻抗：75 欧姆
信号格式：黑场、双电平、三电平

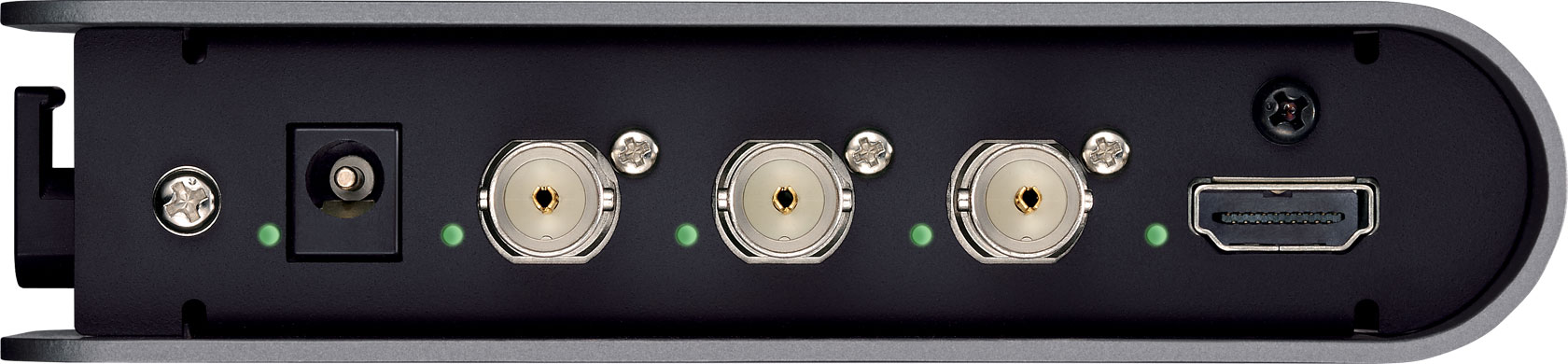

输出接口
SDI 接口：BNC 型 x 2（一个与 SDI In 接口结合使用）
信号标准：SMPTE 424M (SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
HDMI 接口：A 型（19 引脚）x 1
信号标准：支持HDMI HDCP
模拟音频 接口：RCA 耳机型 x 1 对 (L/R)（与模拟音频输入接口结合使用）
输入电平：-6dBV
最大输出电平：+6dBV
阻抗：2.2 k 欧姆
格式
SDI 接口：BNC 型 x 1（与 SDI Out 接口结合使用）
信号标准：SMPTE 424M (SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
视频格式：1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1920x1080/30PsF/29.97PsF/25PsF/24PsF/23.98PsF（符合 SMPTE 274M）
1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p（符合 SMPTE 296M）
720x480/59.94i、720x576/50i（符合 ITU-R BT.601-5）
颜色格式：10 bit YCC 4:2:2
音频格式：线性 PCM，24 bit，48 kHz，16 ch（符合 SMPTE 299M、SMPTE 272M-C）
*启用帧同步器后，HDMI 的 CH 3-8 和 SDI 音频输出的 CH 3-16 不可用。
HDMI 视频格式：1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p
720x480/59.94p/59.94i、720x576/50p/50i（符合 CEA-861-E）
PC 格式：640x480/60/72/75/85Hz、800x600/56/60/72/75/85Hz、1024x768/60/70/75/85Hz、1280x768/60/75/85/Hz、1360x768/60Hz、1152x864/75Hz、1400x900/60/75/85Hz、1280x960/60/85Hz、1280x1024/60/75/85Hz、1400x1050/60/75Hz、1680x1050/60Hz、1600x1200/60Hz、1920x1200/60Hz 降低消隐（符合 VESA DMT 版本 1.0 修订版 11）
颜色格式：10 bit YCC 4:2:2、8 bit YCC 4:4:4、8 bit RGB 4:4:4
音频格式：线性 PCM，24 bit，48 kHz，8 ch
RGB/Component视频 格式：1920x1080/60p/59.94p/50p/60i/59.94i/50i/24PsF/23.98PsF（符合 SMPTE 274M）
1280x720/60p/59.94p/50p（符合 SMPTE 296M）
720x480/59.94p/59.94i、720x576/50p/50i
PC 格式：640x480/60/72/75/85Hz、800x600/56/60/72/75/85Hz、1024x768/60/70/75/85Hz、1280x720/60Hz、1280x768/60/75/85/Hz、1360x768/60Hz、1152x864/75Hz、1400x900/60/75/85Hz、1280x960/60/85Hz、1280x1024/60/75/85Hz、1400x1050/60/75Hz、1680x1050/60Hz、1600x1200/60Hz、1920x1080/60Hz、1920x1200/60Hz 降低消隐（符合 VESA DMT 版本 1.0 修订版 11）
复合 视频格式：NTSC、PAL

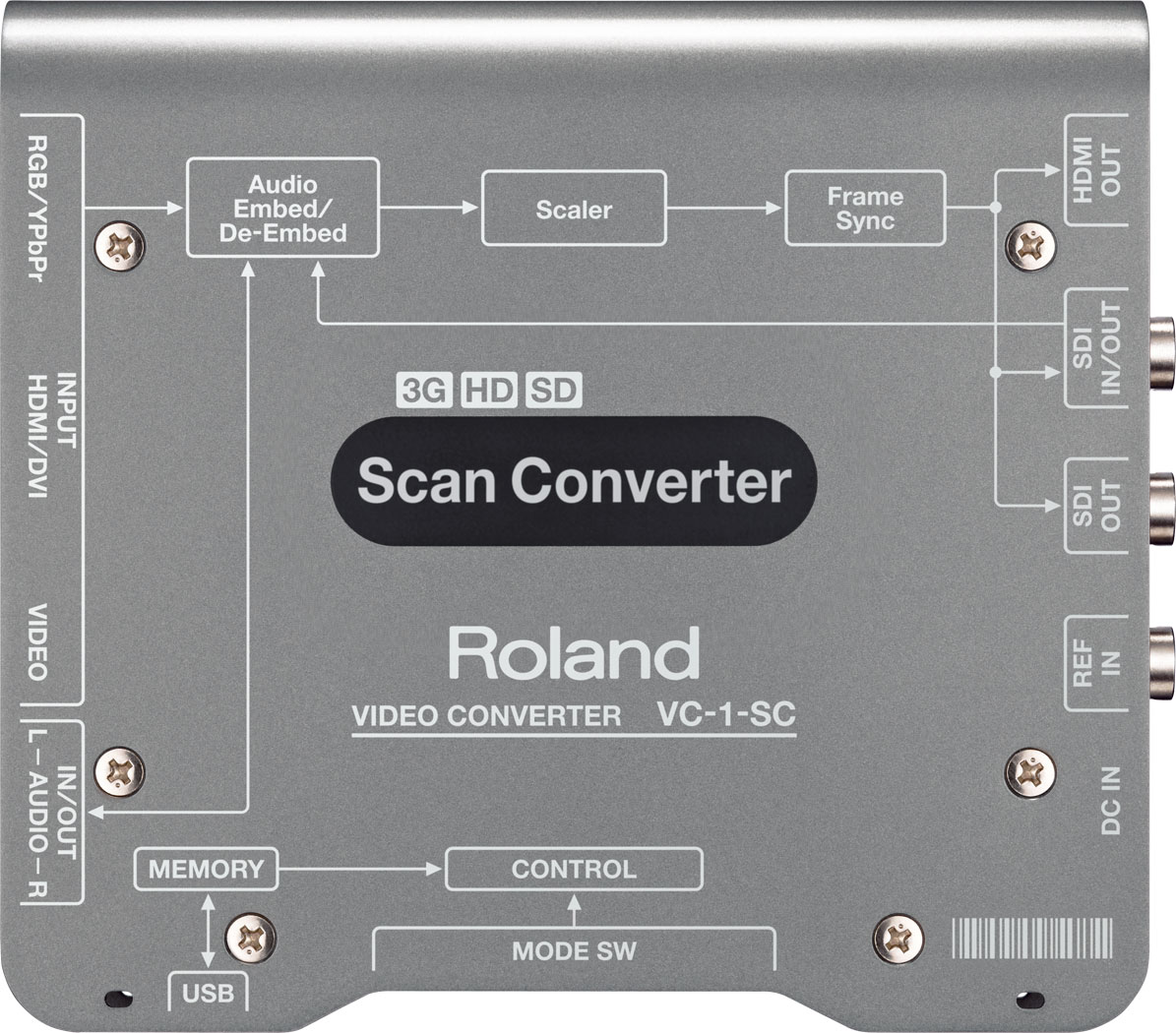

处理
音频嵌入/去嵌入 2ch
帧同步器 检测到基准信号时，帧同步被激活。启用帧同步器后，HDMI 的 CH 3-8 和 SDI 音频输出的 CH 3-16 不可用。
分辨率转换 可选 Full/LetterBox/Crop/Dot-by-Dot 类型
帧率转换 跳帧/重复帧类型
其他
USBUSB B 型（高速 USB）x 1
电源DC 9 V（电源适配器）
工作温度+0 至 +40 摄氏度
配件
电源适配器、电源线、4 个橡胶垫、用户手册
尺寸和重量
宽150 mm深130 mm高30 mm重500 g
