VC-1-HS HDMI 至 SDI 视频转换器
视频和音频信号从 HDMI 输入到 SDI 输出的转换
Roland 的新型视频转换器满足了现场/后期制作以及已安装系统对高质量、无损视频和音频转换器的需求。这些产品包括 Roland VC-1-HS (HDMI 至 SDI), VC-1-SH (SDI 至 HDMI), VC-1-DL (具有音频/视频延迟和帧同步的双向 SDI/HDMI)和VC-1-SC (上/下/交叉扫描转换器至/自 SDI/HDMI)。
VC-1-HS
HDMI 至 SDI 转换
无损图像转换
3G（A 级和 B 级）/HD/SD SDI
支持HDCP
VC-1 RCS、PC/MAC 控制应用程序
可选嵌入/解嵌音频通道
VC-1 视频转换器系列
VC-1 视频转换器系列通过保持具有复色黑和超级白的原始信号的视频特性来提供理想的影像质量。有时在其他视频转换器中没有隔行扫描伪像或其他转换和信号错误。此外，VC-1 系列还具有板载重新计时器，可补偿长距离传输的 SDI 信号衰减。而且，VC-1 系列还支持 A 级 和 B 级 3G-SDI，使您可以连接各种更高质量的 SDI 信号源。
VC-1 系列符合 HDCP 标准，可以转换或传递除任何 SDI 输出之外的 HDCP 信号。此外，VC-1-DL 还可以使 HDCP 信号延迟。通过可选择的音频嵌入和解嵌功能，可让您将不同的音频源路由到视频设备或从视频设备进行路由。支持数字 AES/EBU 输入和输出信号，确保可通过信号流保持高质量的音频信号。

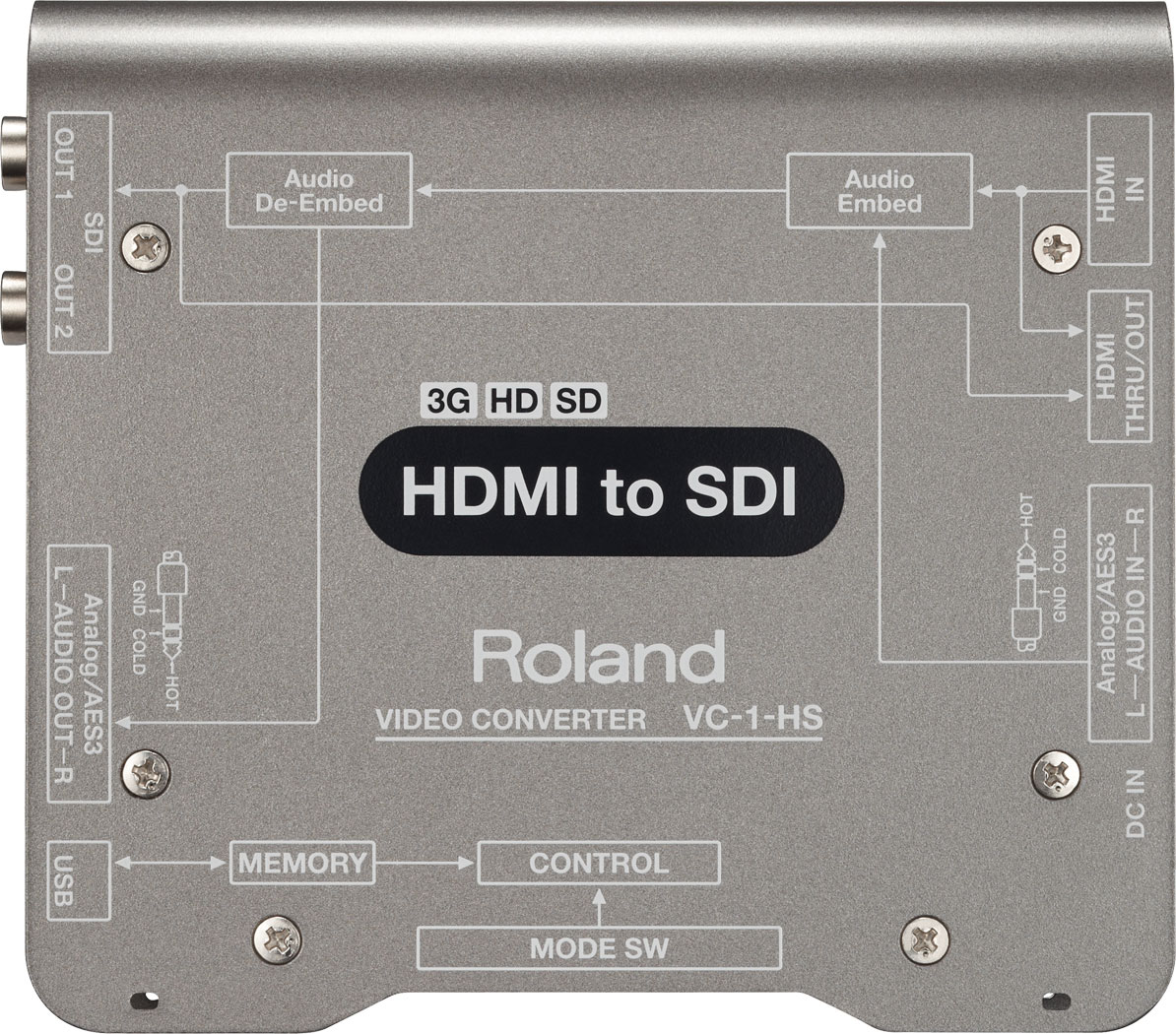

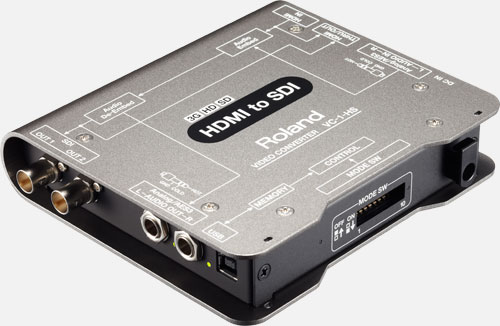

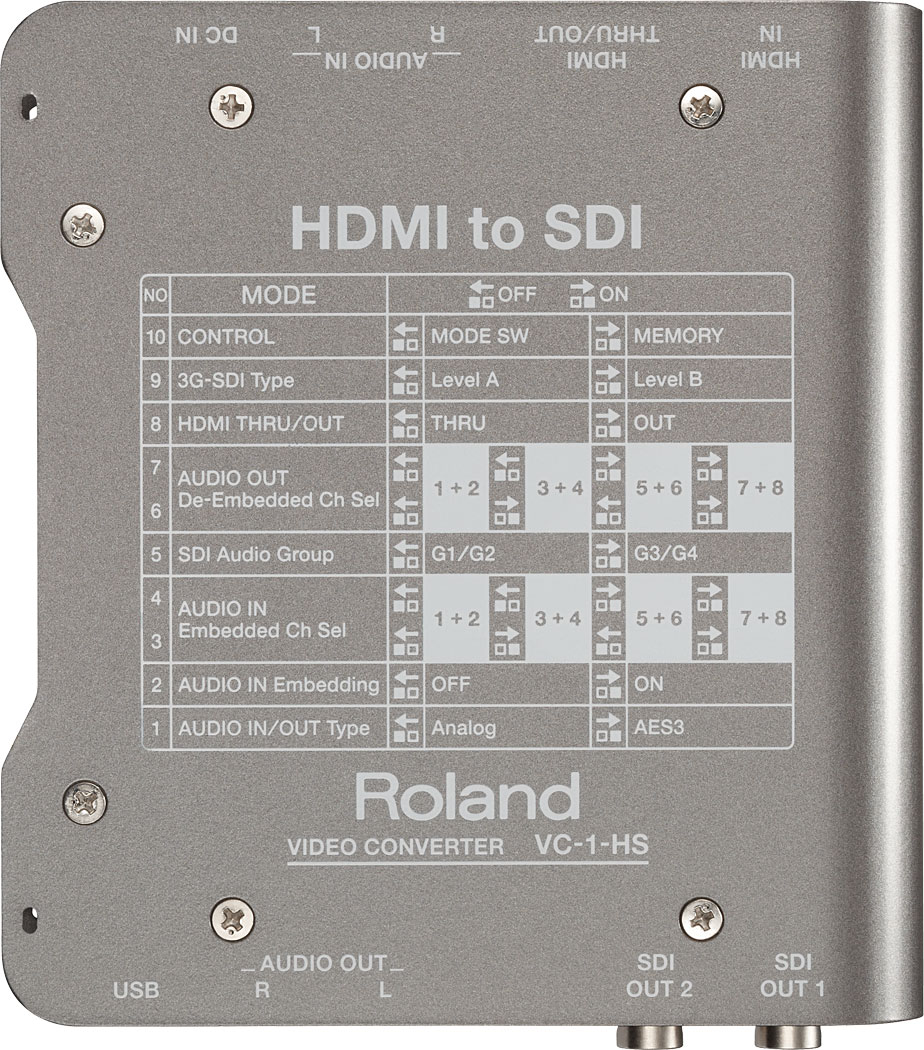

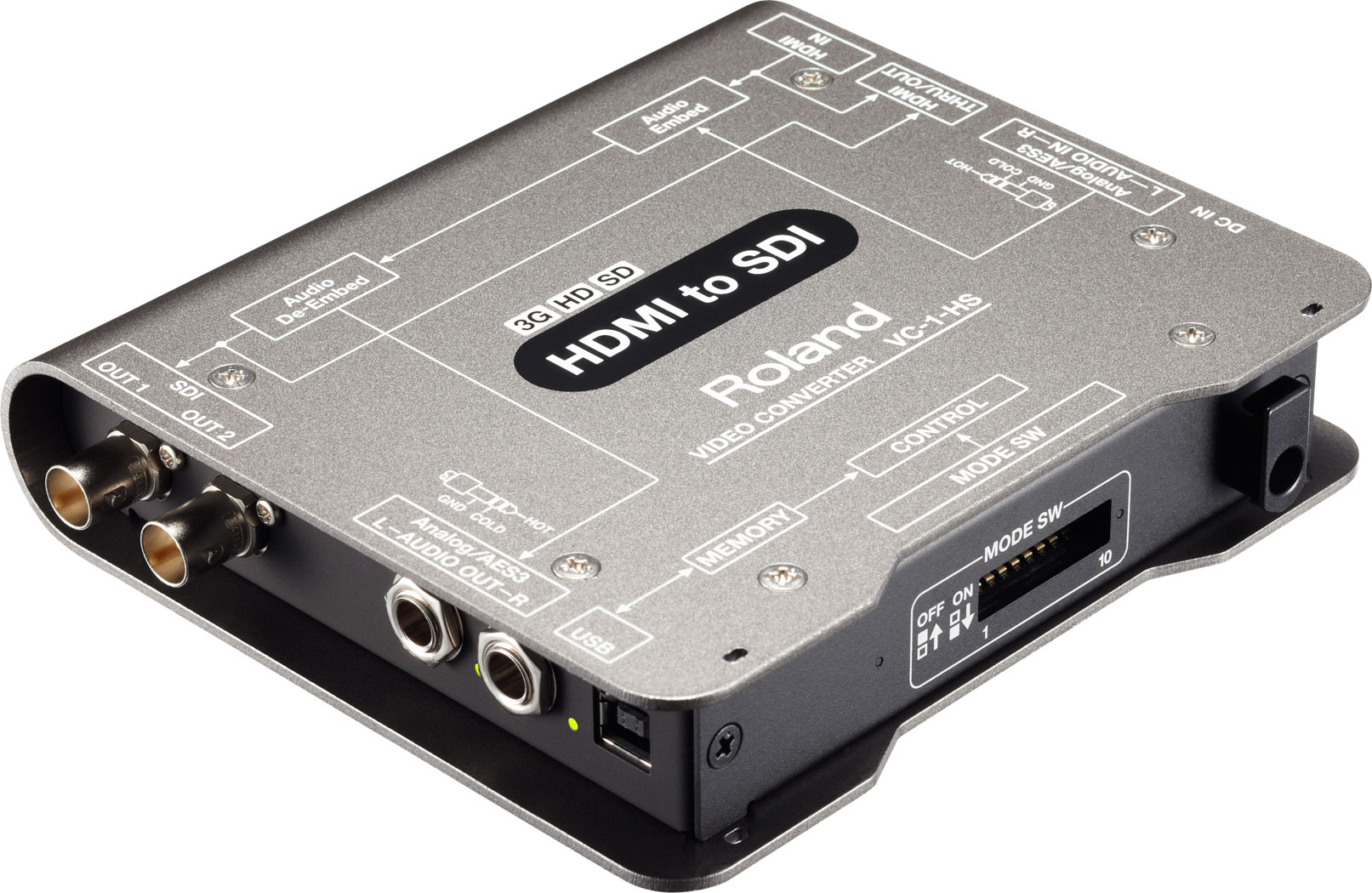

Roland VC-1-HS
越来越多的 HDMI 摄像机正在用于现场制作。VC-1-HS 可将音频从 HDMI 转换、扩展和嵌入到 SDI。当希望在调音台上将 SDI 信号用于摄相机输入时，此转换器特别适用于 Roland V-1600HD 和 V-800HD多格式视频调音台。

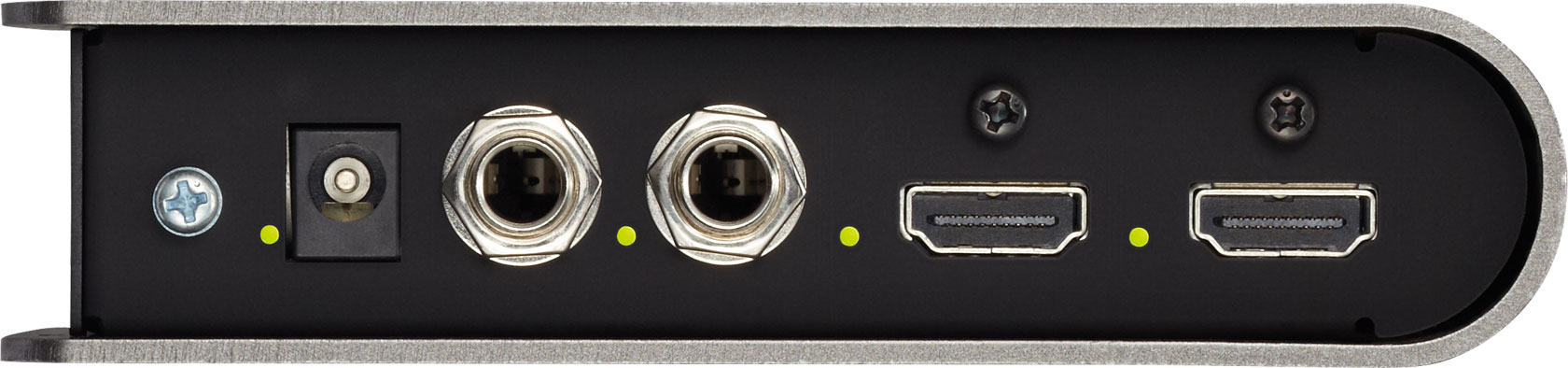

输入
HDMIA 型（19 引脚）x 1
模拟音频接口6.35mm TRS 耳机型（均衡）x 1 对 (L/R)
数字音频接口6.35mm TRS 耳机型（均衡）x 1（与模拟音频 R 声道接口结合使用）
处理音频嵌入、音频解嵌

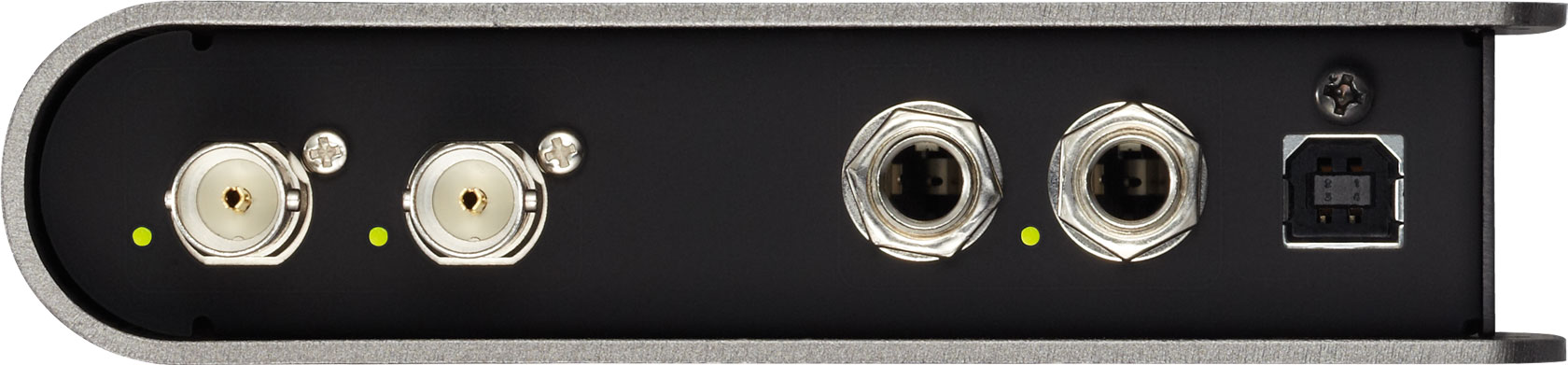

输出
SDI 接口BNC 型 x 2
HDMI 接口A 型（19 引脚）x 1 (Thru/Out)
模拟音频接口6.35mm TRS 耳机型（均衡）x 1 对 (L/R)
数字音频接口6.35mm TRS 耳机型（均衡）x 1（与模拟音频 R 声道接口结合使用）
输入/输出格式
SDI 输入信号标准SMPTE 424M (SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
SDI 输入视频格式1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（符合 SMPTE 274M）、1280x720/60p/59.94p/50p/30p/29.97p/25p（符合 SMPTE 296M）、720x487/59.94i、720x576/50i（符合 ITU-R BT.601-5）
音频格式线性 PCM，24 bit，48 kHz，16 ch *1（符合 SMPTE 299M、SMPTE 272M-C）
HDMI 输入视频格式1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i（符合 CEA-861-E）
HDMI 输入音频格式线性 PCM，24 bit，48 kHz，8 ch
SDI 输出信号标准SMPTE 424M (SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
SDI 输出视频格式1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（符合 SMPTE 274M）、1280x720/60p/59.94p/50p/30p/29.97p/25p（符合 SMPTE 296M）、720x487/59.94i、720x576/50i（符合 ITU-R BT.601-5）
SDI 输出音频格式线性 PCM，24 bit，48 kHz，16 ch *1（符合 SMPTE 299M、SMPTE 272M-C）
HDMI 输出视频格式1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i（符合 CEA-861-E）
HDMI 输出音频格式线性 PCM，24 bit，48 kHz，8 ch
音频输入/输出
模拟音频输入电平+4dBu
模拟音频最大输入电平+24dBu
模拟音频输入阻抗110 欧姆
模拟音频输出电平+4dBu
模拟音频输出阻抗600 欧姆
数字音频输出信号格式AES3，16/24 bit，32/48 kHz，2 通道
数字音频输出阻抗110 欧姆
其他
USB 接口USB B 型（高速 USB）x 1
电源DC 9V
功耗8W
工作温度+0 到 +40 摄氏度
配件
电源适配器、电源线、4 个橡胶垫、用户手册
尺寸和重量
宽150 mm深130 mm高30 mm重500 g
