XS-1HD多格式矩阵切换台
多用途紧凑型切换台，具有多屏幕输出和视频合成功能。
多格式矩阵切换台，内置支持全高清的缩放器。
主要特点
台式矩阵切换台，宽度与 13 英寸笔记本电脑相同，配备有 4 个 HDMI 输入和输出接口
高品质 4:4:4/10 位处理能力，分辨率支持高达 WUXGA/1080p
所有输入上都具有帧同步器和缩放器
三种操作模式：矩阵模式可将 4 个源切换到任意 4 个输出
切换台模式可进行画中画、抠像合成和不同格式的融合转换
多画面分割模式支持多达三层叠加窗口的画中画
内置 8 通道数字调音台，可处理来自 4 个 HDMI 信号和立体声模拟输入的音频
内置 EDID 模拟器，符合 HDCP 标准
可从 U 盘加载静止图像
应用场景与连接示例连接
现场活动
XS-1HD 非常适用于支持涉及各种视频信号的现场活动制作。每个输入上都配有高品质缩放器，可进行快速设置。因为只有 13 英寸笔记本电脑那么宽，因此，即使在局促的工作环境中，也能够实时操作 XS-1HD。
矩阵模式
展示
XS-1HD 可切换来自多达 4 个信号源（如摄像机、电脑或媒体播放器）的视频，并将其自如地分配到 LCD 显示屏或投影仪。每个输入上都有一个内置缩放器，意味着即使输入的视频信号格式不同，也可以调整位置或缩放。由于 EDID 模拟器是内置的，因此，可以将正确的分辨率从电脑发送到切换台。您可以在活动进行期间或适当情况下调用以前保存的预设存储器，从而可以立即更改发送到任何显示屏的内容。
矩阵模式/切换台模式
舞台表演/会议
矩阵模式下，可以切换到总共 4 个输出目标，如主屏、第二显示屏、演职人员的监视器和提供常规信息的数字信号。当操作人员需要多视角预览、画中画、抠像合成和融合转换等传统实时切换功能时，切换台模式就变得非常便利。
会议室/宴会厅/会议厅
XS-1HD 非常适用于使用多个输出目标来显示视频的宴会场所、大厅、剧院或在线学习工作室。对于需要集成视频切换台、音频混音器和控制面板的复杂应用场景，只需使用 XS-1HD 即可实现。由于可以存储设置，因此，即使是复杂的设置也可以立即调用。使用 RS-232 控制端口，可将第三方控制系统轻松添加到 XS-1HD。
矩阵模式

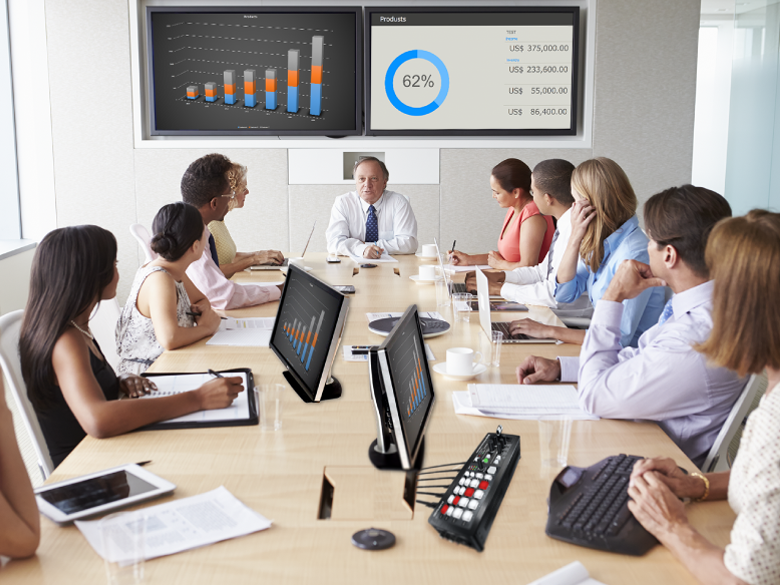

具有多个显示屏的会议室
内置的缩放器和多种操作模式，使其适用于多种活动场所，因为它能够处理不断变化的输入信号源类型和分辨率，并轻松适应不同的输出目标要求。符合 HDCP 标准，因此，当客户想要从蓝光盘或智能手机上播放受 HDCP 保护的 HDMI 信号时，它是不可或缺的工具。可从 U 盘加载静止图像，非常适合便捷地显示徽标。
分割模式 切换台模式
在现有显示屏上显示多个图像
通过在一个屏幕上显示多个图像（如 PowerPoint、视频或电视会议），可以免去在图像之前进行切换的麻烦。这种方式在比较来自多个演播人员的信息时也很方便。
XS-1HD 提供了分割模式，最多可并排显示 4 个图像。由于可以通过触摸来切换屏幕布局，因此，即使不熟悉设备操作的人员也可以轻松使用。

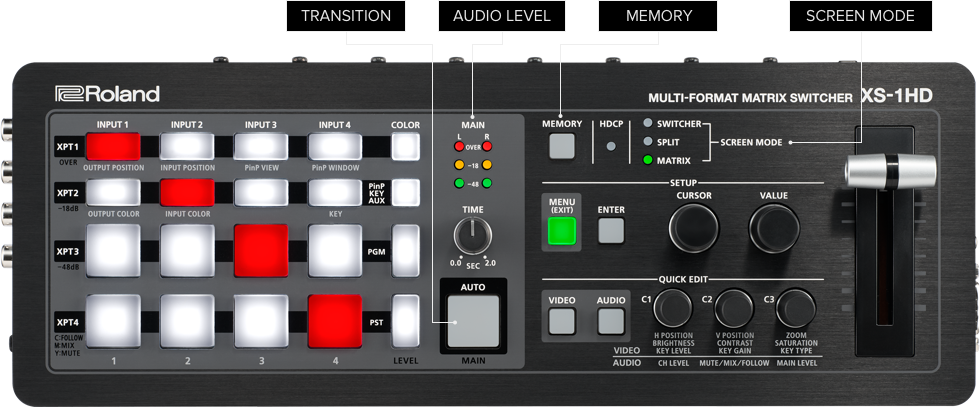

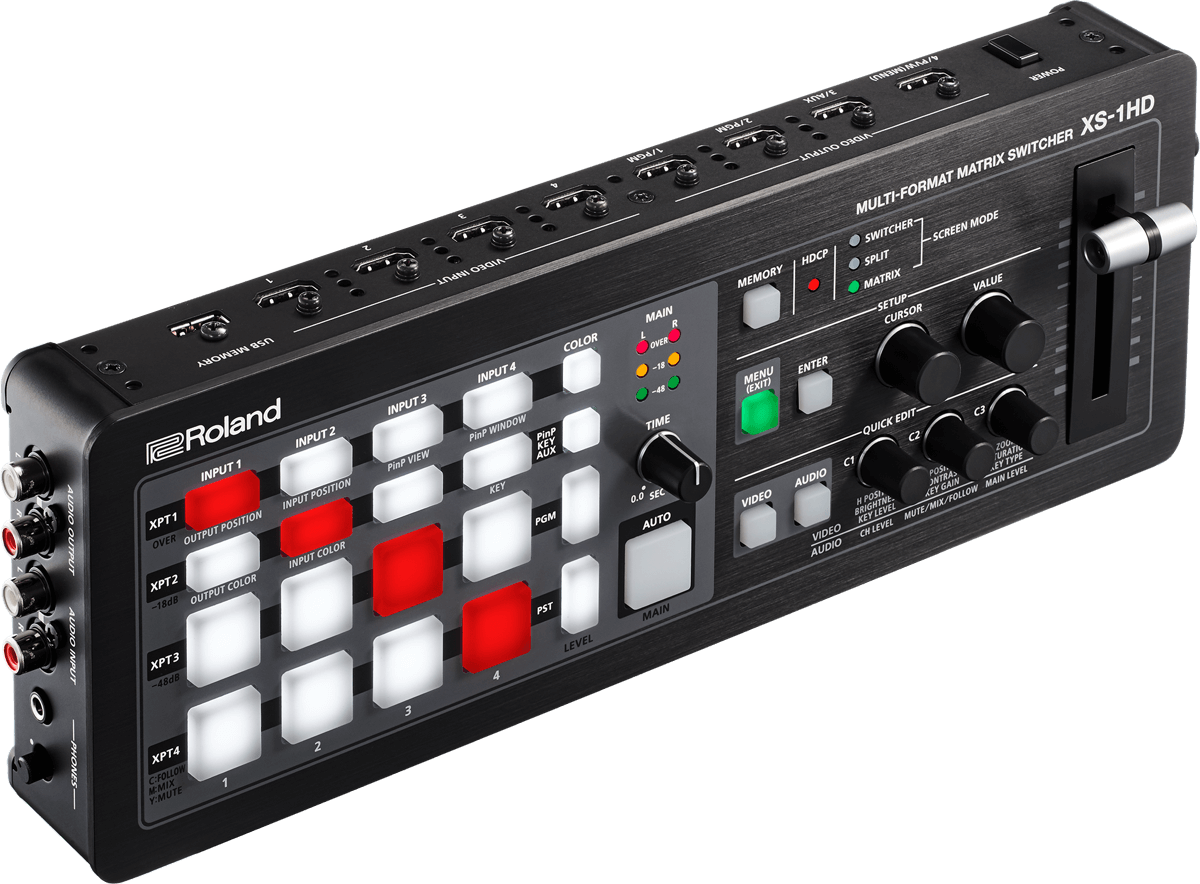

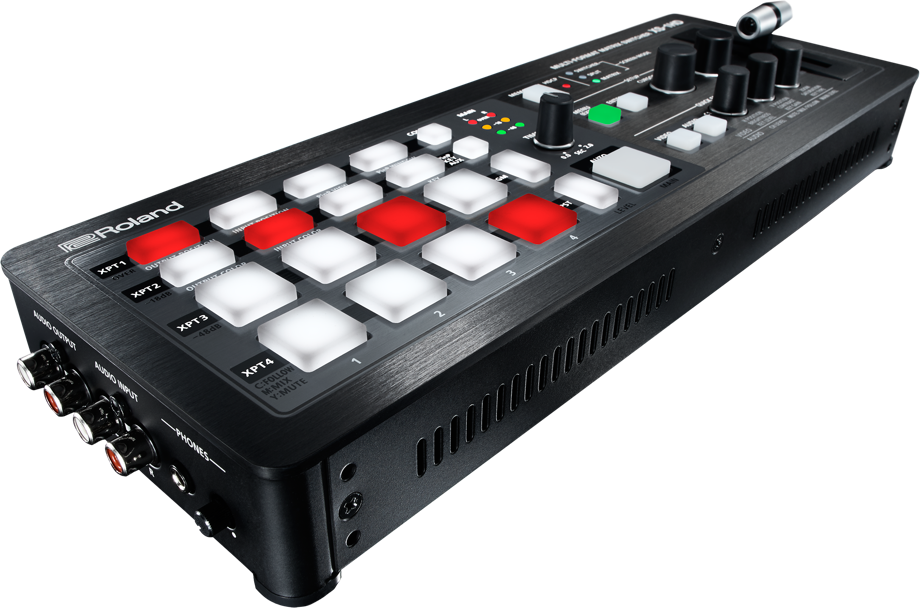

面板布局
尽管 XS-1HD 体积小巧，但功能强大，只需使用操作面板即可操作。由于 HDMI 输入/输出和控件都集成到了一个小机身中，因此，方便在各种环境下使用，例如，小桌子、讲台，或者媒体车。

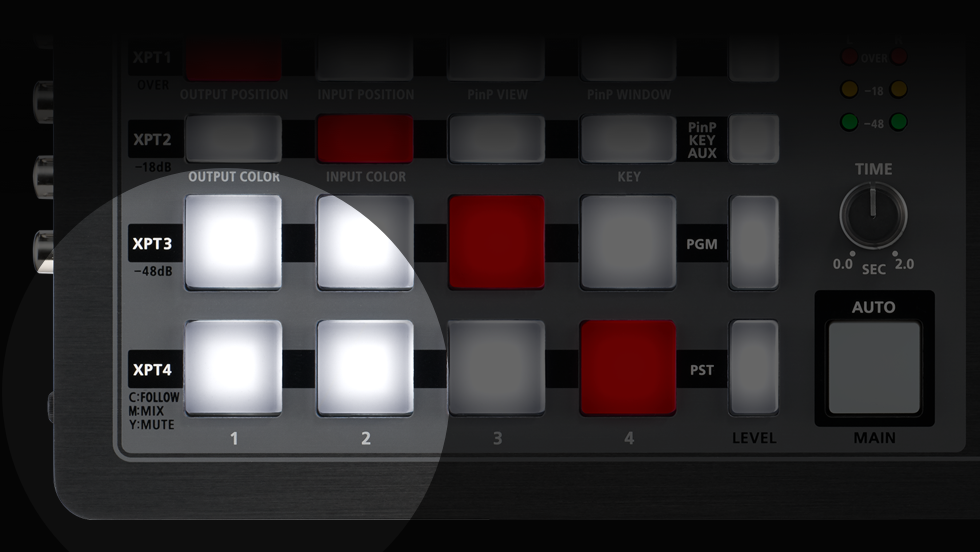

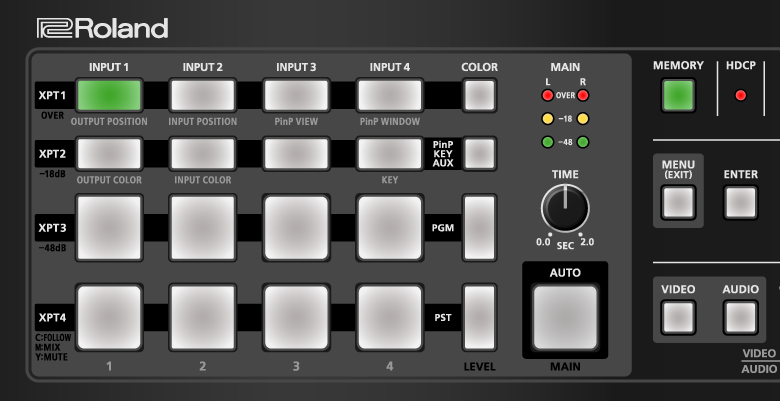

交叉点按钮
这些按钮可用于为每个输出选择输入频道。竖列对应输入，横排对应输出。当出现视频信号时，按钮会亮起为白色。

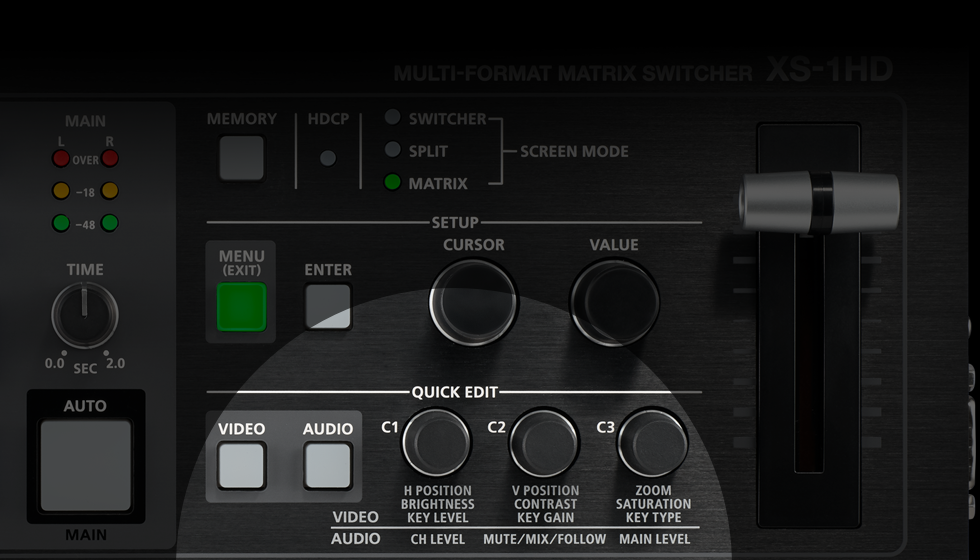

快速编辑
此功能可让您从操作面板调整视频或音频，而无需访问菜单。您可以控制图像的位置和缩放、画中画嵌入窗口的位置和音频音量等设置。

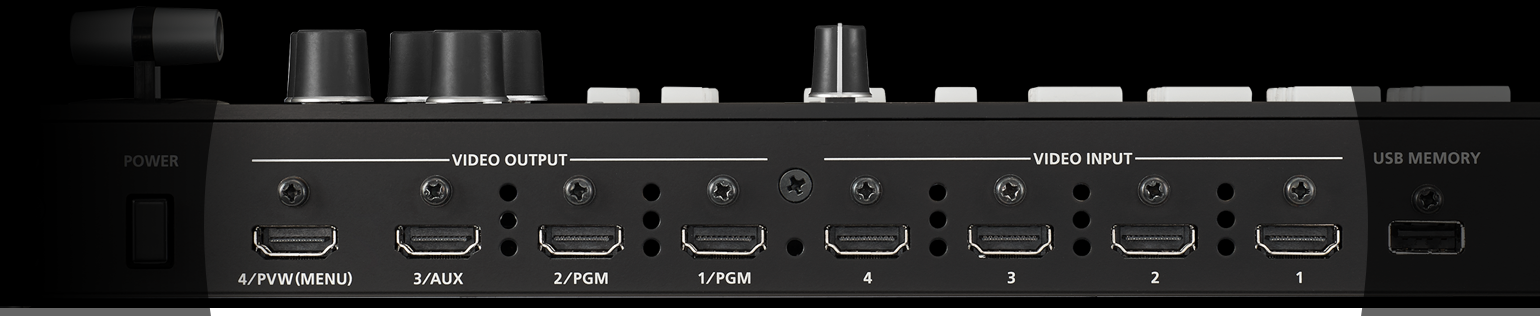

HDMI 输入/输出
HDMI 接口可以输入和输出视频和音频（立体声）。每个输入均有内置缩放器和 EDID 模拟器，并且支持 HDCP，因此，甚至可以切换受版权保护的内容。

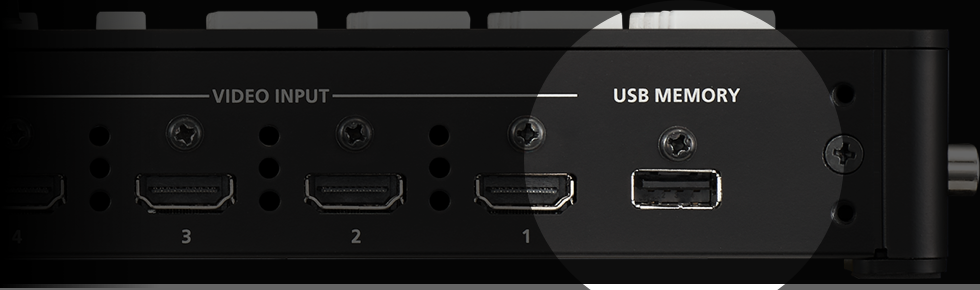

USB MEMORY 端口
可将设置备份在 U 盘上。另外，还可以加载静止图像，并在需要时立即显示。

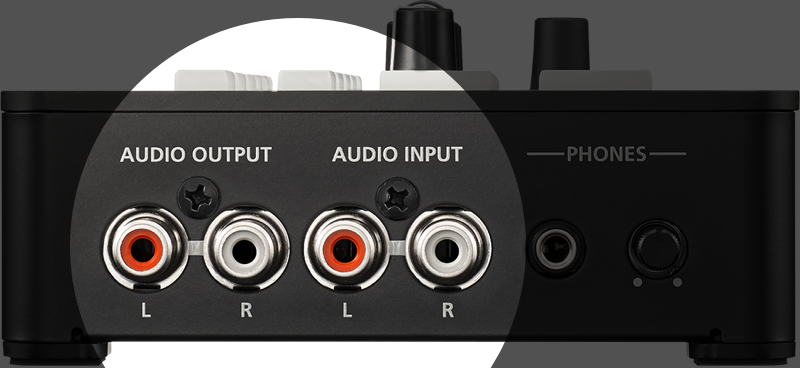

音频输入/输出
提供了线路电平立体声输入和输出，并可与通过 HDMI 输入的音频进行混音。支持音频嵌入和提取，以及音频延迟，以进行调整达到唇形同步。

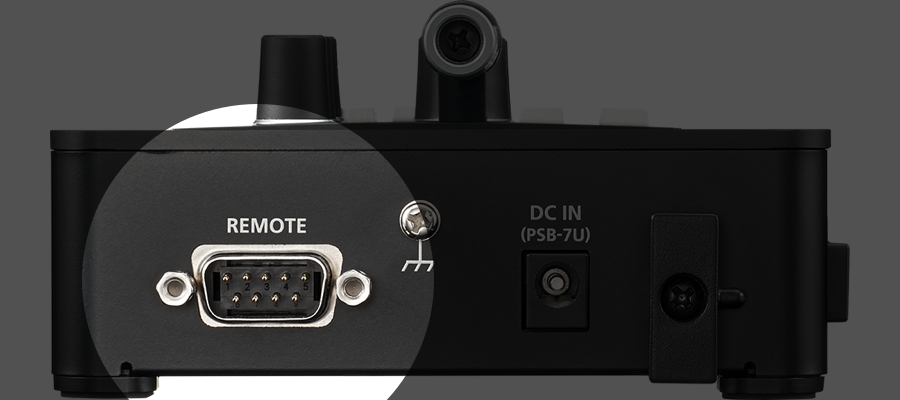

远程控制
这会启用串行控制。可与其他切换台和混音器配合和使用，从外部进行控制。
屏幕模式
XS-1HD 提供了三种屏幕模式，可适用于各种应用场景。除了矩阵模式之外，还有切换台模式，让您使用画中画或抠像合成、融合转换并提供多视角输出，此外，还有分割模式，可显示最多三个画中画图像。

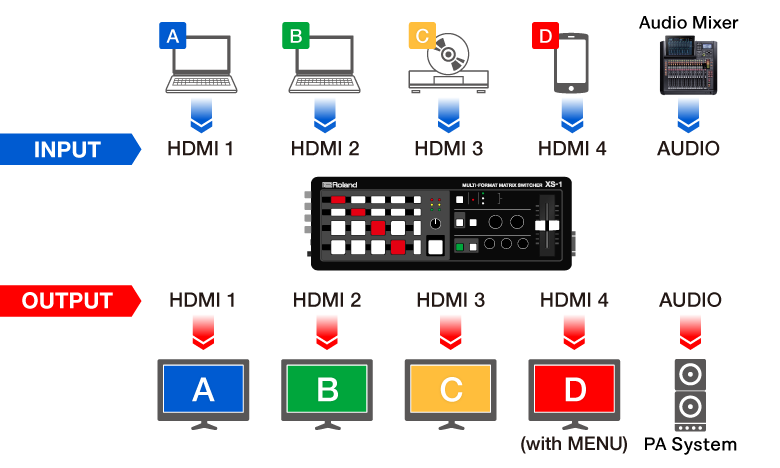

矩阵模式
可将 4 个输入视频信号单独切换到 4 个输出之一。由于为 4 个输入各内置了一个缩放器，因此，可以连接各种视频设备，如摄像机、PC、媒体播放器、蓝光光盘或智能手机。您可以通过淡入/淡出来切换视频，还可以使用 TIME 旋钮调整所需的转换时间。

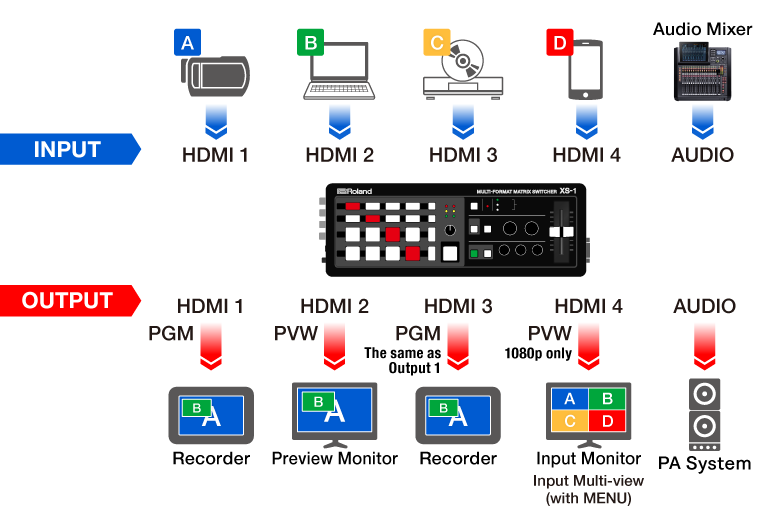

切换台模式
在此模式下，可使用交叉融合在信号源之间无缝转换，或者使用画中画或抠像合成功能。可从 HDMI OUT 4 输出多视角输入预览，以在操作设备的同时确认输入源。*1 如果没有使用画中画或抠像合成功能，则可以使用 AUX 总线将单独的视频信号输出到舞台用监视屏或其他目标。
*1 跳帧显示

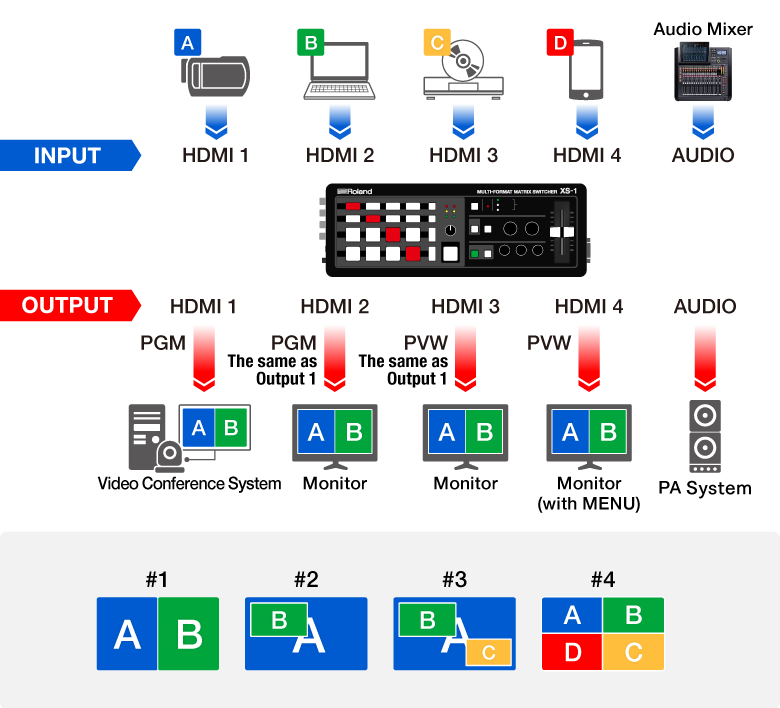

分割模式
使用此模式，可将多个视频组合到单一屏幕进行输出。最多可将三个小屏组合到一个背景视频中。可单独设置嵌入屏幕的位置、大小和分层顺序。这在需要同时显示多个视频的情况下非常有用，例如，当录制在线学习内容或演示时。
功能
XS-1HD 将切换台、缩放器和音频混音器所有这些功能全部紧密集成在这小巧的机身中。此外，高品质图像处理功能还允许输出到大型高分辨率屏幕，而不会降低品质。
高品质 4:4:4 10 位处理

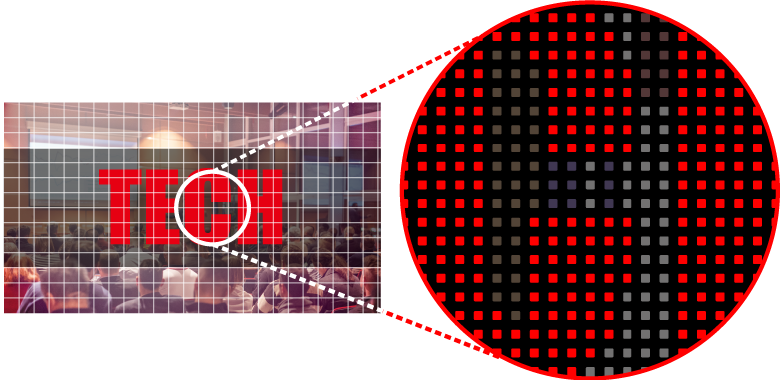

XS-1HD 使用 RGB/YPbPr 4:4:4 10 位信号处理，确保视频输入源（尤其是数据源）的品质在输出显示屏上保持不变。切换到大型 LED 显示屏或投影仪的视频可清晰地输出画面。

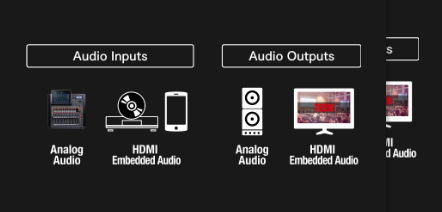

数字音频混音器
利用该功能可以混合 HDMI 音频和模拟立体声输入。此外，“音频跟随”功能，还可将音频与视频同步转换。

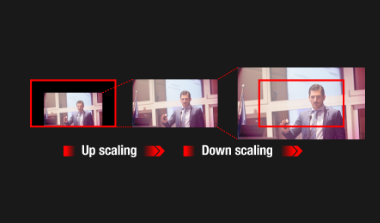

内部缩放器
每个视频输入都配有一个可单独设置的缩放器。传入的视频输入分辨率将自动匹配输出分辨率。输出视频可按 0.1% 的精细步长进行缩放，最大可缩放到 1000.0%，最小可缩放到 10.0%，让视频根据显示屏适当地调整大小。

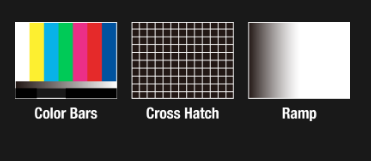

测试模式生成器
您可以输出测试模式，便于根据投影仪或大型 LED 显示屏的大小调整视频输出。有多种模式可供选择，包括彩条、方格和渐变。此外，还包括动画功能，可沿对角线方向滚动显示的模式。

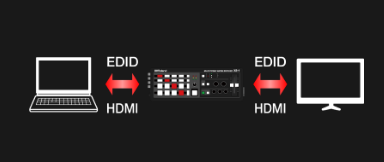

EDID 模拟器
您可以通过指定所需的 EDID 格式，防止视频设备之间出现连接问题。在宴会厅或会议厅等场合下，这会非常方便更改在活动中连接到 XS-1HD 的电脑。
存储器
切换台的当前设置可保存到 16 个存储器之一。可为特定场景或配置保存设置，并在需要时轻松调用。

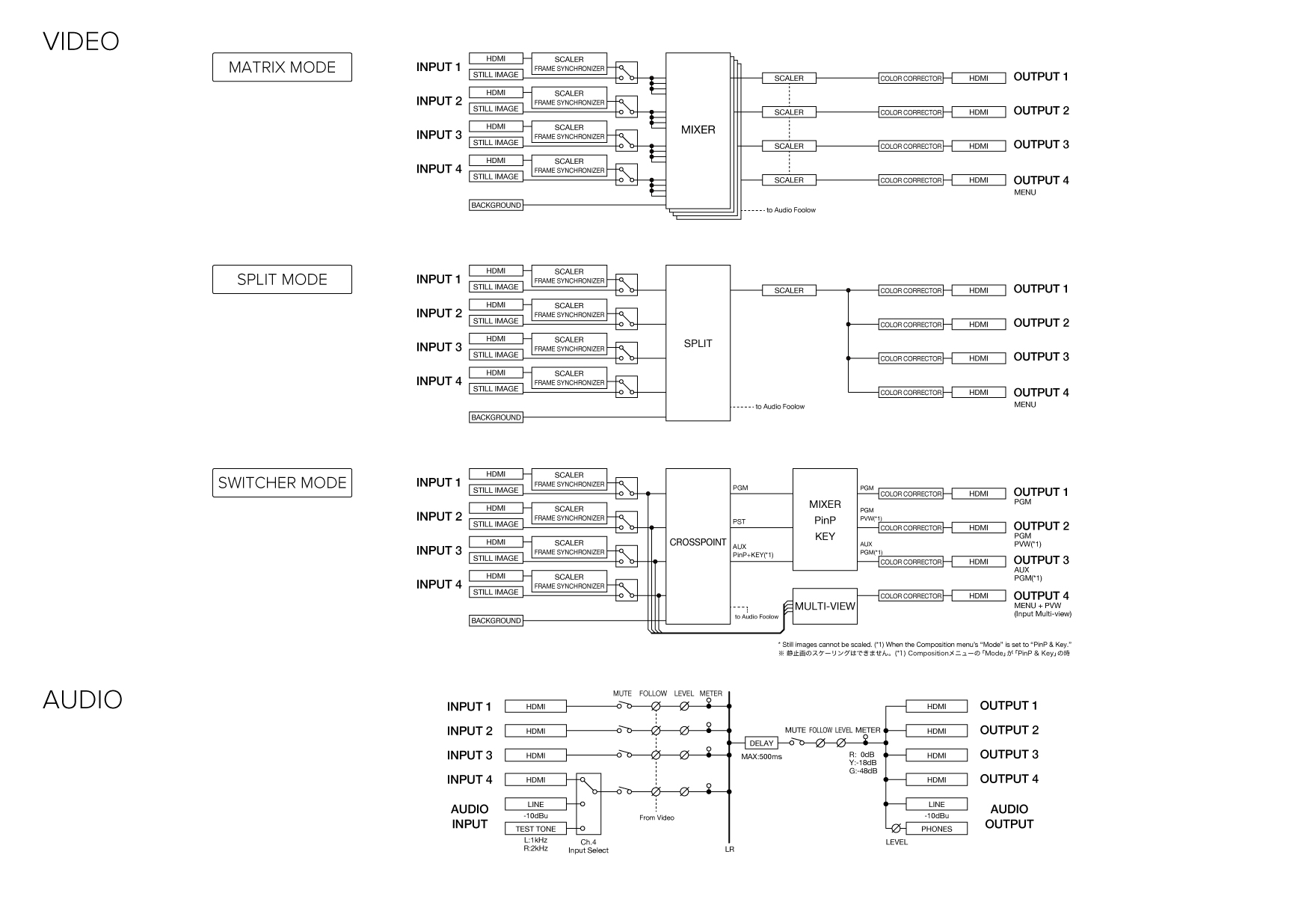

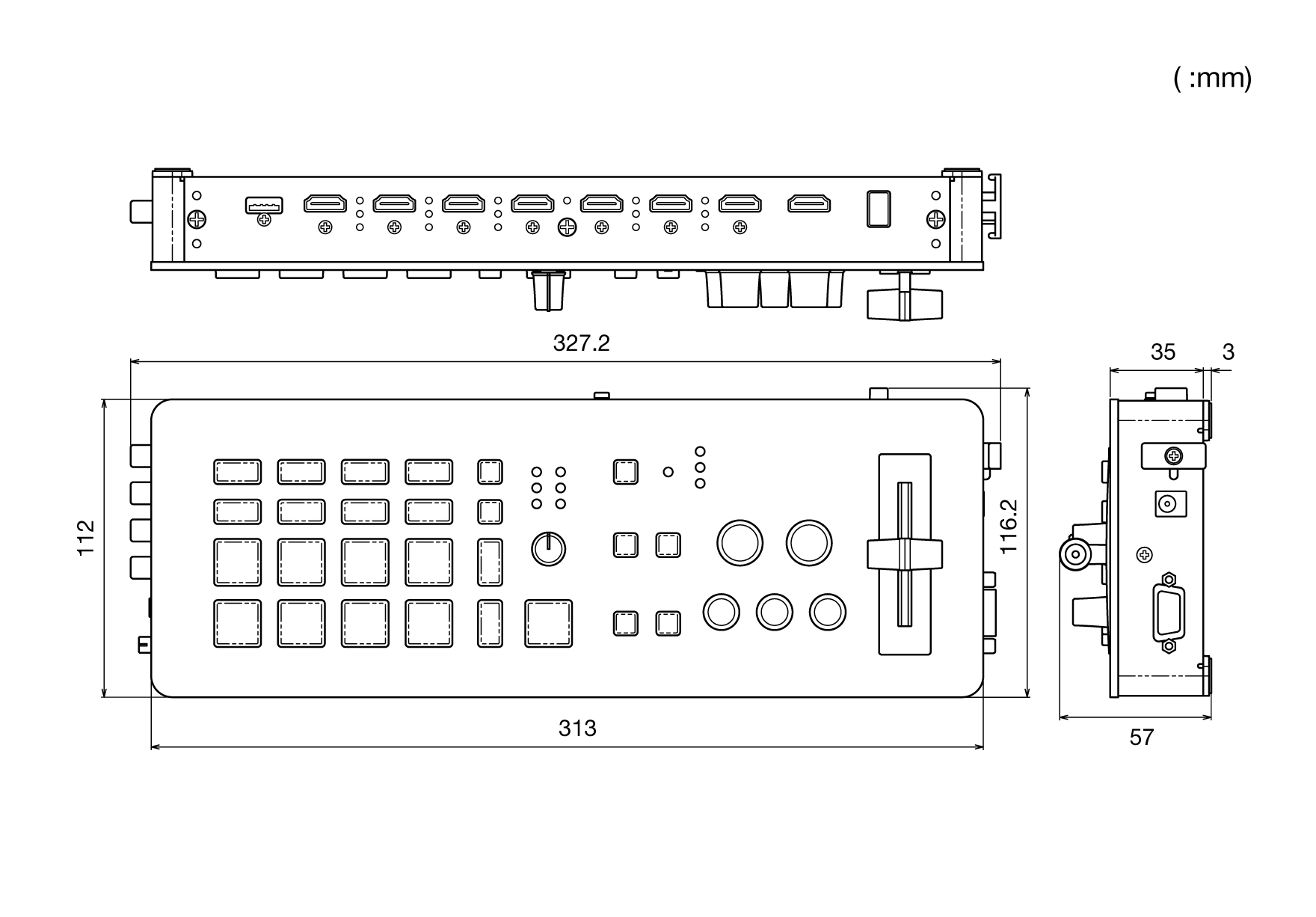

结构图
