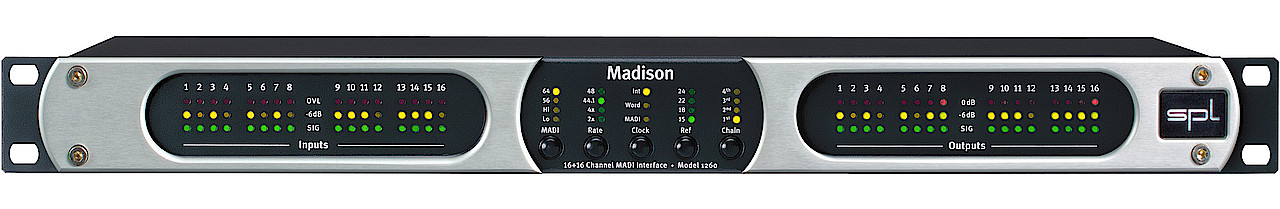

Madison 16+16通道MADI接口

1U单位中的16AD及16DA转换器极佳的声音转换器，带有精尖的模拟部分，36V音频轨技术+24dBu专业输出电平性价比很高最高可达64的I/O（在1一个MADI接口上）

1U单位中的16AD及16DA转换器

极佳的声音转换器，带有精尖的模拟部分，36V音频轨技术

+24dBu专业输出电平

性价比很高

最高可达64的I/O（在1一个MADI接口上）4个单位

Latency-neutral MADI链

44.1至192kHz，±10%变速

SPL时钟技术带来无颤动操作

兼容性超强，始终支持可操作MADI IO，超低转换延迟

四种直选参数电平：15/18/22/24

简单的前面板操作及设置

人体工学，远程可视量表，可帮助你清晰地观测任何I/O通道的状态

无风扇，静音，低功耗设计（最大30w）

多种可选电力供应

４个模拟，8通道多核 DB25卡槽（TASCAM行业标准）

德国制造
技术指标
转换器和连接

采样精度：24 Bit

采样率：44.1, 48, 88.2, 96, 176.4, 192 kHz

变速：±12.5% 在56 通道模式下，-12,5% 在64通道模式下

参数电平/输入：24dBu最大，可选22dBu, 18dBu, 15dBu

参数电平/输出：24dBu最大，可选22dBu, 18dBu, 15dBu

时钟：SPL内置时钟电路，世界时钟或MADI

扩展性：4个单元，通过MADI链，64通道

世界时钟：输入75 ohms，终端阻抗

世界时钟水平：输入 TTL/CMOS5/CMOS3; 输出3.3Vtt

MADI 通道@44,1 & 48kHz: 56/64通道

MADI 通道@2x 44,1 & 48K: 28/32通道

MADI 通道@4x 44,1 & 48K:14/16通道

MADI格式@2x 44,1 & 48K, 4x 44,1 & 48kHz: SMUX/高速

音频输入



16 模拟，平衡输入，DB25/Tascam

MADI 光纤数字输入（最高支持64通道）

音频输出



16 模拟，平衡输出，DB25/Tascam

MADI光纤数字输出（最高支持64通道）

模拟输入/测量值



信噪比：115dB（A加权，48kHz）

动态范围：115dB（-60dBfs,，A加权，48kHz）

S/(N+D): 102dB（-1dBfs, 48kHz）

通道间隔离：110dB（48kHz）

通带响应：22kHz（-0.02dB, 48kHz）

通带波动：+/- 0.005dB（抽取-LPF, 48kHz）

阻带衰减：100dB（抽取-LPF, 48kHz）

模拟输出/测量值

信噪比：115dB（A加权，48kHz）

动态范围：115dB（-60dBfs，A加权，48kHz）

S/(N+D): 100dB（-1dBfs, 48kHz）

通道间隔离：110dB（48kHz）

通带响应：21.8kHz（-0.04dB, 48kHz）

通带波动：+/- 0.06dB（数字滤波器，48kHz）

阻带衰减：70dB（数字滤波器，48kHz）

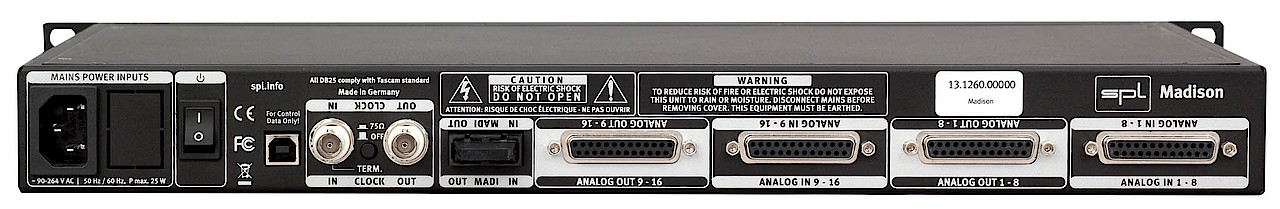

后面板连接



1 IEC 电源连接器

USB A型插座（无音频，仅火线升级）

通过BNC插座的世界时钟输入，带有终止开关

通过BNC插座的世界时钟输出，带有终止开关

MADI 光纤输入，SC型

MADI光纤输入，SC型

2 x DB25 8-通道模拟输入（Tascam）

2 x DB25 8-通道模拟输出（Tascam）

供电，热能，体积&重量

供电：可切换模式：90-264 V AC,50/60 Hz, 35W最大

单位热量：65 BTU/h类，110 BTU/h最大

体积 （高x宽x深，毫米）： 44 x 482 x 260（不带插座，深=240）

重量（千克）：3,05（3,17带有供电电源）
