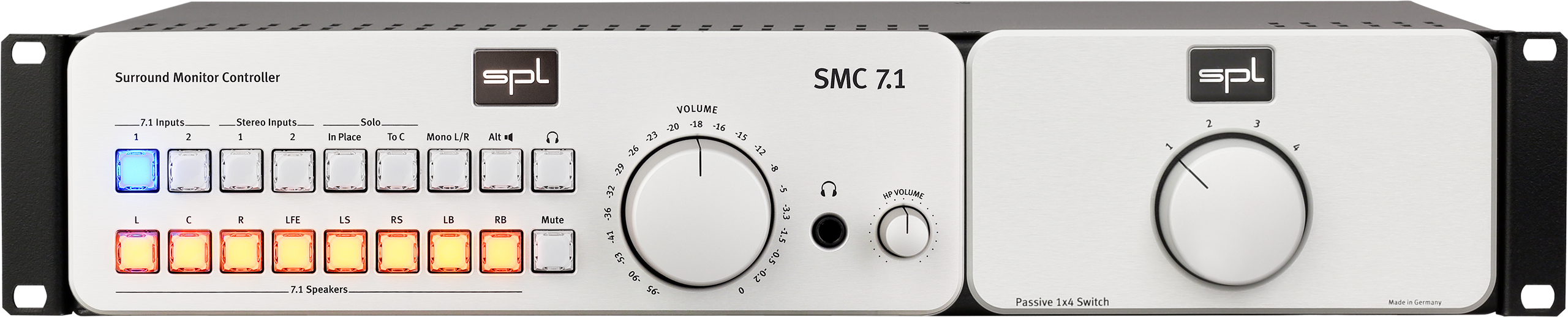

SMC 7.1 环绕声监听控制器

两个平衡的7.1输入和两个平衡的立体声输入的每一个均可路由到平衡的7.1输出。主动输入的左右信号可以额外被路由至任意一个立体声输出。带有高质量耳机放大器，可以让你聆听主动输入的左右信号和路由至 7.1 输入的单声道信号。

八节电位器直接控制所有通道的音量，不使用VCAs这样的控制电路。

SMC 7.1 采用高质量的模拟技术，确保线性频率响应高达100 kHz，并具有出色的动态范围。

两路平衡7.1输入

两路平衡立体声输入

平衡7.1输出

平衡立体声输出（带有备用输出）

扩展的路由选项

指定位置的Solo/中心位置的Solo

高品质的耳机放大器

专用模拟量表输出

内部供电

德国制造

技术指标

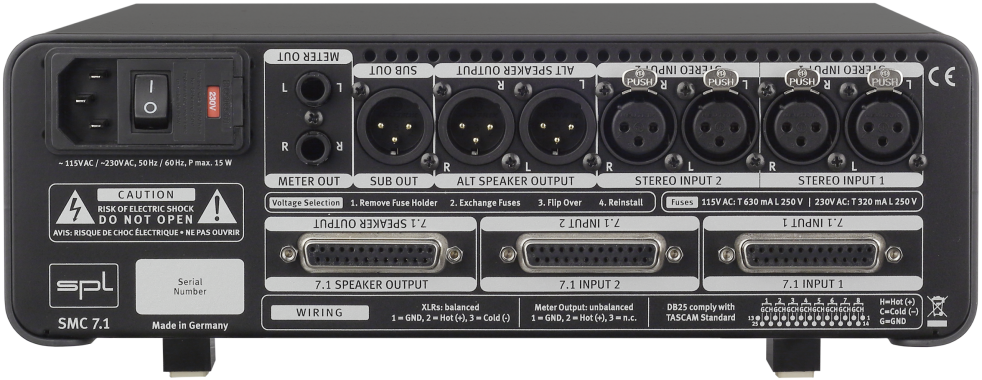

输入

Sub-D-25-输入

Sub-D-25 (TASCAM-标准)

抗阻: 20 kOhms

CMR: -82 dB

最大输入电平: +22 dB

XLR-输入

Neutrik XLR, symmetrisch, Pin 2 = (+)

抗阻: 20 kOhms

CMR: -82 dB

最大输入电平: +22 dB



输出

Sub-D-25-输出

Sub-D-25 (TASCAM-标准)

频率范围: 10 Hz to 150 kHz ( -3 dB)

串扰 at 1 kHz: -92 dB

THD & N: 0,001% (0 dBu, 1 kHz, 100 kOhms load)

噪声 (A-weighted): -93 dB

动态范围: 115 dB

XLR-输出

Neutrik XLR, balanced, Pin 2 = (+)

频率范围: 10 Hz to 150 kHz ( -3 dB)

串扰 at 1 kHz: -92 dB

THD & N: 0,001% (0 dBu, 1 kHz, 100 kOhms load)

噪声 (A-weighted): -93 dB

动态范围: 115 dB

耳机输出

6.35 mm TRS 连接器

Pin wiring: Tip = Left, ring = right, sleeve = GND

抗阻: 22 kOhms

频率范围: 10 Hz to 80 kHz ( -3 dB)

串扰 at 1 kHz: -70 dB

THD & N: 0,001% (0 dBu, 1 kHz, 40 kOhms load)

噪声 (A-weighted): -93 dB

动态范围: 113 dB

内部操作电压

模拟: +/- 18 V 电源供应

主电压 (可切换): 230 V AC / 50Hz or 115 V AC / 60Hz

保险丝: 230 V = T 500 mA; 115 V = T 1 A

能量功耗: 最大 25 VA

体积和重量

(WxHxD) 10.95 x 4.6 x 13.1 in (278 x 103 x 333 mm)

9.04 lbs (4.1 kg), 设备重量

11.02 lbs (5.0 kg), 运输重量
