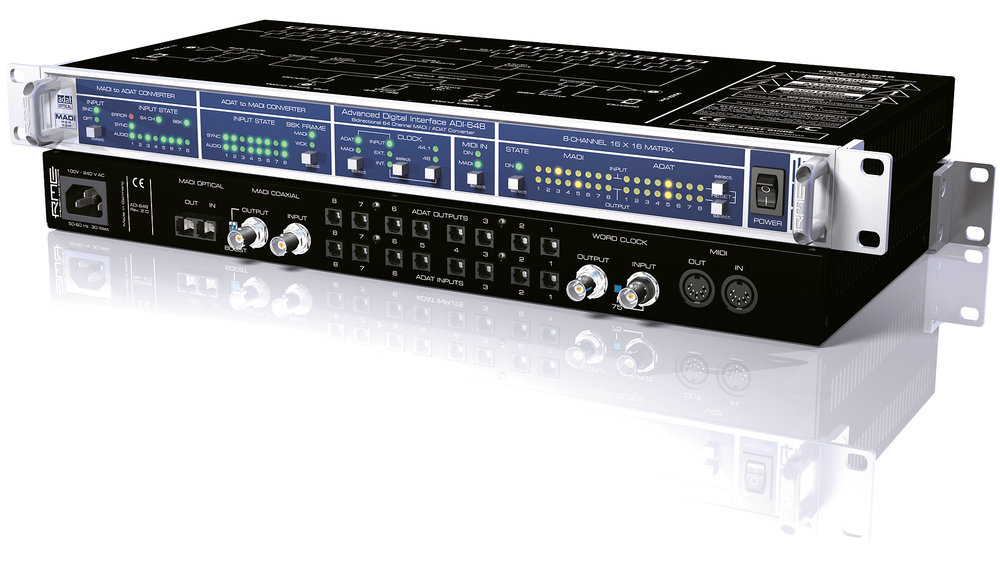

ADI-648
16 x 16矩阵64通道192kHz
ADAT-MADI信号转换器









概述
接口特点
1对MADI输入/输出接口（光纤与同轴）
8对ADAT输入/输出接口，4通道96kHz（S/MUX），2通道192kHz（S/MUX4）
1对MIDI输入/输出接口（5针DIN）
字时钟输入/输出接口（BNC）
RME 远程控制
这个多通道音频数字接口提供了MADI与ADAT之间的双向转换。因此ADI-648将世界上最成功的多通道接口与专业的独家高端接口结合在一起。MADI提供了64通道48kHz的24-bit音频信号、32通道96kHz音频信号。通过一条同轴（BNC）或者光纤（网络）传输。这两种方式线缆长度都可达到100m以上。

ADI-648可以将信号从MADI格式转换成ADAT格式，反之亦然。所有的64通道MADI输入/输出接口都可以被转换到相对应的8通道ADAT光纤TOSLINK输入以及输出信号。此外，ADI-648还有一个非常容易使用的，建立在8通道基础上的16 x 16通道矩阵路由器。任何一个被分配到8通道模块中的输入，都可以被送到任何一个8通道输出模块，从ADAT或者MADI端都可以。

不仅可以自由从MADI到ADAT双向转换，还可以在相同格式下分流和路由。8通道输入块可以被路由到任意数量的平行输出块。使用多个设备时，多个MADI信号可以合并成一个。

下面是一些实例：

• MADI-ADAT辫子接口可以连接所有的RME模拟/数字前级设备
• MADI-ADAT辫子接口可以用来连接其他具有MADI接口的设备
• 连接具有MADI接口的RME的Hammerfall系列产品
• ADAT光纤跳线盘、路由设置
• MADI同轴/光纤信号相互转换器，以及信号分配器
• MADI信号分配器、跳线盘、路由设置
• MADI Merger

ADI-648兼容所有提高采样率的形式 (双倍速度)。它提供单倍速度和双倍速度的字时钟，将双线的96kHz信号分配给MADI数据流，或者将每个Sample Split (S/MUX)分配到ADAT端口，同时还具有双MADI速率（96kHz Frame）。ADI- 648因此也代表了适用于Hammerfall和Hammerfall DSP系列的一个理想MADI前端设备。

产品特性
ADI-648支持SyncAlign®以及SyncCheck®——被其他RME产品广泛应用的功能，可以帮助各个通道通道可以很好的同步，并且任何错误状态都很容易被找到。ADI-648可以通过字时钟自动功能被同步级联。ADI-648可以接受56或64通道96k frame的信号，同时也可将这些格式的信号送到ADI-648的输出接口。因此，ADI-648可以作为其他不兼容MADI设备之间的完美接口。

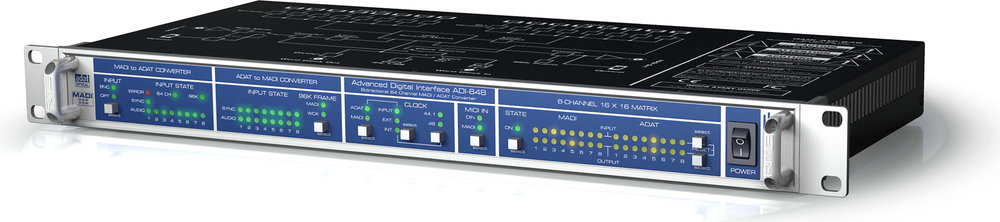

这个很小型的1U设备宽19"，具有许多十分杰出的特性，例如智能时钟控制（ICC）以及设置存储功能。它甚至可以同时传输16个MIDI通道到所有64个音频通道中。光纤输入和同轴输入之间的全自动输入选择为一些关键的应用提供了一个有用的冗余模式。扩展的状态显示能够得到锁定状态、同步状态、音频内容和输入信号质量的信息。

ADI-648包含了RME特别为MADI操作而改善的数字可控时钟SteadyClock(TM)。他不需要额外的字时钟线缆或AES时钟线缆也能工作。从MADI信号本身提取最高质量的参考时钟

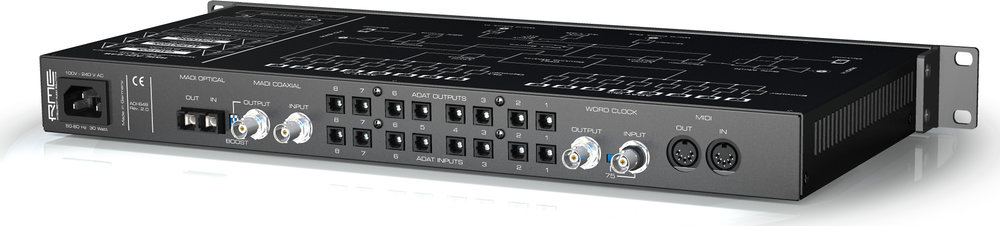

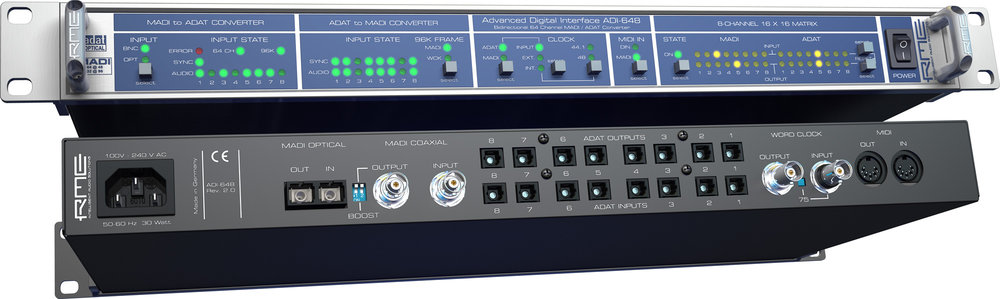

ADI-648后面板的设置整齐明了。8个ADAT光纤输入/输出，2个MADI输入/输出（同轴，光纤）、带有可切换终端的字时钟输入/输出（BNC），2个具有高度灵活性和兼容性的DIN MIDI接口。

ADI-648兼容的MADI接口生产公司有Sony、Merging、Lawo、Euphonix、Stagetec、Jünger、Audio Service和AMS等。

远程控制
ADI-648可以通过MIDI信号进行远程控制。而且，前面板上所有控制参数以及LED灯等全部状态，都可以通过MIDI信号读取。每一个ADI-648都可以被设定，拥有自己的ID。当系统中存在多个设备的时候，用户可以通过1个MIDI通路远程控制所有的设备。

MIDI远程Windows软件可以在RME网站上免费下载。轻击鼠标即可通过系统内的任何MIDI端口实现远程控制以及所有ADI-648的状态请求。软件提供了前面板和一个扩展的矩阵显示。最吸引人的是与Hammerfall DSP(e)MADI的结合,实现了通过MADI对ADI-648进行直接控制。远程控制软件通过MADI实现了用音频卡的一个虚拟MIDI端口直接发送和接收MIDI数据。

技术指标

MADI输入/输出：1对BNC接口，1对光纤接口

输入ADAT光纤： 8 x TOSLINK, 24-Bit, Bitclock PLL

输出ADAT光纤: 8 x TOSLINK, 24-Bit

字时钟输入：BNC，信号适应电路（从1.2 Vpp开始有效）

字时钟输出：BNC，低阻抗驱动器，75 Ohm 4Vpp，防短路电路

MIDI输入/输出：2个5针DIN接口

同步信号源：MADI、AES、字时钟，内部时钟

Varipitch：输入信号或者字时钟

采样频率：44.1、48、88.2、96、 176.4、192 kHz，可变（同步/字时钟）

采样频率范围：MADI：32 - 192 kHz，Word Clock：27 - 200 kHz，AES：28 - 200 kHz

抖动：内部时钟< 1 ns，外部时钟< 1 ns

使用外部时钟信号的抖动抑制：> 30 dB (2.4 kHz)

抖动灵敏度：所有PLL可以在100 ns时钟信号错误的情况下正常工作

电源：内置电源自适应电路，100 V-240 V交流电，功率20 W

尺寸：483 x 44 x 200 mm

保修期: 2 年
