ADI-6432R BNC
双向64通道192 kHz
MADI<> AES-3id转换器

接口特点
1 x MADI 输入/输出（光纤和同轴）
32 x AES/ EBU 输入/输出（32 x AES-3id输入/输出= 2 x 32 BNC）
MIDI输入/输出（5针DIN）
COM端口输入/输出（RS- 232通过9针D-sub）
字时钟输入/输出（BNC）

概述

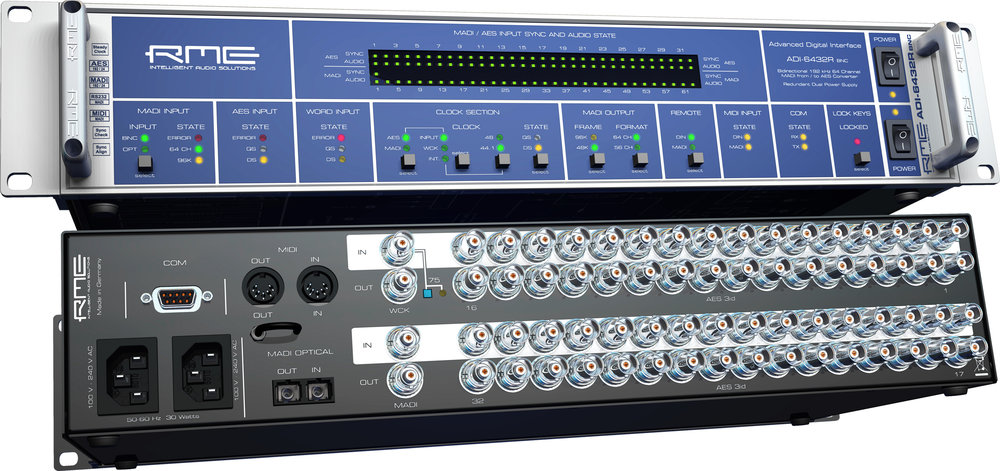

ADI-6432 R BNC提供从MADI<>AES-3id的64个通道的格式转换。 以RME成功的双向MADI<>AES转换器ADI- 6432为基础，新开发的ADI-6432R BNC通过行业标准的BNC接口和双电源，为播放设备提供了一个64通道输入/输出的易于连接并具有电路保护的解决方案。 BNC版本以需要AES-3id连接的广播和专业用户为目标 - 同轴75 Ohm电缆可达300米。

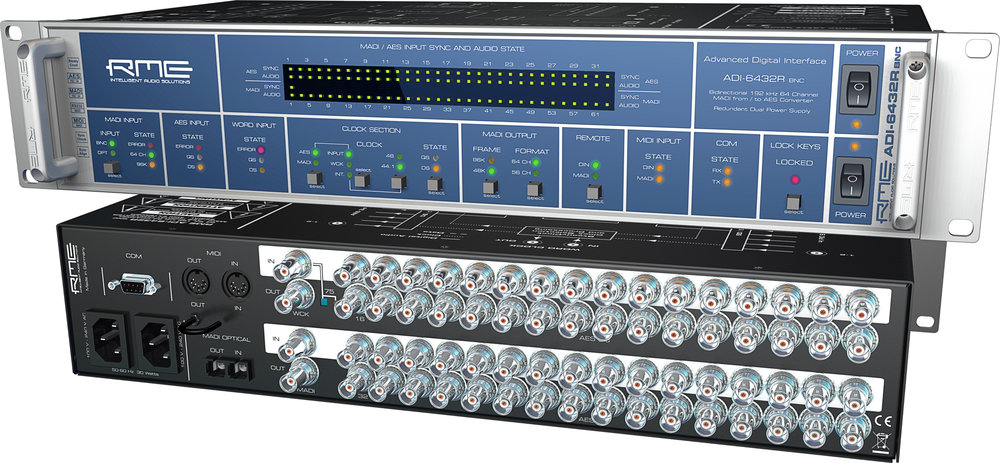

典型应用：用两个ADI -6432R BNC作为用作数字控制的核心，或一个用作HDSPe MADI卡的AES-3id前端的设备。支持24bits、192 kHz音源。2U高度ADI-6432R BNC为所有的连接器和控制元件提供足够的空间。当然该设备有很多RME接口的典型特性：

最高支持192kHz的MADI和AES
MADI和AES的独特状态显示
SteadyClock，最大抖动抑制和时钟刷新
MIDI完全远程可控
可通过MADI传输MIDI数据
可通过MADI传输RS232数据
冗余电源
AES-3id，是AES/ EBU的AES- 3标准的延伸，传递与后者完全相同的数据，但使用不同的电缆（75Ohm非平衡的代替110Ohm平衡的），不同的连接接口（BNC代替XLR）和更低的电压（1 Vpp代替4 Vpp）。因此，ADI-6432R BNC的后面板有64个BNC接口。

与每个RME MADI转换器一样，ADI-6432R BNC都提供了两个同轴（BNC）和光纤（连接多模玻璃纤维的SC插头）MADI接口。处理24-Bit音频时，采样频率达48 kHz有64个通道，96 kHz有 32个通道，192 kHz时有 16个通道。所有通道都通过一根线缆传输，无论是同轴（BNC）还是光纤。在这两种情况下，传输距离都可以超过100米。 ADI-6432R接受56个通道和64个通道以及96K frame格式，并且可以在其输出端设置产生这些格式。

还有一个选择， ADI-6432R BNC也可以与单模MADI连接器一起使用，可使它传输非常远的距离（可达10km）兼容现有的单模网络和MADI信号分布。

产品特性
RMS的SteadyClock(TM)保证了ADI-6432R可以通过MADI工作，不需要额外连接字时钟，可以在任何环境下都可以提供完美的时钟信号。高效的抖动抑制系统，任何的时钟信号（甚至是AES或者字时钟信号），都可以被改善、修复，并且被作为参考时钟，并且送到字时钟输出接口。智能时钟控制(ICC)功能将保持系统的上一个有效采样频率，以免输入信号忽然丢失所造成的问题。

ADI-6432R可以以单速、双速和四速的方式提供不同的字时钟信号，将96kHz双线模式信号分配到MADI数据流中，且支持双MADI采样率（96k frame）。RME著名的SyncAlign ® 技术和 SyncCheck ®技术保证了信号完美的同步，且错误很容易被发现。用字时钟还可以将多个设备串联起来，并使样本同步。ADI-6432可以在断电的时候保存所有的系统设置。

光纤输入和同轴输入之间的全自动输入选择为一些关键的应用提供了一个有用的冗余模式。扩展的状态显示能够得到锁定状态、同步状态、音频内容和输入信号质量的信息。

ADI-6432R前面板具有一个由97个LED组成的矩阵，可以详细的显示所有同步、和音频状态。另外，每个功能都在前面板上有一个带LED灯的按钮。在专业应用方面，ADI-6432R可以精确的显示，并且控制所有输入/输出信号，其中包括MIDI以及RSS232，这是必不可少的功能。用户可以一眼就发现系统中的任何错误。而且，ADI-6432的控制按钮还可以被锁定，以免误操作。

ADI-6432R BNC具有冗余电源，它可以连接两个不同的电路。如果其中一个电路出现问题，ADI-6432R BNC仍可以正常工作。

SERIAL/MIDI扩展
16个MIDI通道可以通过MADI无形地传输，在全部的64个音频通道。同样的应用在RS232上也是一样：不论是9600、19200还是115200 Baud，由于有一个9针的COM端口，ADI-6432R可作为串行电缆扩展器，并且对音频功能没有影响。

此外，设备可以通过MIDI远程控制和设置，并且所有的状态显示可以通过MIDI访问。每个ADI-6432R都可以给出一个单独的ID，允许各种设备的单独远程控制，只用一个MIDI通道。

ADI-6432R BNC有双电源，可连接到两个不同的电路。如果这些电路中的一个出了问题，ADI-6432R BNC会继续正常运行。

技术指标
MADI输入/输出：1 xBNC，1 x光纤

AES-3id输入：32 x BNC（同轴75 Ohm）

AES-3id输出：32 x BNC（同轴75 Ohm）

字时钟输入：BNC，信号适配电路（来自1.2 Vpp的功能性）

输出字时钟：BNC，低阻抗驱动阶段，4 Vpp到75 Ohm，短路保护

MIDI输入和输出：通过两个5针DIN插口

COM端口：RS232通过9针的D-sub，9600/19200/115200 Baud

同步音源：MADI，AES，字时钟，内部

Varipitch：通过输入信号或字时钟

采样频率：44.1，48，88.2，96，176.4，192 kHz，变量（同步/字时钟）

采样率范围：MADI：32-192 kHz，字时钟：27-200 kHz，AES：28-200 kHz

抖动：内部时钟<1ns，Word时钟输入<2 ns，AES / EBU输入<2 NS

抖动抑制：>30 dB（2.4 kHz）

抖动敏感度：所有的PLL操作无误，即使是在100ns

电源：内部开关模式PS，100V - 240V AC，20 Watt

尺寸：（长x宽x高）483x 88 x200mm

保修期: 2 年
