ADI-2 FS
高性能 192 kHz 2通道
ADAT.SPDIF.AES/EBU 数模/模数转换器
接口特点
1 x 立体声模拟输入/输出
1 x ADAT或SPDIF输入/输出（光纤及同轴，兼容AES/EBU信号）
概述
ADI-2 FS是一个小型的，非常灵活的2通道高端模数/数模转换器。这个9.5"的小型设备具有顶级的SPDIF、AES和ADAT格式AD/DA转换器，最高支持192kHz。兼容性非常好，无论是什么格式，只要简单地连接上就好了。
ADI-2 FS具有平衡输入输出、耳机监听输出、保证最优转换质量的SteadyClock FS、3级硬件输入输出电平控制，以及新增的模式数字-数字（D-D）和模拟-模拟（A-A），使ADI-2 FS成为一款全能工具以及灵活的问题解决者。它的专业级音质也使它有资格作为其他转换器的扩展。
产品特性
ADI-2 FS包括两个伺服平衡模拟线路输入（XLR/TRS联合接口），可以同时使用平衡的XLR和非平衡的耳机插口，前面板有两个可调的“超大功率”耳机输出，还有一个光纤SPDIF输入/输出（兼容ADAT），和同轴SPDIF输入/输出（兼容RCA、AES/EBU）。这么多的接口选项提供了最灵活、不妥协的信号传输。
它的模拟输入使用的是广受好评的ADI-2 Pro的现金电路设计，具有超低噪声和失真，以及扩展的频率响应。三种不同的输入和输出电平设置使其在模拟域具有完美的兼容性。ADI-2 FS另一个亮点是它的SteadyClock FS功能，RME最新的时钟技术提供了最大限度的抖动抑制，以及最低的自抖动。它保证了系统的超高音质，不受目前参考时钟质量的影响。ADI-2 FS还采用了ADI-2 Pro的转换技术：AK557x系列和AK4490提供了192 kHz采样频率和最低失真，动态范围可达到120 dBA。
除了超高音质意外，ADI-2 FS还有很多其他的功能。它提供了强大的数字连接特性。可以更改同轴RCA SPDIF输入/输出的通道状态（Channel Status）以完全兼容AES/EBU（需要转换器）。可选的TOSLINK输入/输出最高支持192kHz，也可以当做ADAT输入/输出。在数模/模数（AD/DA）和数字-数字（D-D）这两种模式下，支持SPDIF输入和ADAT输出（反之亦然）。

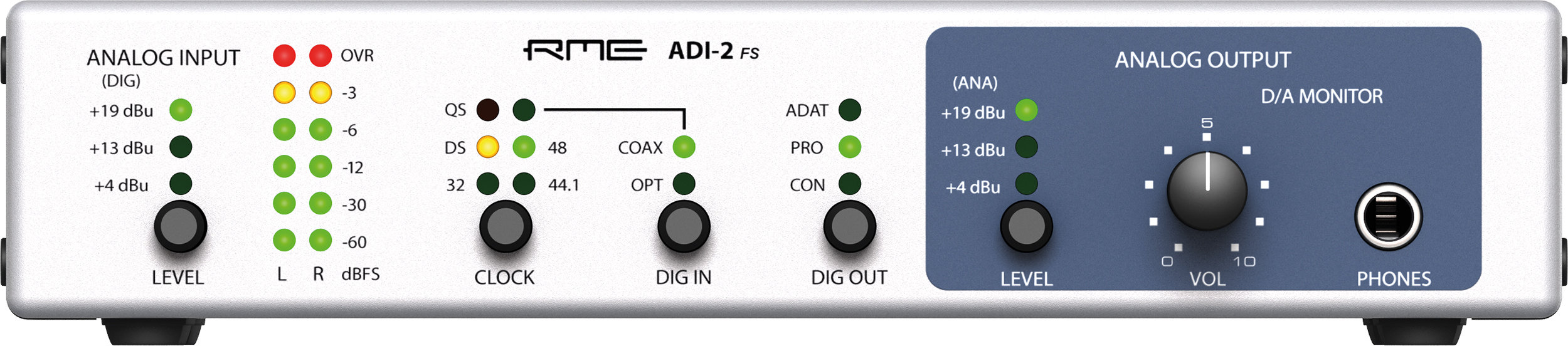

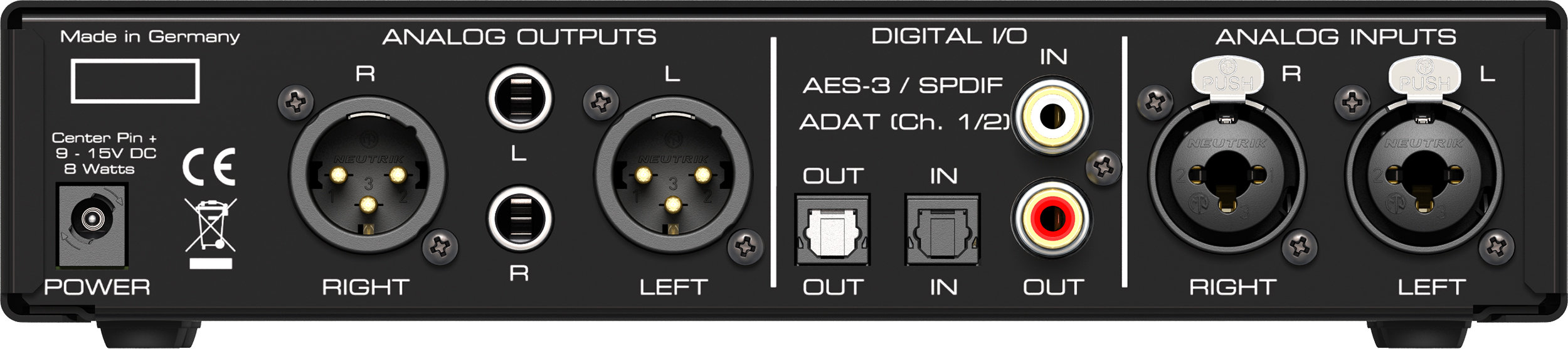

前面板布局清晰、标注简明，功能键、信息状态显示、6个LED电平表以及整洁的后面板使得操作十分简单。
超强的多功能性
当输入选择设置为DIG（数字）时，设备就成为一个可监听的数字格式转换器。AD转换器是禁用的，DA转换器仍然可用后面板的输出和耳机输出监听数字输入信号。格式转换能在所有可用选项之间进行——专业或民用的SPDIF同轴（或AES）以及ADAT。
输出选项ANA是将模拟输出电路直接连接到模拟输入电路。DA转换不能使用了。AD转换器继续将模拟输入信号转换成SPDIF（AES）或ADAT，并可同时使用SPDIF同轴和ADAT光纤输出。这种“模拟旁路”允许ADI-2 FS作为模拟前置放大器使用。增益和衰减可以通过输入和输出的电平调整来实现，甚至可以在插入音量电位器时完全可变。在此模式下，ADI-2 FS最高支持+22 dBu的模拟电平。另外，它可以作为一个平衡与非平衡之间的转换器。
前面板旋钮用于调整耳机输出的音量。它也可以通过简单的组合键插入后面板的信号路径，这样后面板的线路输出也可以像耳机输出一样连续地调整电平。
High Power（大功率）² 耳机输出
ADI-2 FS采用了缩小版的ADI-2 Pro的超大功率输出级。每通道0.7 W的功率，0.1 Ohm输出阻抗，+19 dBu的最大输出电平以及很低的THD（-110 dB），High Power（大功率）2电路普遍适用。继电器保证了无卡顿的开关。
电源供应
电源通过带有锁定功能的内部、外部开关电源提供。由于采用了9 – 15 V大范围的工作电压，ADI-2 FS可以很方便地使用电池或充电电池，便于移动使用。它也完全适用于，例如，实验室的电隔离或测量应用。
技术指标
AD（模数转换）
信噪比 (SNR) @ +19 dBu: 117 dB RMS 未加权, 121 dBA
频率响应 @ 44.1 kHz, -0.1 dB: 5 Hz – 20.5 kHz
频率响应 @ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
频率响应 @ 192 kHz, -1 dB: 2 Hz – 92.7 kHz
THD @ -1 dBFS: -114 dB, 0.00015 %
THD+N @ -1 dBFS: -112 dB, 0.00025 %
通道隔离: > 110 dB
最大输入电平 AD: +19 dBu
输入: XLR or 1/4" TRS, 电子平衡
输入阻抗 平衡: 36 kOhm, 非平衡: 18 kOhm
输入灵敏度: +4 dBu, +13 dBu, +19 dBu @ 0 dBFS
DA（数模转换）
信噪比 (SNR): 117 dB RMS 未加权, 120 dBA
频率响应 @ 44.1 kHz, -0.1 dB: 10 Hz – 20.2 kHz
频率响应 @ 96 kHz, -0.5 dB: 5 Hz – 44.9 kHz
频率响应 @ 192 kHz, -1 dB: 3 Hz – 88 kHz
THD @ -1 dBFS: -112 dB, 0.00025 %
THD+N @ -1 dBFS: -110 dB, 0.00032 %
THD @ -3 dBFS: -116 dB, 0.00016 %
通道隔离: > 110 dB
最大输出电平 DA: +19 dBu
输出: XLR 平衡, 1/4" TRS 非平衡/平衡
输出阻抗: XLR 平衡 150 Ohm, TS 非平衡100 Ohm
输出电平: +4 dBu, +13 dBu, +19 dBu @ 0 dBFS
DA（数模转换） - Phones（耳机）
与DA一样，除了
输出: 6.3 mm 立体声TRS, 非平衡
输出阻抗: 0.1 Ohm
输出电平 @ 0 dBFS, 负载100 Ohm及以上: +19 dBu (6.9 Vrms)
最大功率 32 Ohm 负载: 0.7 W 每通道 (0.01% THD, +16 dBu, 4.9 Vrms)
THD 32 Ohm 负载 @ +15 dBu: -110 dB, 0.0003 %
ANA模式 (模拟输入至模拟输出)
信噪比 (SNR) @ +19 dBu: 123 dB RMS 未加权, 126 dBA
信噪比 (SNR) @ +13 dBu: 119 dB RMS 未加权, 122 dBA
信噪比 (SNR) @ +4 dBu: 112 dB RMS 未加权, 115 dBA
频率响应 -0.5 dB: 1 Hz – 120 kHz
THD+N @ +19 dBu: -116 dB, 0.00016%
通道隔离: > 120 dB
最大输入/输出电平: +22 dBu
数字
时钟: 内部, ADAT输入, SPDIF输入
外部时钟抖动抑制: > 50 dB (2.4 kHz)
有效时钟抖动对AD和DA转换的影响: 几乎为零
即使抖动大于100 ns，PLL仍可确保零出错
用于无故障变频ADAT运行的附加数字位时钟PLL
支持的外部时钟采样率 (SPDIF): 28 kHz至200 kHz
支持的外部时钟采样率(ADAT): 40 kHz至49 kHz
内部时钟: 32 kHz, 44.1 kHz, 48 kHz, 64 kHz, 88.2 kHz, 96 kHz, 176,8 kHz, 192 kHz
数字输入/输出
数字输入同轴不接地变压器耦合
格式: 光纤 (TOSLINK), RCA (兼容SPDIF, AES/EBU)
民用格式 SPDIF，符合 IEC 60958
专业格式，符合AES3-1992修正案4
SPDIF同轴
RCA, 符合IEC 60958
高灵敏度输入级 RCA: < 0.2 Vpp输入电平
输出电压 RCA 民用 0.7 V, 专业 1.4 V
单线模式, 采样率28 kHz至200 kHz
SPDIF光纤
1 x 光纤, 符合IEC 60958
采样率28 kHz至200 kHz
ADAT
TOSLINK
标准: 8通道 24 bit, up to 48 kHz
双倍速 (S/MUX): 4通道 24 bit 96 kHz
四倍速 (S/MUX4) : 2通道 24 bit 192 kHz
通用
标配电源: 外部开关PSU, 100 - 240 V AC, 2 A, 24 W
闲置（待机光环为白色，但无工作）功耗: 5,2 W (430 mA @ 12V)
最大功耗: 10 W (830 mA @ 12 V)
尺寸 (宽x高x深): 215 x 44 x 130 mm (8.5" x 1.73" x 5.1")
重量: 900 g ( 2.0 lbs)
温度范围: +5° 至+50° C (41° F 至122°F)
相对湿度: < 75%, 无冷凝
