ADI-2 Pro FS
高性能 768 kHz 2-Channel
ADAT.SPDIF.AES/EBU AD/DA转换器

接口特性
2通道模拟输入/4通道模拟输出
XLR（平衡）和TS（非平衡）输出
ADAT或SPDIF输入/输出，光纤
AES/EBU和SPDIF，同轴
2x “超大功率“ 耳机输出
USB 2.0

声音及品质的新体验

RME的周年纪念参考级别AD/DA转换器，集多功能于一身。用一种简单的、且大部分是自动化的方式来使用它。该设备包含了行业内所有重要功能，具有优秀的技术指标，透明纯净的音质，还有两个超大功率耳机输出。RME的周年纪念参考级别AD/DA转换器是：

• 专业录音棚音质的高端AD/DA转换器
• 真正高端品质的双耳机放大器
• 与众不同的USB DAC，多功能
• iPad/iPhone的高端AD/DA前端及耳机放大器
• 带有监听功能的多格式转换器(AES, SPDIF, ADAT)
• 可用于DSD录音和重放
• 音频测量的AD/DA前端，采样率高达768 kHz

ADI-2 Pro作为功能最多的转换器，提供了平衡/非平衡模拟输入/输出，双Extreme Power（超大功率）耳机输出，SteadyClock III，4级硬件输入和输出电平控制，基于DSP的信号处理，外部电源供电，USB的CC（类兼容）模式，高达768kHz的采样率，以及DSD录音和直接播放DSD的功能(256/11.2MHz)。

模拟或数字 - 多种选择

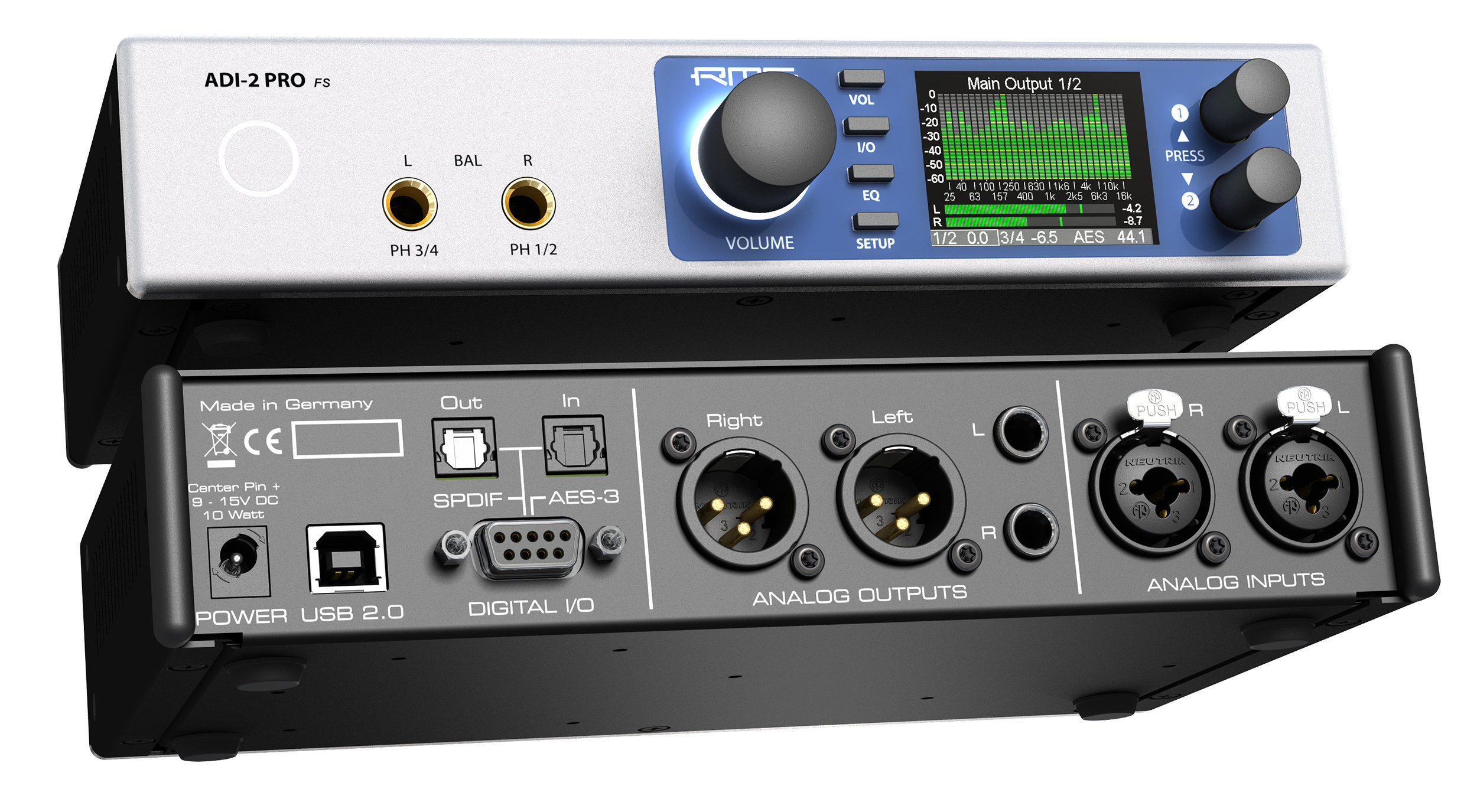

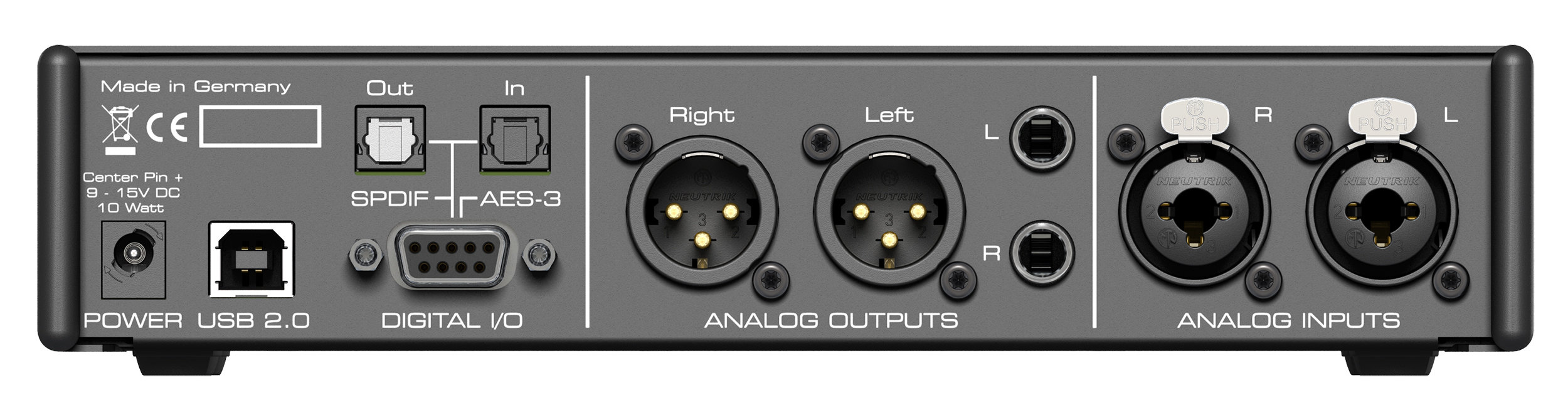

ADI-2 Pro包括两个伺服平衡模拟输入（XLR/TRS联合接口），两个独立的平衡和非平衡输出（XLR和TS），前面板的两个立体声“超大功率”耳机输出，一个光纤SPDIF输入/输出（支持ADAT），以及通过辫子线获得的同轴SPDIF（RCA）和AES（XLR）输入/输出。这些通用的输入/输出接口选项为不妥协的音频工作者提供了品质保证和灵活的连接。

USB 2.0端口与兼容的iOS设备之间的连接是完全类兼容的（UAC 2），且该端口可用于固件升级。ADI-2 Pro具有可锁定的外部开关电源，支持电池供电，便于移动应用及电位隔离的使用方案。

作为电脑音频接口，ADI-2 Pro提供了一对立体声（2入/2出）及多声道（6入/8出）模式。与Mac OS X兼容。在Windows下，ADI-2 Pro使用RME的MADIface系列驱动，能够获得全部WDM和ASIO兼容性以及最佳的性能。

完美的声音捕捉及重现
ADI-2 Pro以绝对的参考声音为目标，因此它是特别的，拥有自己的故事。主PCB定制的铜厚度有10层，以保证最优的无干扰的音质，以及耳机输出具有单独且足够的功率。内部供电级及精密的校准器采用了超低噪设计，不会因为电源线降低性能。所选的SoundPlus运算放大器能够在所有条件下保持最高的SNR，最低的THD以及高转换速率。整个模拟电路设计师完全对称且平衡的，且是DC耦合。仅存在于信号路径中的电容在模拟输入插口处执行DC保护，且是经过仔细选择的，以避免任何声波冲击。

这个4通道AD转换器，支持786kHz采样率和DSD录音，且用于双单声道设计，信噪比提升3dB。两个优质DAC分别用于两个独立的立体声输出。内部音频处理（如EQ、交叉串音和频谱分析仪）由高性能的2.17 Giga的DSP（2882 MIPS）完成，即使在768kHz的采样率也能提供足够的计算能力。

为了操作方便，增加了一个高品质采样率转换器，可以切换到AES或SPDIF输入，解决它们之间的时钟问题。无论使用内部或外部时，RME的最新技术SteadyClock III都能确保完美的抖动减少及稳定的时钟。

高分辨率显示操作
RME集合了众多其他同类设备没有的独特功能，例如用于完全独立耳机补偿的5段参数均衡器，可调的低音/高音控制，交叉串音功能，可调响度滤波器，可选的AD/DA滤波器，4个离散的I/O参考级别，自动参考电平设置，自动平衡耳机模式等。通过屏幕不仅仅用于控制设备，同时还能显示警告和指导信息。

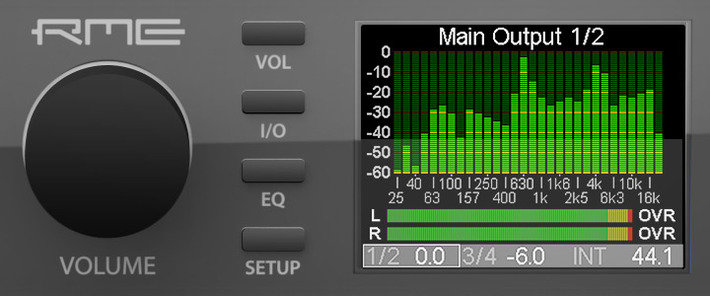

它还包含了众多专业功能，例如M/S处理、立体声宽度和相位反转、所有设置的存储完全控制等，还有RME著名的频谱分析器（Spectral Analyzer），它是一个30段双二阶滤波分析工具，能够提供前所未有的音乐可视化，完美补充了高分辨率的IPS显示。

“超大功率“ 耳机输出
自夸THD只有-110dB是没有用的，因为这样的值在实际操作中是达不到的，例如连接一个32 Ohm耳机时。因此，RME的工程师设计了一个新的耳机输出级，可以为耳机插口提供优质DAC的完整性能。Extreme Power（超大功率）设计使每个通道具有0.1 Ohm输出阻抗，+22 dBu的最大输出电平，以及1.5W的最大输出功率。这两个完全独立的立体声耳机输出能够实现与线路输出相同的120 dBA SNR性能，提供完全无哼杂声的听觉体验。即使是在全功率下THD也远低于-100dB（0.001%），为实现最清楚最细节的声场提供可能。Extreme Power（超大功率）设计还包括了电流限制、电源监控、过载检测和DC保护。具有低功率和高功率两种模式，可以完美匹配IEM和耳罩式耳机。

由于具有两个立体声输出，就可以实现平衡耳机操作。RME的工程师不满足于现有的技术，他们为ADI-2 Pro开发了全新的Advanced Balanced（高级平衡）模式，打破了标准平衡操作的大部分限制，将此模式变成了全新的体验。Advanced Balanced（高级平衡）模式提供了一个从DAC直接到耳机的平衡信号路径，信噪比增加了3dB，消除了组件中的偏差，优化了频率响应，具有超低输出阻抗（0.2 Ohms）, +28 dBu的最大输出电平。

周年纪念转换器
ADI-2 Pro是RME的参考级别AD/DA转换器，USB DAC，USB音频接口和耳机放大器。它的多功能性使其成为众多应用领域的理想选择，家庭工作室用户追求具有最佳的音质创新解决方案，录音棚工作者需要参考级别的AD/DA转换，Hi-Fi爱好者则想要灵活的高端耳机放大器，行业内其他用户将这个便携设备作为前端测量系统。RME 20年来的成果都累积在这台宝贵的设备中，保证听过它的、使用过它的人再也离不开它。

技术指标
模拟输入

XLR

• 输入: XLR，伺服平衡
• 输入灵敏度可选+24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• 信噪比(SNR) @ +13/19/24 dBu: 120.x dB RMS 未加权, 124.x dBA
• 信噪比(SNR) @ +4 dBu: 119 dB RMS 未加权, 123 dBA
• 频率响应 @ 44.1 kHz, -0.1 dB: 5 Hz – 20.5 kHz
• 频率响应@ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
• 频率响应@ 192 kHz, -1 dB: 2 Hz – 92.7 kHz
• 频率响应@ 384 kHz, -1 dB: < 1 Hz – 124 kHz
• 频率响应@ 768 kHz, -3 dB: < 1 Hz – 180 kHz
• THD @ -1 dBFS: -116 dB, 0.00016 %
• THD+N @ -1 dBFS: -112 dB, 0.00025 %
• 通道隔离 > 110 dB

TRS

与XLR输入一样，

• 输入: 6.3 mm TRS接口, 伺服平衡，完全兼容TS和RCA

模拟输出

1/2 XLR

• 输出电平可变 +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
•信噪比(SNR) @ +13/19/24 dBu: 117 dB RMS未加权, 120 dBA
• 信噪比(SNR) @ +4 dBu: 115 dB RMS未加权, 118 dBA
• 频率响应 @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
• 频率响应 @ 96 kHz, -0.5 dB: 0 Hz – 44.9 kHz
• 频率响应 @ 192 kHz, -1 dB: 0 Hz – 88 kHz
• 频率响应 @ 384 kHz, -1 dB: 0 Hz – 115 kHz
• 频率响应 @ 768 kHz, -3 dB: 0 Hz – 109 kHz
•THD @ -1 dBFS: -112 dB, 0.00025 %
•THD+N @ -1 dBFS: -110 dB, 0.00032 %
• THD @ -3 dBFS: -116 dB, 0.00016 %
• 通道隔离: > 110 dB
• 输出阻抗: 200 Ohm平衡, 100 Ohm非平衡

1/2 TS (后面板)

与XLR输出一样，

• 输出: 6.3 mm TS接口, 非平衡
• 最大输出电平: +19 dBu
• 信噪比(SNR) @ +13/+19 dBu: 117 dB RMS 未加权, 120 dBA
• 信噪比(SNR) @ +4 dBu: 113 dB RMS未加权, 117 dBA
• 输出阻抗: 100 Ohm

Phones 1/2

与TS的输出1/2一样，

• 输出: 6.3 mm TRS接口, 平衡, 立体声
• 输出阻抗: 0.1 Ohm
• 信噪比(SNR) @ +22 dBu: 117 dB RMS未加权, 120 dBA
• 信噪比(SNR) @ +7 dBu: 114 dB RMS未加权, 118 dBA
• 输出电平@0 dBFS, Ref Level +19 dBu, 负载100 Ohm 及以上: +22 dBu (10 V)
• 输出电平@0 dBFS, Ref Level +4 dBu, 负载8 Ohm及以上: +7 dBu (1.73 V)
• THD @ +18 dBu, 32 Ohm负载, 1.2 Watt: -110 dB, 0.0003 %
• THD+N @ + 18 dBu, 32 Ohm负载: -107 dB, 0.00045 %
• THD @ +14 dBu, 16 Ohm负载, 0.94 Watt: -110 dB

Phones 3/4

与耳机输出1/2一样，

• 输出电平@ 0 dBFS: 关闭大功率+7 dBu, 开启大功率+22 dBu

平衡的耳机模式

与以往一样，

• 输出电平@ 0 dBFS: 关闭大功率+13 dBu (9.8 V), 开启大功率+28 dBu (19.5 V)
• 输出阻抗: 0.2 Ohm
• 信噪比 (SNR) @ +28 dBu: 120 dB RMS未加权, 123 dBA
• 信噪比 (SNR) @ +13 dBu: 118.4 dB RMS未加权, 122 dBA
• 输出电平@ 0 dBFS, 开启大功率, 负载150 Ohm及以上: +28 dBu (19.5 V)
• 输出电平@ 0 dBFS, 关闭大功率, 负载8 Ohm及以上: +13 dBu (9.8 V)
• 最大功率@ 0.001% THD: 2.9 W每通道

数字输入

通用

• 锁定范围: 28 kHz – 200 kHz
• 抖动抑制: > 50 dB (2.4 kHz)

AES/EBU

• 1 x XLR, 平衡变压, 电位隔离, 符合AES3-1992
• 兼容SPDIF(IEC 60958)

SPDIF同轴

• 1 x RCA, 平衡变压, 符合IEC 60958
• 兼容AES/EBU (AES3-1992)

SPDIF光纤

• 1 x光纤, 符合IEC 60958
• 兼容ADAT

数字输出

AES/EBU

• 1 x XLR, 平衡变压, 电位隔离, 符合 AES3-1992
• 单线模式, 采样率 28 kHz ~ 200 kHz

SPDIF同轴

• 1 x RCA, 符合 IEC 60958
• 单线模式, 采样率28 kHz ~ 200 kHz

SPDIF光纤

• 1 x optical, 符合 IEC 60958
• 采样率28 kHz ~ 200 kHz

数字

• 时钟: 内部、AES、SPDIF、ADAT输入
• 外部时钟的抖动抑制：>50 dB（2.4kHz）
• 外部时钟支持的采样率: 28 kHz ~ 200 kHz
• 内部时钟支持的采样率: 44.1 kHz ~ 768 kHz

通用

• 包括电源: 外部PSU, 100 - 240 V AC, 2 A, 24 W
• 待机（待机光环为红色）功耗: 50 mW
• 闲置（待机光环为白色，但无工作无负载）功耗: 10 W,最大（有负载）功耗: 22 W
• 理想电流@12 V: 850 mA (10 Watts)
• 尺寸 (WxHxD): 215 x 44 x 130 mm (8.5" x 1.73" x 5.1")
